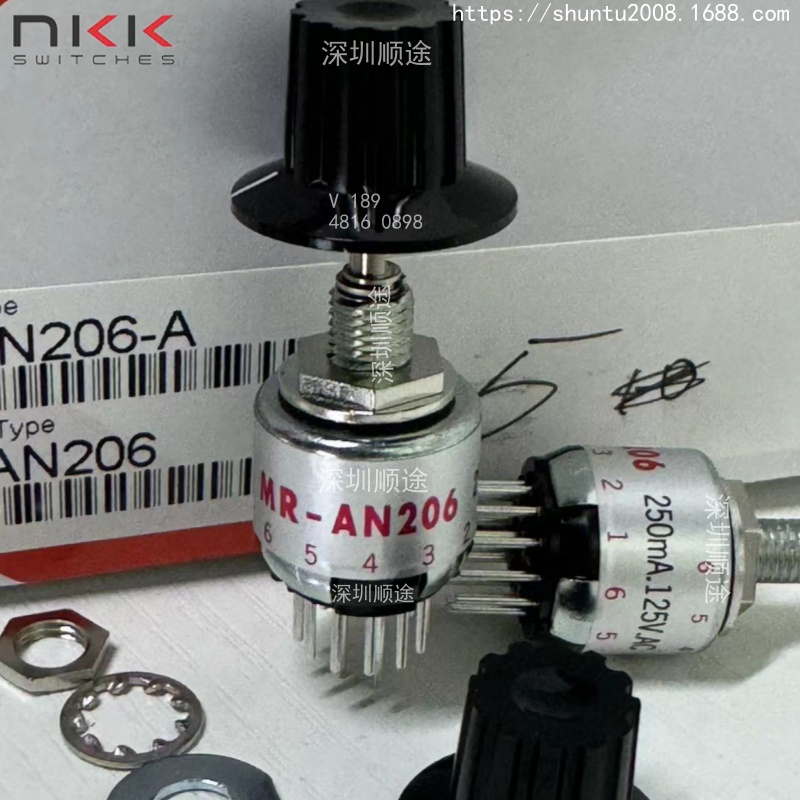

MRAN206-A日本NKK波段开关PC端子 DP 2-6位置可调档30度MR-AN206

　　国际型号：MR-AN206（旧型号MR-A206）

　　日本型号MRAN206-A（旧型号MRA206-A)

　　品牌：NKK

　　名称:波段开关/旋转开关

　　系列 MR

　　电极 SP12T

　　额定电流 250mA (AC)

　　额定电流 0.25

　　发光 非发光

　　安装方式 Panel Mount

　　关键词 密封处理

　　Rating (AC) 125V

　　No Positions 2~12

　　Actuator Type KNOBS/Plain

　　Panel Cutout Dimensions 6.2Dia

　　Termination Style 直型PC端子

　　扁薄型MRF型号可满足印刷电路板安装所需的空间限制。

　　RoHS认证RO开关，允许自动焊接后清洗。

　　外部橡胶垫圈和双扁平衬套

　　在防溅入型应用中提供保护作用。

　　可调的制动器板允许在2-12的位置上进行任意设置。

　　通过自清洗触点机构可获得高接触可靠性。

　　通过MRA型中的滑动触点以及MRF和MRK型中的旋转触点

　　圆盘来满足先开后合接触定时功能。

　　内壳密封和注塑印刷电路板端子，加上MRA和MRK上的

　　轴橡胶O型圈以及MRF型上的聚酰胺盖子，允许自动焊接后清洗。

　　额定电流: 250mA 在 125V AC

　　触点电阻： MRA10毫欧；MRF和MRK50毫欧

　　绝缘电阻： 100兆欧以上在500V DC

　　绝缘强度： 对于MRA1,000V AC至少1分钟

　　对于MRF和MRK500V AC至少1分钟

　　机械寿命： 30,000次操作以上

　　电气寿命： 10,000次操作以上

　　操作扭矩范围： 对于MRA 0.02 ~ 0.07Nm；对于MRF和MRK 0.005 ~ 0.02Nm

　　接触时间点： 非短路（接触前先断开）

　　MRA – 自清洗，滑动触点；MRF和MRK – 自清洗，旋转触点圆盘

　　分度： 30°

　　材料材质:

　　轴： 黄铜镀镍

　　制动器板： 对于MRA和MRK为钢镀锌；对于MRF为带制动器的聚酰胺盖子

　　衬套/外壳： 锌合金镀锌

　　活动触点： 对于MRA铜镀银；对于MRF和MRK磷青铜镀金

　　终端触点和端子： 对于MRA黄铜镀银；对于MRF和MRK磷青铜镀金

　　公共触点和端子： 对于MRA黄铜镀银；对于MRF和MRK磷青铜镀金

　　基座： 对于MRA为邻苯二二烯丙酯树脂；对于MRF和MRK为玻璃纤维增强聚酰胺

　　环境数据

　　工作温度范围： –10°C到+70°C (+14°F到+158°F)

　　湿度： 96小时内在40°C (104°F)时，湿度90~95%

　　振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时

　　冲击： 50G (490m/s2) 加速度（在3个直角方向上测试，每个方向上3次冲击）

　　密封： MRK型号开关符合IEC60529标准的IP67

　　安装

　　安装扭矩： 0.686Nm (6.08 lb?in)

　　盖帽安装力： 19.6 ~ 29.4N (4.41 ~ 6.61 lbf)对于MRA和MRK

　　其他型号

　　MR-AN112 轴操作带PC端子 SP 2-12位置 360度档位之间30度

　　MR-AN206 轴操作带PC端子 DP 2-6位置 180度档位之间30度

　　MR-AN403 轴操作带PC端子 DP 2-3位置 90度档位之间30度

　　MR-F112 扁薄型螺丝刀操作带PC端子 SP 2-12位置 360度档位之间30度

　　MR-F206 扁薄型螺丝刀操作带PC端子 DP 2-6位置 180度档位之间30度

　　MR-F403 扁薄型螺丝刀操作带PC端子 SP 2-3位置 90度档位之间30度

　　MR-K112 扁薄型轴操作带PC端子 SP 2-12位置 360度档位之间30度

　　MR-K206 扁薄型轴操作带PC端子 DP 2-6位置 180度档位之间30度

　　MR-K403 扁薄型轴操作带PC端子 DP 2-3位置 90度档位之间30度

　　MRX-108 轴操作带PC塔型端子 SP 2-8位置 360度档位之间45度

　　MRX-204 轴操作带PC塔型端子 DP 2-4位置 180度档位之间45度

　　MRX-402 轴操作带PC塔型端子 DP 2位置 90度档位之间45度

　　MRY-106 轴操作带塔型端子 SP 2-6位置 360度档位之间60度
