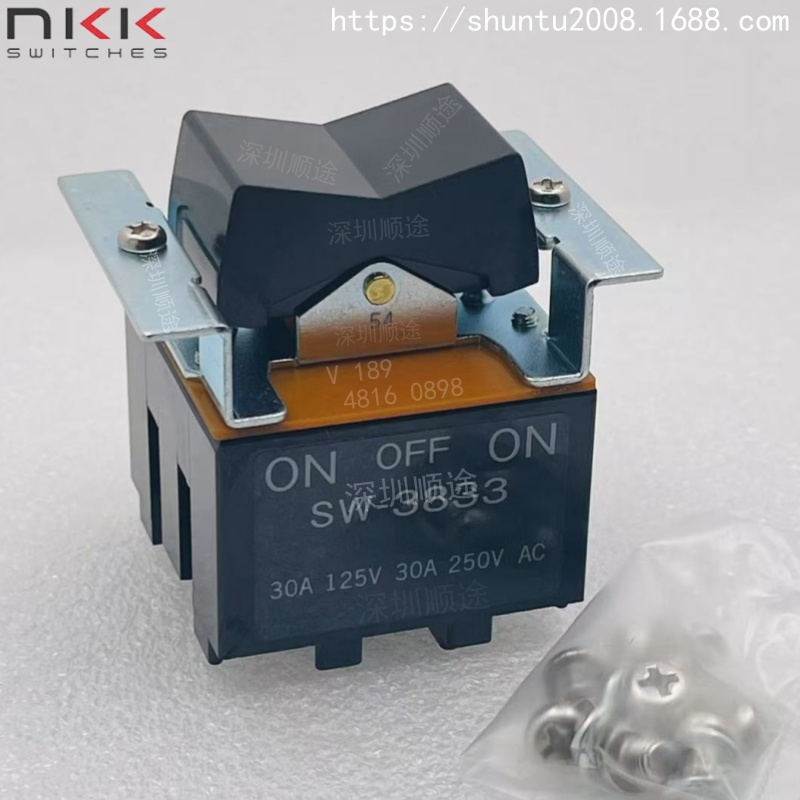

SW3833/A/CUL日本NKK翘板开关3PST On-Off-On 3档自锁30A SW-3833

　　国际型号：SW-3833-106K

　　日本型号：SW3833/A/CUL

　　品牌:NKK

　　名称：翘板开关

　　系列 SW

　　电极 3PST

　　电路 On-Off-On

　　额定电流 30A (AC/DC)

　　额定电流 15

　　发光 非发光

　　安装方式 Panel Mount

　　Rating (AC) 125V

　　Rating (DC) 30V

　　Actuator Type Rocker Cap

　　Actuator Cap Color White

　　Panel Cutout Shape No Marking

　　Termination Style 螺丝

　　Standards & Approvals CSA,UL

　　其他型号：

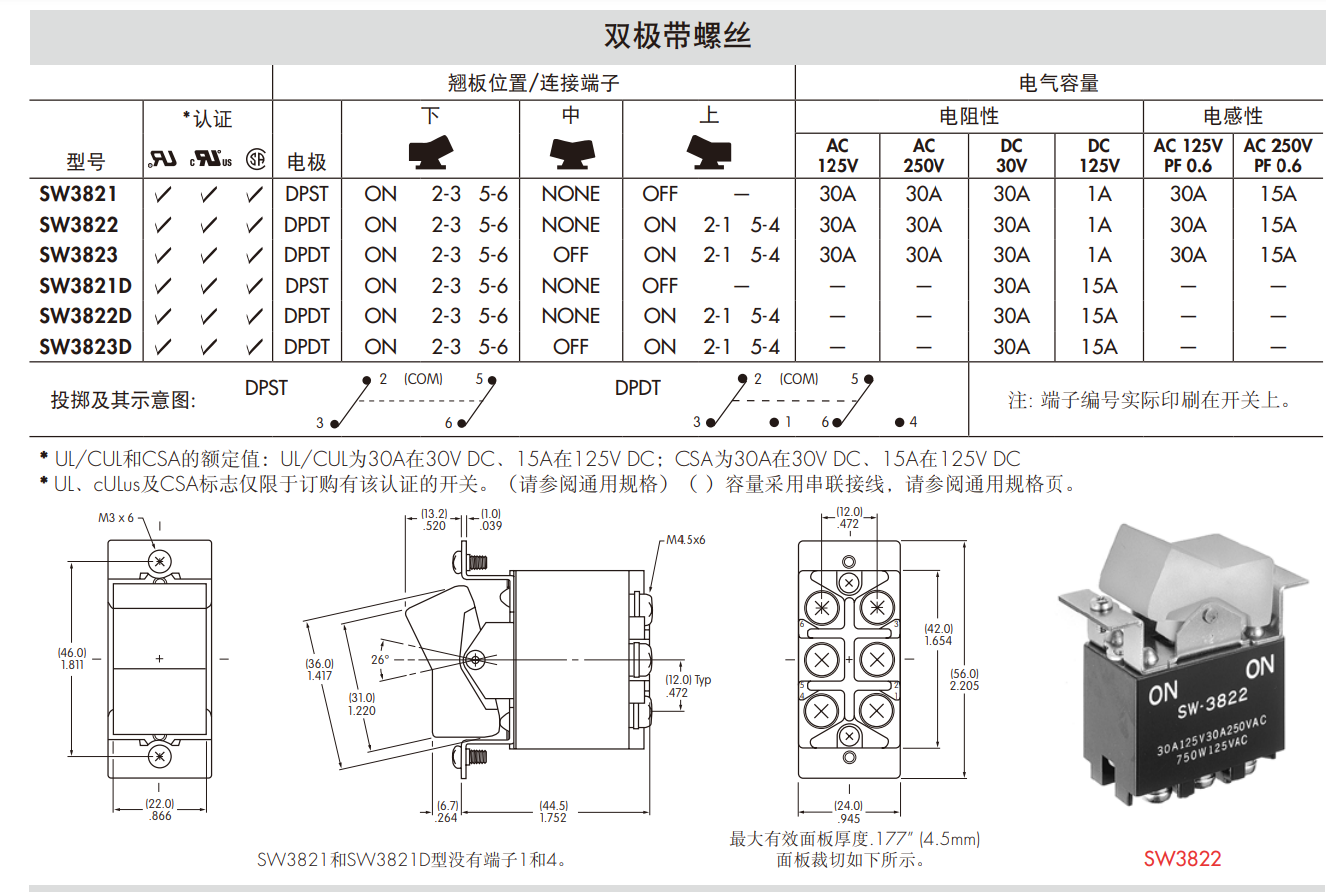

　　SW3821（SW-3821），SW3821/U（SW-3821UL）

　　SW3822（SW-3822），SW3822/U（SW-3822UL）

　　SW3823（SW-3823），SW3823/U（SW-3823UL）

　　SW3831（SW-3831），SW3831/U（SW-3831UL）

　　SW3832（SW-3832），SW3832/U（SW-3832UL）

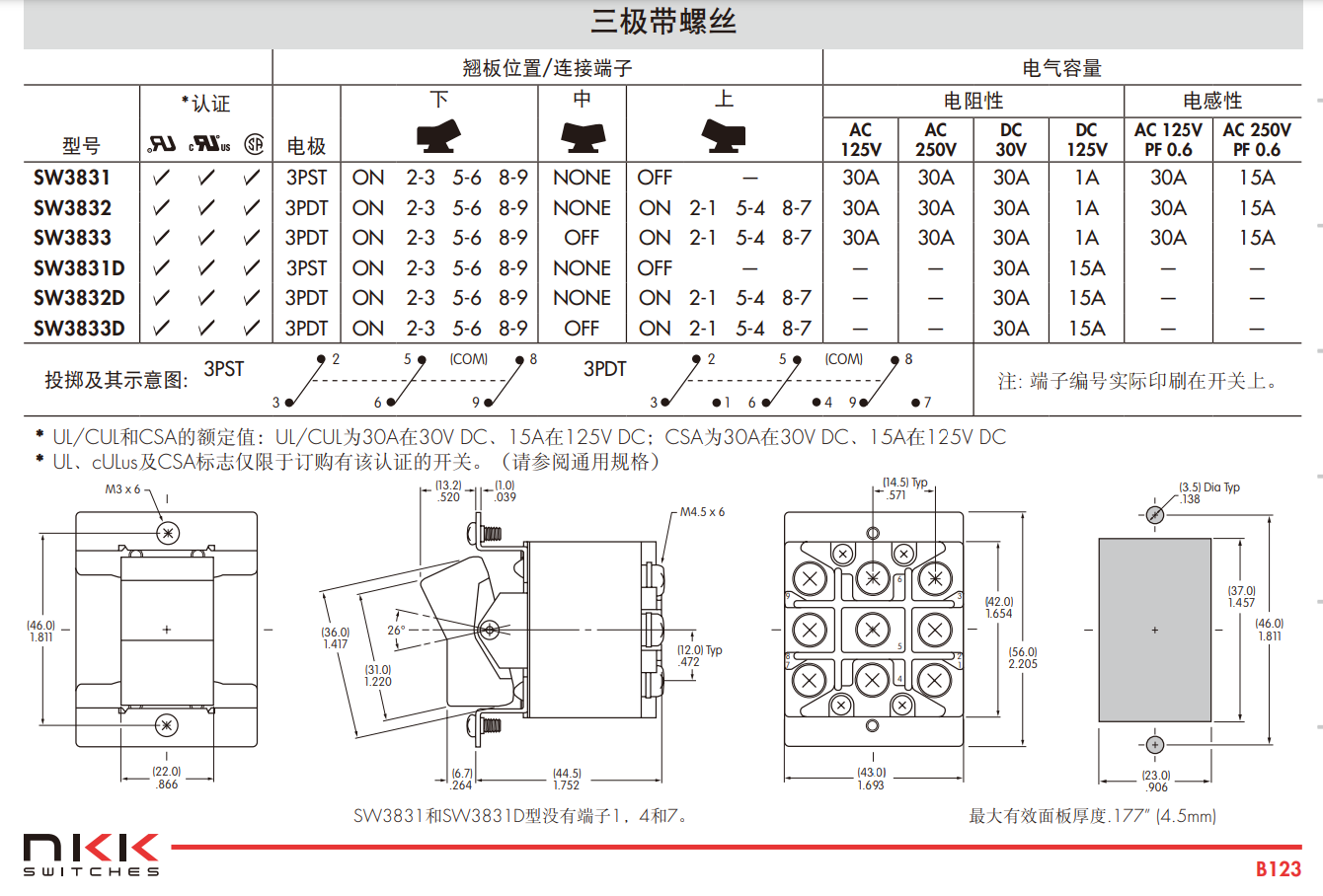

　　SW3833（SW-3833），SW3833/U（SW-3833UL）

　　电气容量（电阻性和电感性负载）

　　大功率： 如后页表格所示

　　其他额定参数

　　触点电阻： 10毫欧

　　绝缘电阻： 1,000兆欧以上在500V DC

　　绝缘强度： 2,000V AC至少1分钟

　　机械寿命： 30,000次操作以上

　　电气寿命： 10,000次操作以上

　　摆动角度 (α)： 如后页表格所示

　　材质和涂覆

　　翘板： 尿素树脂: 全部采用白色翘板

　　安装框架： 钢先镀锌再镀铬

　　外壳盖/绝缘体： 酚醛树脂

　　外壳： 酚醛

　　活动触点镀层： 铜镀银

　　活动和固定触点： 银合金加铜镀银

　　端子： 铜镀锡

　　环境数据

　　工作温度范围： –10°C到+70°C (+14°F到+158°F)

　　密封： SW3006A, SW3007A和 SW3008A上的硅橡胶防尘盖。

　　安装

　　面板厚度： 如下图中所示

　　焊接时间和温度： 手工焊接：请参阅附录中的概略图A。

　　标准和认证

　　UL： 文件号 E44145 – UL认证仅限于订购有该标志的开关。

　　如需订购有UL 认证标志的开关，请在开关本体型号添加“/U“。

　　如需订购有cULus 认证标志的开关，请在开关本体型号添加“/CUL“。

　　在以下各页上为在零件编号旁边有UL或cULus认证标记
