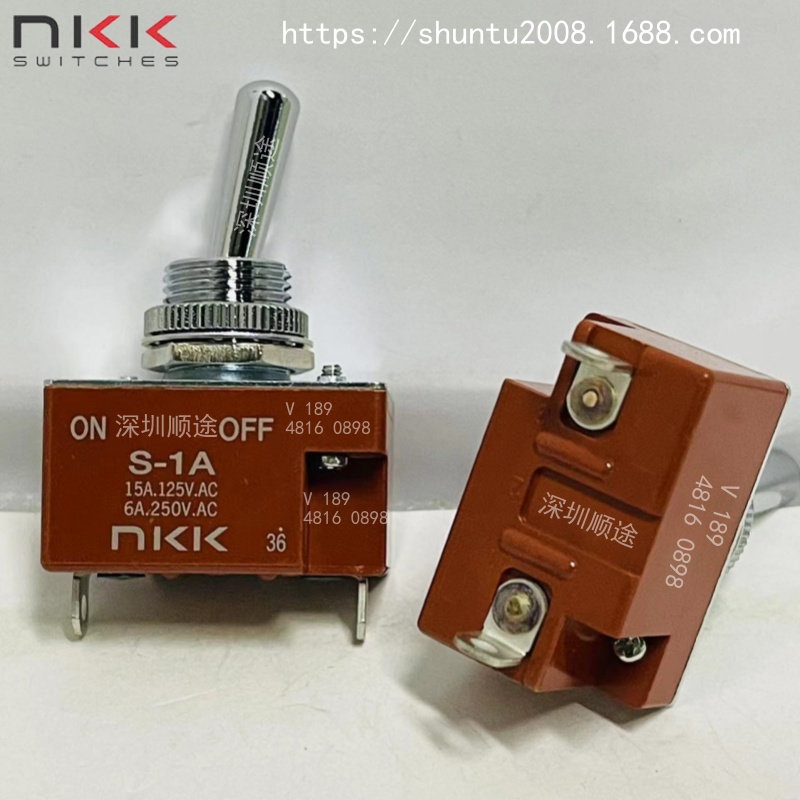

S1A日本NKK钮子开关SPST On-Off 2档自锁保持15A螺纹12.5mm S-1A

　　国际型号：S-1A

　　日本型号:S1A

　　品牌：NKK

　　名称：钮子开关/拔动开关/摇头开关

　　系列 S

　　电极 SPST

　　电路 On-Off

　　额定电流 15A (AC/DC)

　　额定电流 15

　　发光 非发光

　　安装方式 Panel Mount

　　Rating (AC) 125V

　　Rating (DC) 30V

　　Actuator Type Standard Round

　　Panel Cutout Dimensions 12.5Dia.

　　Termination Style 焊片焊接

　　Standards & Approvals CSA,UL

　　其他额定参数

　　触点电阻： 10毫欧

　　绝缘电阻： 1,000兆欧以上在500V DC

　　绝缘强度： 2,000V AC至少1分钟

　　机械寿命： 对于S5AW, S8AW, S9AW, S25AW, S28AW, S29AW30,000次操作以上

　　对于其他型号50,000次操作以上

　　电气寿命： 25,000次操作以上

　　摆动角度(α)： 如后页表格所示

　　材质和涂覆

　　摇杆： 黄铜镀铬

　　衬套： 黄铜镀铬

　　外壳： 酚醛树脂

　　外壳盖： 钢镀锌

　　活动接触器： 铜镀银

　　活动触点： 铜镀银上覆盖银合金

　　固定触点： 铜镀银上覆盖银合金

　　端子： 黄铜镀锡

　　环境数据

　　工作温度范围： –30°C 到+70°C (–22°F 到+158°F) 适用于防溅入型;

　　–10°C 到+70°C (+14°F 到+158°F) 适用于其它所有型号

　　密封： 防溅入型和摇杆锁定面板密封型符合IP67标准

　　安装

　　安装扭矩： 1.47Nm (13lb?in)适用于AW和AL型号上的单螺母

　　2.94(26lb?in)适用于其它型号上的双螺母

　　面板厚度： 开关尺寸图中面板裁切下面所示

　　焊接时间和温度： 手工焊接：请参阅附录中的概略图A。

　　标准和认证

　　UL： 文件号E44145 – UL认证仅限于订购有该标志的开关。

　　如需订购有UL 认证标志的开关，请在开关本体型号添加“/U”。

　　在以下各页上为在零件编号旁边有UL或cULus认证标记。

　　UL或cULus额定值详情请参阅附录。

　　CSA： 文件号023535_0_000 CSA认证仅限于订购有该标志的开关。

　　如需订购有CSA认证标志的开关，请在开关本体型号添加“/C”。

　　在以下各页上为在零件编号旁边有CSA认证标记。

　　CSA额定值详情请参阅附录。

　　其他型号：

　　S1A(S-1A) SPST ON-OFF 2脚2档自锁保持

　　S2A(S-2A) SPDT ON-ON 3脚2档自锁保持

　　S3A(S-3A) SPDT ON-OFF-ON 3脚3档自锁保持

　　S21A(S-21A) DPST ON-OFF 4脚2档自锁保持

　　S6A(S-6A) DPDT ON-ON 6脚2档自锁保持

　　S7A(S-7A) DPDT ON-OFF-ON 6脚3档自锁保持
