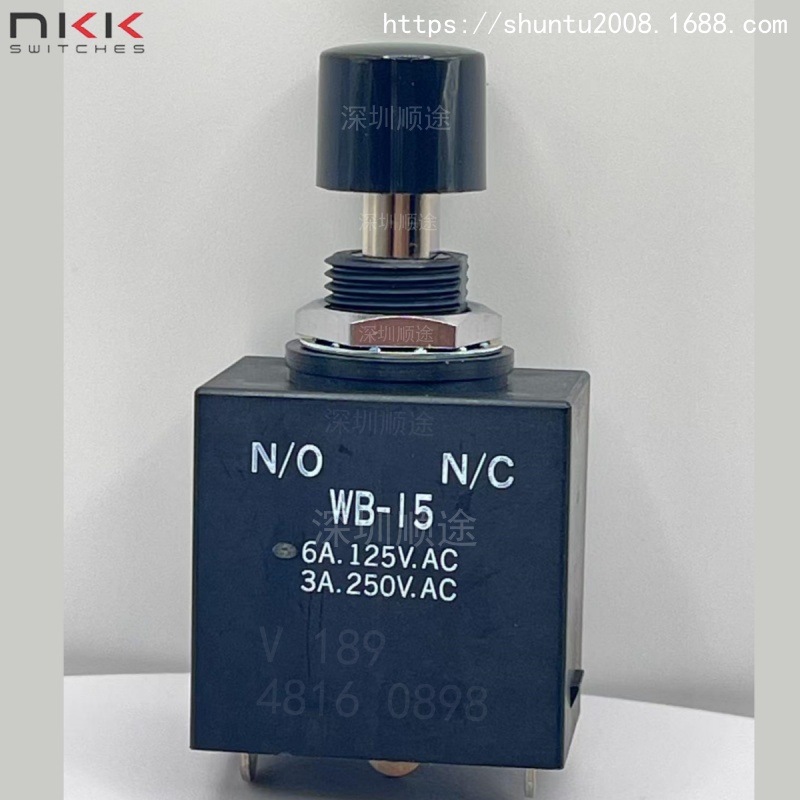

WB15S日本NKK按钮开关6A SPDT On-On自复位螺纹12.5mm WB-15AS

　　国际型号：WB-15AS

　　日本型号：WB15S

　　品牌：NKK

　　名称:按钮开关

　　名称 按钮开关

　　系列 WB

　　电极 SPDT

　　电路 On-(On)

　　额定电流 6A (AC/DC)

　　额定电流 6

　　发光 非发光

　　安装方式 Through Hole

　　关键词 环氧树脂密封, IP67 - Dust Tight, Waterproof

　　Contact Finish Silver Plating

　　Rating (AC) 125V

　　Rating (DC) 30V

　　Actuator Type Round Cap(Optional Accessory)

　　Termination Style 焊片焊接

　　其他型号：

　　WB15T(WB-15AT) 螺丝端子 SPDT ON-(ON) 自复位

　　WB15S (WB-15AS) 焊片端子 SPDT ON-(ON) 自复位

　　WB15L(WB-15AL) 线缆 SPDT ON-(ON) 自复位

　　WB12T(WB-12AT) 螺丝端子 SPDT ON-ON 自锁保持

　　WB12S(WB-12AS) 焊片端子 SPDT ON-ON 自锁保持

　　WB12L(WB-12AL) 线缆 SPDT ON-ON 自锁保持

　　电气容量（电阻性负载）

　　大功率： 6A在125V AC和3A在250V AC 或6A在30V DC

　　其他额定参数

　　触点电阻： 对于焊片焊接和螺丝端子型号10毫欧

　　对于引线端子型号30毫欧

　　绝缘电阻： 200兆欧以上在500V DC

　　绝缘强度： 1,500V AC至少1分钟

　　机械寿命： 30,000次操作以上

　　电气寿命： 15,000次操作以上

　　接触时间点： 接触前先断开

　　总行程： 交替动作.177” (4.5mm); 瞬间式动作.110” (2.8mm)

　　材质和涂覆

　　插塞： 黄铜镀镍

　　衬套和外部外壳： 玻璃纤维增强聚酰胺(UL94V-0外部外壳)

　　内部外壳：

　　内部密封环： 硅橡胶

　　外部密封环： 丁腈橡胶

　　活动接触器： 铜镀银

　　活动触点： 银合金镀银

　　固定触点： 银合金镀银

　　端子： 黄铜镀银用于螺丝型号；

　　黄铜镀锡用于焊片焊接和引线型号

　　引线覆盖： 隔热聚(导线是AWG16。

　　环境数据

　　工作温度范围： –30°C到+70°C (–22°F到+158°F)

　　湿度： 96小时内在40°C (104°F)时, 湿度90～95%

　　振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时

　　冲击： 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向上5次冲击）
