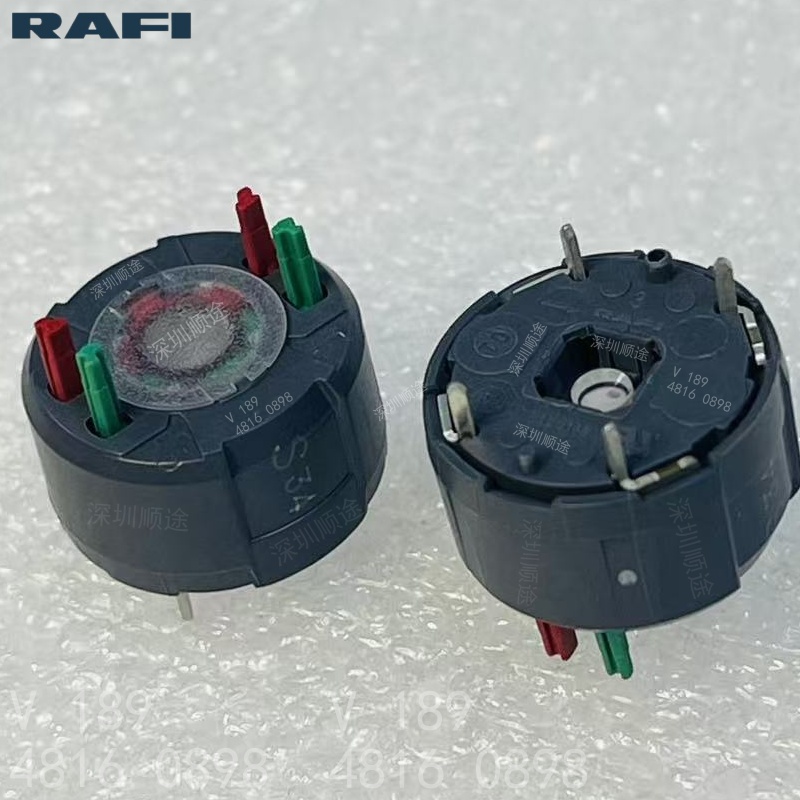

1.20.146.003/9000 RAFIX FS+通用触点模块PCB金触,1NC+1NO导光板

　　型号：1.20.146.003/9000

　　品牌：RAFI

　　名称：开关触点模块

　　RAFIX FS+ 通用触点模块PCB，金触, 用于 SMT LED, 1NC+1NO, 带导光板

　　一般参数

　　特点： 带导光板

　　可拆卸： 没有

　　壳体颜色： 深灰色

　　工作温度，： -40 °C

　　工作温度，： 85 °C

　　存储温度， ：-40 °C

　　存储温度，： 85 °C

　　可发光 ：是

　　发光元件： LED

　　发光元件支座： SMT LED

　　焊接技术 ：手 / 波

　　焊接耐热强度，根据标准： DIN EN 60068-2-20

　　包装数量 ：30个/管

　　产品净重： 1.9 公克

　　使用寿命 ：1.000.000 (10mA / 24V DC) 次

　　机械寿命： 1.300.000 (10mA / 24V DC) 次

　　环境影响耐抗性： IEC 60068-2-14， IEC 60068-2-33，IEC 60068-2-33，IEC 60068-2-78

　　抗冲击性，遵照IEC 60068-2-27标准 15g在11ms振幅半正弦

　　抗振性遵照IEC 60068-2-6标准 5g在10 - 500Hz

　　抗振性遵照IEC 60068-2-64标准 5g在10 - 500Hz

　　防护等级 II

　　订购量 (MOQ) ：30个

　　污染等级符合DIN EN 61010-1标准。 Pollution degree 3

　　RoHS 一致性 是

　　REACH 一致性 是

　　country of origin DE

　　安装尺寸：

　　外径尺寸 ：16.73 毫米

　　外径尺寸： 16.73 毫米

　　正面高度 ：16.85 毫米

　　安装深度 ：9.2 毫米

　　机械特性

　　背面端子： THT

　　固定 ：焊接

　　操作力，： 100 N

　　触点功能 ：1 常闭 + 1 常开（1NC+1NO）

　　触点系统 ：桥式触点

　　触点材料 ：金

　　可焊接性 ：是

　　电气特性

　　测定绝缘电压： 250 V

　　测定喷射电压 ：500 V

　　额定电压，最小 ：20 mV

　　额定电压，： 35 V

　　额定电流，最小： 1 mA

　　额定电流，： 100 mA

　　额定功率，： 0.25 Watt

　　使用类别 AC-15

　　DC-13

　　Kind of short circuit protective device max. 0.5 A, min. 250 V AC / 400 V DC, min. 1.5 kA, IEC 60127-1, IEC 60127-2

　　条件性短路电流 1,000 A

　　规格符合 IEC 60947-5-1 标准

　　测定喷射电压 500 V

　　格符合 UL 60947 标准

　　工作温度， UL/TüV 70 °C

　　工作温度， UL/TüV -20 °C

　　其他型号：

　　1.20.146.001/0000

　　1.20.146.001/9000，1.20.146.002/0000 ，

　　1.20.146.002/9000，1.20.146.003/0000 ，

　　1.20.146.003/9000，1.20.146.004/0000，

　　1.20.146.004/9000，1.20.146.005/0000

　　1.20.146.005/9000，1.20.146.001/9100 ，

　　1.20.146.002/9100 ，1.20.146.003/9100

　　，1.20.146.004/9100，1.20.146.005/9100，

　　1.20.146.401/0000，1.20.146.401/9000，

　　1.20.146.402/0000，1.20.146.402/9000

　　1.20.146.403/0000，1.20.146.403/9000

　　1.20.146.404/0000，1.20.146.404/9000

　　1.20.146.405/0000，1.20.146.434/0000

　　1.20.146.434/9000，
