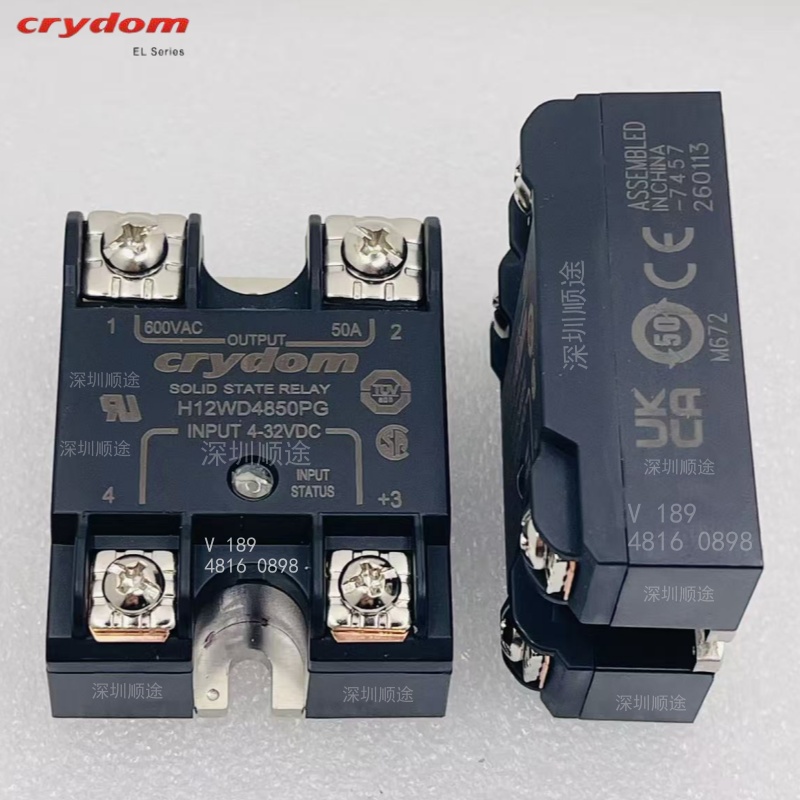

H12WD4850PG快达Sensata-Crydom固态继电器SSR 50A600VAC 4-32VDC

　　型号：H12WD4850PG

　　品牌：Sensata-Crydom

　　名称：固态继电器

　　电流电压：50A 48-660VAC 4-32VDC

　　SOLID-STATE RELAY原理 带LED指示灯

　　态泄漏电流低（无干扰）

　　SCR输出，适用于重工业负载

　　过零电压或瞬时开启输出

　　UL / CSA / VDE认证，CE符合EN60950-1

　　改进的SEMS螺丝和垫圈

　　带有防旋转挡板的外壳

　　直流控制

　　直接键合铜基板

　　符合3级EMC标准

　　直接电源引线框

　　无环氧设计

　　输出规格

　　工作电压（47-440Hz）[Vrms]：48-660

　　瞬态过电压[Vpk]：1200

　　额定电压下的zui大断态泄漏电流[mArms]：1.0

　　zui小关闭状态dv / dt (zui大额定电压)[V / μsec]：500

　　zui大负载电流[Arms]：50

　　zui小负载电流[mArms]：150

　　zui大1个周期浪涌电流（50 / 60Hz）[Apk]：1145/1200

　　额定电流下的zui大通态压降[Vrms]：1.15

　　外壳热阻（Rjc）[°C / W]：0.27

　　熔断时zui大1/2周期I2t（50 / 60Hz）[A2秒]：6560/5976

　　zui小功率因数（zui大负载时）：0.5

　　输入规格（5）

　　控制电压范围：4-32 VDC

　　zui小开启电压（7）4.0 VDC必须关闭电压：1 .0 VDC

　　zui大反向电压-32 VDCzui小输入电流：7 mADC

　　zui大输入电流：12 mADC

　　额定输入阻抗：电流调节

　　zui大开启时间[毫秒]：1/2周期

　　zui大关闭时间[毫秒]：1/2周期

　　介电强度，输入/输出/壳体（50 / 60Hz）：4000 Vrms

　　zui小绝缘电阻（@ 500 V DC）：10^9欧姆

　　zui大电容，输入/输出：8 pF

　　环境工作温度范围：-40 ℃ 至80°C

　　存储温度范围：-40℃ 至125°C

　　重量（典型值）2.6盎司（74.9g克）

　　外壳材料：94 V-0

　　底板材质：铝

　　输入端子螺丝扭矩范围（in-lb / Nm）：13-15 /1.5-1.7

　　负载端子螺丝扭矩范围（in-lb / Nm）：18-20 / 2.0-2.2

　　SSR安装螺丝扭矩范围（in-lb / Nm）：18-20 / 2.0-2.2

　　输入/负载端子螺丝扭矩范围（in-lb / Nm）：带“ K”选项8-10 / 0.9-1.13

　　输入/输出端子螺钉螺纹尺寸：＃6-32 UNC /＃8-32 UNC

　　湿度符合IEC60068-2-78：93％无冷凝

　　LED输入状态指示灯：带“ G”选项（绿色）40°C环境温度下的MTBF（平均无故障时间）：11,641,553小时（1,328年）

　　在60°C时的平均无故障时间（MTBF）：7,210,376 hours (823 年)

　　其他型号：

　　H12WD48125PG

　　H12WD4825GH

　　H12WD4825PG

　　H12WD4825PG-10

　　H12WD4850PG

　　H12WD4850PG+KS101

　　H12WD4875PG

　　H12WD4890PG

　　H12WD4890PG+KS101
