日本RSK 偏心检查仪 轴类跳动检测仪

　　日本RSK 562?1偏心检查仪

　　日本 RSK（新泻理研）562?1 偏心检查仪（偏摆仪），日本进口精密检测设备，用于轴类、盘类工件的径向跳动、端面跳动、偏心度、同轴度检测，是机加工车间、磨床工序、模具质检工位常用基准量具，设备底座经过时效去应力处理，长期使用精度稳定，适配精密轴件批量质检使用。

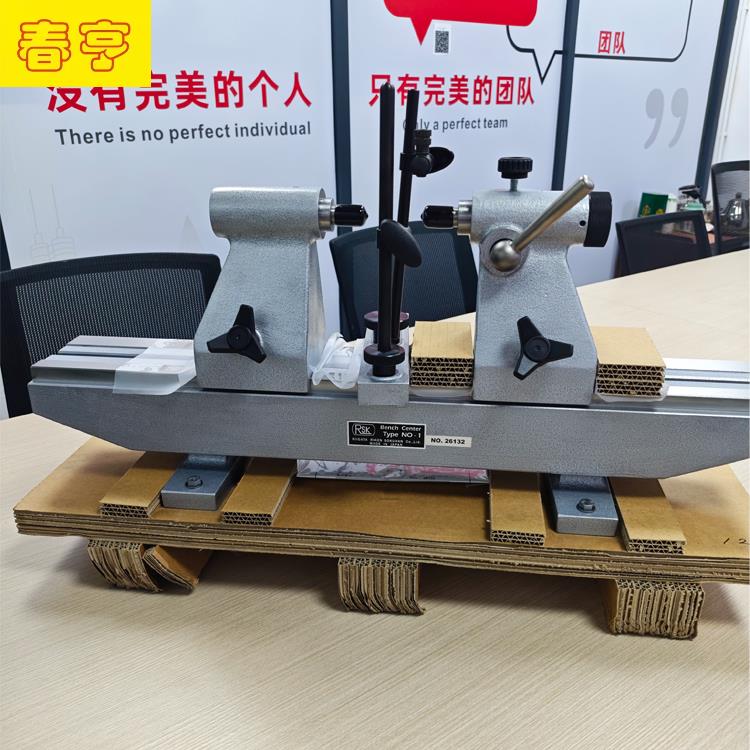

　　产品细节图说明：整机采用厚重铸铁底座，导轨表面精密研磨，光泽均匀无划痕；左右双座可沿导轨自由滑动，适配不同长度工件；配备 MT?2 号工具钢淬火，表面抛光处理，硬度高耐磨；自带专用量表支架，可安装百分表、千分表；右侧带有旋转手轮，可带动工件旋转，操作省力，整机结构刚性强，表座稳固不易晃动，保障读数稳定。量表不属于标配，需要另行采购。

　　产品性能

　　RSK 562?1 偏摆仪径向跳动≤0.005mm，轴线 100mm 范围内，对导轨水平、垂直方向平行度≤0.005mm，测量重复精度高。活动座可沿导轨自由移动锁紧，中心距 400mm，工作半径 150mm，适合中小型轴类盘类零件检测。手轮带动工件平稳回转，转动顺滑无卡顿，搭配千分表即可读取跳动、偏心数值。底座经过时效处理，消除铸件内应力，长期车间使用不易变形，基准精度持久稳定，适合工厂高频次连续检测，满足磨削、车加工工件出厂检验要求。

　　用材

　　仪器底座采用高强度铸铁材质，经过人工时效处理，消除铸造应力，抗形变能力强。导轨工作面精密磨削加工，表面硬度高，耐磨持久。采用淬火工具钢，表面抛光，硬度高，耐磨损，也可按需选配硬质合金。量表支架为合金钢加工，刚性强，测量时不易产生微小形变，减少测量误差。锁紧部件采用钢制锁紧手柄，锁紧牢固，定位可靠。外壳漆面耐腐蚀，适应车间油污环境。

　　参数表

　　型号：562?1（Bench Center Type ）

　　品牌：RSK 新泻理研

　　产地：日本

　　中心距：400mm

　　工作半径：150mm

　　规格：MT?2 莫氏 2 号

　　径向跳动：≤0.005mm

　　轴线对导轨平行度：100mm 范围内≤0.005mm

　　整机净重：46kg

　　标配：主机、专用量表座

　　备注：百分表 / 千分表为选购配件，不含在主机内

　　型号

　　本款为 562?1标准型偏心检查仪；同系列还有 562?2（NO?2），中心距 800mm，工作半径 240mm，针对更长更大工件；可根据工件长度、外径选型，也可定制钨钢配件。

　　用途

　　广泛用于各类轴件、盘件检测，检测项目包含径向圆跳动、端面圆跳动、偏心量、同轴度。适用工件：光轴、丝杆、导向柱、铣刀杆、活塞杆、电机转子、模具顶针、齿轮坯料等。适用行业：精密机械加工、磨床加工、模具制造、汽车零部件、气动液压配件行业。既可以产线批量抽检，也可实验室做精度校验，用来判定车削、磨削加工后的工件是否达到图纸公差要求。

　　包装

　　原厂木箱防震包装，内部垫防护缓冲材料，包含偏摆仪主机、量表座、使用说明书。外箱尺寸：72×32×38cm，整机毛重 49kg，木箱包装防护到位，避免长途运输磕碰变形。

　　使用说明

　　1、安放仪器需要放置在稳固水平工作台，保证整机水平，减少外部震动干扰。

　　2、清理导轨、表面，去除铁屑、油污杂质，避免异物影响精度。

　　3、松开锁紧手柄，滑动尾座座，根据被测工件长度调节两间距，将工件装夹在两之间，锁紧座体。

　　4、把百分表 / 千分表安装在自带量表座，调整测头垂直贴合工件被测表面，调零。

　　5、缓慢转动手轮带动工件旋转，读取表针变化数值，得到跳动、偏心数据。

　　6、不要超规格装载过重工件，避免压弯、损伤导轨基准面。

　　7、使用完毕，取下工件，擦拭导轨和，涂抹防锈油，盖上防尘罩存放。

　　8、禁止撞击、敲打设备，不要自行拆卸座、导轨组件，避免基准精度破坏。
