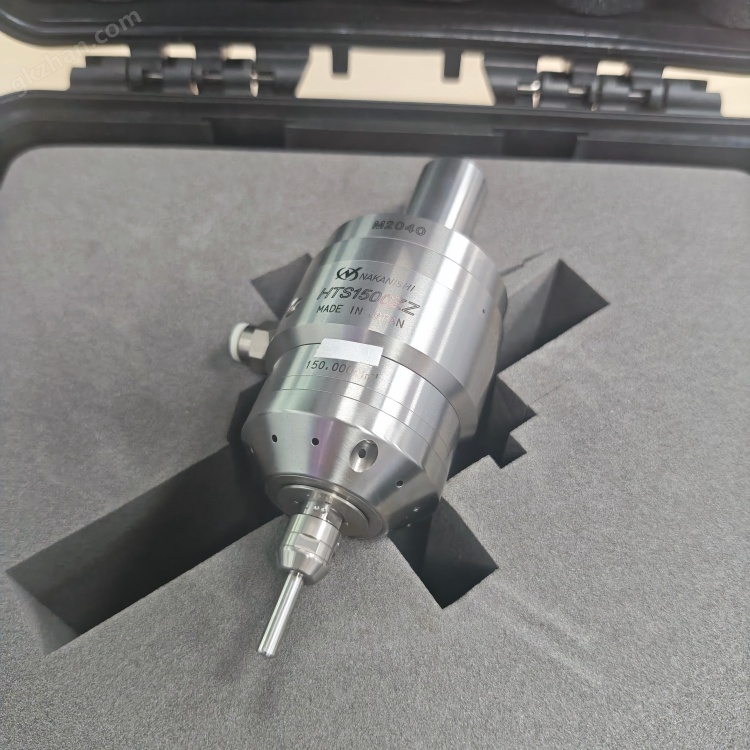

　　日本中西 HTS1501S?M2040 气动涡轮主轴

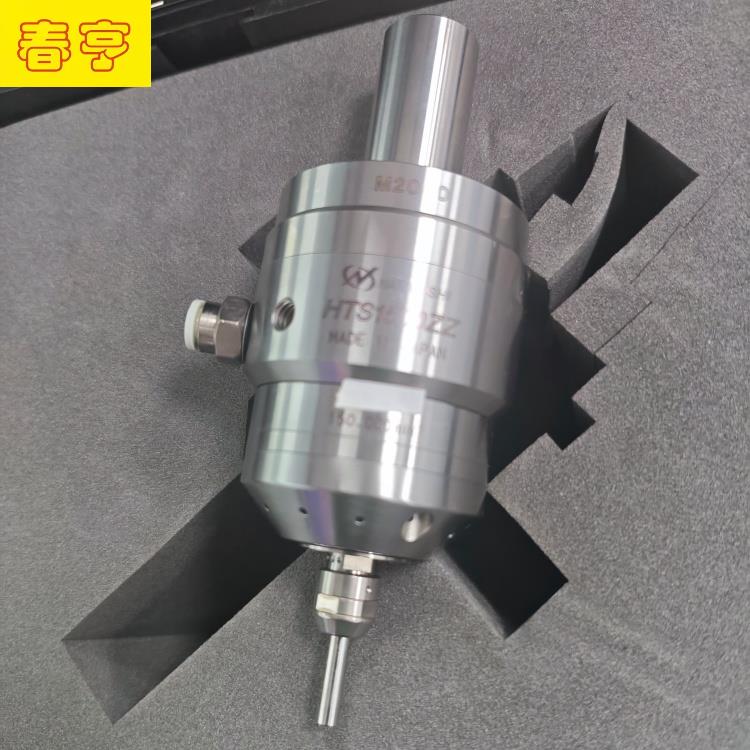

　　日本 NAKANISHI 中西 HTS1501S?M2040 空气涡轮式气动主轴，M2040 直柄安装，接入洁净压缩空气即可输出 150000rpm 超高转速，无需电机控制器。主轴回转跳动精度≤1μm，空气涡轮驱动发热极低，轴向热伸长快速稳定，适合 R0.5 及以下微小球刀、微钻头做微孔、高光、微细雕刻加工，直接装在机床刀座、刀塔上使用，解决 CNC 机床本身转速不足难题，广泛用于精密模具、3C 半导体、医疗器械微小零件加工。

　　整机采用空气轴承涡轮结构，仅依靠压缩空气驱动，不需要配套电气控制器，车间现场布线简单，降低整套设备投入成本。主轴回转跳动控制在 1μm 以内，可夹持 φ0.5?4.0mm 微型铣刀、钻头，有效降低微小刀具断刀概率，提升工件表面加工光洁度。

　　M2040 直柄外径 20 毫米，可侧固夹持安装，适配加工中心、走心机、排刀机，也支持机械手自动化搭载；压缩空气同时充当轴承冷却气源，可以长时间连续作业，运行发热小，轴向热变形可以快速稳定，加工不容易出现加工段差，保障批量生产一致性。

　　产品核心优势

　　1、空气涡轮驱动，只需要压缩空气工作，无需控制器，硬件配置简单，现场改造方便。

　　2、转速可达 150000rpm，发热低，轴向热变形短时间稳定，适合 R0.5 及以下小球刀轻切削。

　　3、回转跳动精度≤1μm，保障微型刀具同心度，减少断刀，提升产品表面质量。

　　4、M2040 标准直柄 φ20mm，侧固式夹持，多种机床设备都可以兼容安装。

　　5、体积小巧重量轻 710g，适配自动化机械手场景；空气轴承结构，连续生产工况稳定可靠。

　　详细技术参数

　　型号：HTS1501S?M2040

　　品牌：NAKANISHI 中西

　　安装柄：M2040 直柄，柄径 φ20mm

　　驱动方式：空气涡轮气动驱动

　　转速：150000rpm（供气压力 0.5MPa）

　　输出功率：25W

　　回转跳动精度：≤1μm

　　夹持范围：φ0.5?4.0mm（CHA 系列筒夹）

　　空气消耗量：90N?/min

　　供气压力：0.4?0.5MPa

　　整机重量：710g

　　整机总长：111.7mm

　　产地：日本

　　标配清单

　　HTS1501S?M2040 主轴本体

　　锁紧螺母

　　拆装扳手

　　出厂检测证书

　　选配说明

　　CHA 系列筒夹、空气过滤调压组件属于选配，不含在标配内，整套供气方案可以联系客服核算报价。

　　典型应用场景

　　精密模具行业

　　模具微细骨位清角、微小型腔高光铣削、微小流道研磨，针对 R0.5 及以下小球刀加工，弥补普通 CNC 转速短板，减少后工序抛光工作量。

　　3C 半导体行业

　　连接器微型 PIN 孔、塑胶模微小镶件、半导体零部件微孔加工，改善微小刀具加工，提升产品良率。

　　医疗器械零件

　　微型植入件、牙科配件微小槽孔精加工，满足无毛刺、尺寸一致性高的加工需求。

　　精密非标零件

　　微小节流孔、微型阀芯零件高速切削，普通机床达不到的超高线速度，由气动涡轮主轴实现。

　　使用注意事项

　　1、必须接入干燥洁净压缩空气，前端务必配置油水分离器调压过滤器，水汽杂质会损伤内部空气轴承，缩短主轴寿命。

　　2、标准供气压力 0.5MPa，不要超压供气，过高压力会造成内部部件损坏。

　　3、使用 CHA 系列专用筒夹，禁止使用非标准夹头，否则会造成跳动超差、断刀。

　　4、主轴属于空气轴承精密部件，禁止磕碰撞击，不可私自拆解，出现故障需返回授权服务商维修。

　　5、根据刀具直径合理调节供气压力，对应匹配加工转速，小直径刀具优先使用高转速工况。

　　选型提示

　　HTS 系列为空气涡轮气动主轴，无需控制器；同系列不同版本可选，有 BT、HSK 以及直柄多种规格；对比 HES 电主轴，气动主轴不需要电气控制器，适合预算有限、追求简化现场布置的工况；缺点输出功率偏小，适合微型刀具轻切削。
