　　美国UNIVERSAL环球 HL?10同心度测量仪

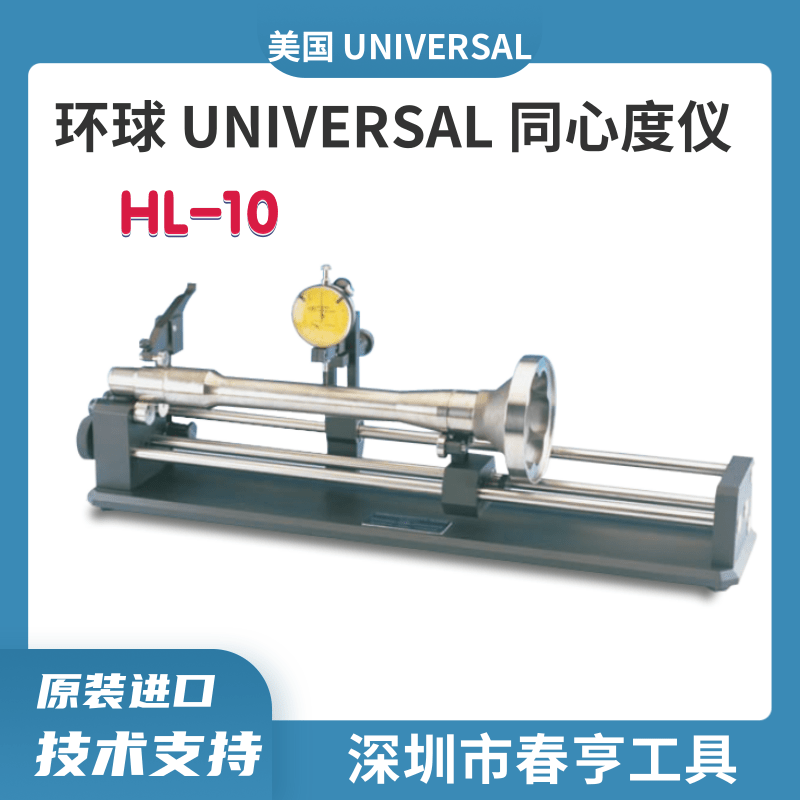

　　产品图

　　产品性能

　　标准款精度≤4μm；高精度 HL?10P 精度≤2μm；加长导轨行程，搭配尾部支撑座，降低细长轴挠度造成测量偏差；表架可沿导轨滑移，适配不同长度工件；检测径向跳动、端面跳动、同轴同心度，计量数据可溯源 NIST 标准，重复测量稳定性佳。

　　用材

　　底座高强度铸铁，抗形变；接触滚轮硬质合金耐磨材质；导轨、传动部件合金钢精加工，防锈耐磨，长期使用精度衰减小。

　　参数表

　　型号：HL?10

　　被测工件直径：3?25mm

　　工件长度：610mm

　　标准精度：≤4μm

　　高精度款 HL?10P：≤2μm

　　机身尺寸：622×140×240mm

　　净重：11.1kg

　　产地：美国 UNIVERSAL

　　选配：替换滚轮、端部支撑件、电动驱动装置、百分表 / 千分表（仪表不含主机内）

　　用途

　　检测超长细长轴、电机转轴、长螺栓、长销轴、模具芯轴的同心度、同轴度、径向圆跳动、端面圆跳动；适合机加工车间、电机零部件厂、紧固件厂，针对长杆件来料检验、成品出厂检测，规避细长工件自重下垂造成测量偏差，把控零件良率。

　　包装

　　原厂纸箱，内部加厚防震泡沫���护；主机、说明书为标配，选配滚轮配件独立分装，防止长途运输磕碰。

　　使用说明

　　1. 放置设备于平整稳固工作台，锁紧底座；

　　2. 翻转托架，将被测长轴工件放置两组滚轮之间，合上压臂，调节尾部端部支撑托住工件末端；

　　3. 装配百分表，微调表架，表头轻压被测表面，调零；

　　4. 转动手轮带动工件匀速旋转，读取表针跳动数值，完成检测；

　　5. 测量完毕松开压臂，翻转托架取出工件；

　　6. 使用结束擦拭滚轮、导轨，做好防尘防护。

　　服务

　　非人为损坏提供技术选型、操作指导；进口精密量具，严禁敲击摔碰；滚轮、端部支撑等配件可单独订货；支持协助匹配工件对应的滚轮方案。
