美国UNIVERSAL 加长型同心度测量仪
发布时间：2026-08-27 05:16:07
| 品牌 | UNIVERSAL/环球 | 型号 | B?10 |
美国UNIVERSAL B-10加长型同心度测量仪

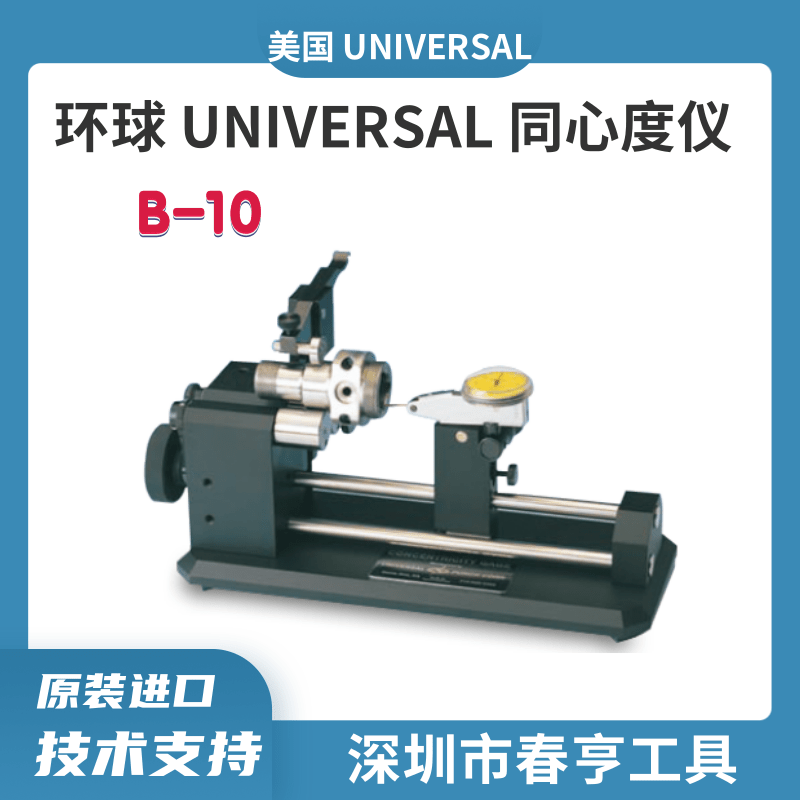

一、产品展示
二、产品核心性能
B?10 同心度仪检测轴类零件同轴度、径向圆跳动、端面跳动。标准款本体精度≤0.004mm，高精密款可达≤0.002mm。加长底座设计，工件长度 102mm，适合 A?10 放不下的长型小型轴件。
皮带同步传动，工件旋转稳定，减少人为测量误差；表架灵活可调，支持多点位检测。可升级选配电动驱动组件实现自动旋转；可提供 NIST 溯源校正报告，满足出口、客户验厂、品质体系审核要求。
三、产品用材工艺
底座采用铸铁材质，自重稳重，抑制车间环境震动。传动滚轮经过硬化热处理，耐磨抗损耗，长期大批量检测不易变形。滑轨精密研磨加工，滑动顺畅无间隙。
金属部件做防锈处理，适配工厂质检环境；核心传动零部件精度管控严格，长期使用不易产生间隙，保障整机测量重复性。
四、产品详细参数
产品名称：B?10 同心度测量仪（加长型同轴度跳动检测仪）
品牌产地：美国 UNIVERSAL 环球
被测工件直径范围：3?25mm；搭配零位滚轮可测 1?12mm
被测工件长度：102mm
本体外形尺寸：长 267mm，宽 114mm
整机重量：2.2kg
精度等级：��准款≤0.004mm；高精密款≤0.002mm
驱动方式：标配手动皮带传动，可选配电动驱动组件
备注：主机不含量表，杠杆表、百分表另行选配
检测项目：同轴度、径向跳动、端面跳动
校正服务：可付费提供 NIST 溯源校正报告
五、同系列型号区分
A?10：直径 3?25mm，工件长度 76mm，适合短小型轴件
B?10：直径 3?25mm，工件长度 102mm，加长底座，适配稍长工件
B?20：直径 10?50mm，长度 152mm，中大轴类零件
B?40：直径 20?102mm，长度 203mm，大尺寸轴件
选型确认工件直径、工件总长、精度等级、滚轮类型，确认是否需要配套量表、电动组件。
六、产品主要用途
1、精密机加工行业：台阶轴、销轴、芯轴类零件，加长款适合长度偏大的小型轴件，制程巡检、成品检验。
2、刀具工具行业：钻头、铣刀、类零件的偏摆、同轴度检测。
3、紧固件、汽车零部件：长型小轴配件来料检验、出厂品质管控。
4、计量实验室：样品校验，输出可溯源检测数据，满足客户审核。
5、研发打样：新品零件验证，检测形位公差是否符合图纸要求。
七、产品包装说明
整机装入原厂硬质包装箱，内部定型泡沫防护，保护滚轮、滑轨精密部件，避免运输磕碰。箱内附带原厂说明书、产品证书，标注设备参数、维护要点，方便仓储转运。
八、标准使用说明
1、设备放置稳固平整工作台，调平设备，按需安装选配的杠杆表或百分表。
2、打开上压轮，被测工件放置两组支撑滚轮之间，合上压轮压紧工件。
3、移动滑动表架，测头接触工件被测位置，微调表架将表盘归零。
4、手摇驱动手柄带动工件匀速旋转，读取表盘跳动数值，记录检测数据。
5、检测完成抬起压轮取出工件，清洁滚轮、滑轨表面铁屑粉尘。
6、禁止撞击摔落设备，滚轮、滑轨属于精密部件，磕碰会造成精度受损；定期清洁维护。
7、长期闲置放回原厂包装箱，定期校验整机精度。
九、服务与采购说明
1、本产品美国进口，出货可提供原厂产品资料，保障溯源。
2、出厂完成精度校验，非人为磕碰、违规使用造成本体质量问题，享有原厂标准技术支持。
3、滚轮、滑轨属于精密运动部件，磕碰、磨损、人为损坏不在免费质保范围，请规范使用存放。
4、可提供选型咨询，协助确认精度、滚轮、量表、电动配件配置，避免选型错误。
5、进口设备受汇率、库存、货期影响，标准款与高精度款价格不同，网页价格不作为成交依据，欢迎咨询获取准确报价。
6、NIST 溯源校正报告为付费增值服务，按需选择；提供设备调试、使用技术答疑。
十、产品核心优势总结
1、加长底座，工件长度 102mm，解决 A?10 无法测量稍长轴件的痛点。
2、双精度版本可选，标准款 0.004mm、高精密款 0.002mm，覆盖不同检测需求。
3、皮带手摇传动，工件旋转平稳，测量重复性好；表架可滑动翻转，装卸工件便捷。
4、支持选配零位滚轮，可检测细小轴件；可选电动组件适配大批量检测，可提供 NIST 校正报告。
5、铸铁稳重底座，硬化耐磨滚轮，车间现场与计量实验室两种场景均可使用。
