日本DIGITECH 按键触感曲线试验机

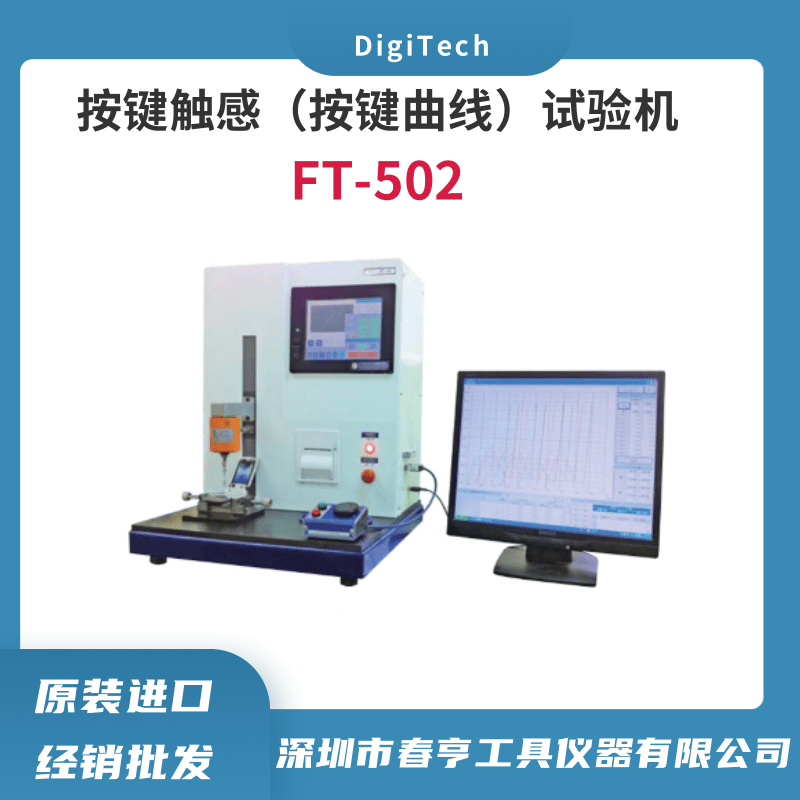

　　日本DIGITECH FT-502 按键触感曲线试验机

　　一、产品简介

　　DIGITECH FT?502 按键触感曲线试验机，用于开关、按键、弹片类样品触感特性检测，可采集完整力?位移曲线，测试按键 ON 点、OFF 点、峰值、谷值、滞后等数据，内置打印机，支持 USB 通讯连接电脑，广泛用于键盘、硅胶按键、薄膜开关、微动开关、弹片零部件实验室检测与来料品质验证。

　　二、产品性能

　　1. 荷重精度：指示值 ±0.5% 以内，荷重 4 位数字显示，位移分辨率 0.01mm，可选 0.001mm 高精度位移模块。

　　2. 试验速度 0.1?600mm/min，伺服驱动，运行平稳，可模拟按键按压、释放完整动作流程。

　　3. 可测试项目：峰值力、谷值力、ON 点、OFF 点、单击率、滞后特性，支持自锁型按键、双击按键检测。

　　4. 屏幕直接显示波形曲线，可设置规格上下限，自动统计判定 OK/NG 结果。

　　5. 机身自带内置打印机，可现场打印测试报告；USB 接口连接电脑，保存、导出完整曲线数据。

　　6. 本体耐负荷 1000N，实际测试量程根据选配传感器决定，适配小力按键到弹片强度测试多场景。

　　三、用材做工

　　- 测力传感器：高精度应变式传感器，重复测试稳定性好，漂移小。

　　- 驱动单元：伺服电机 + 精密滚珠丝杆，位移定位，长期连续测试磨损低。

　　- 操作屏幕：8.4 英寸工业彩色触控液晶屏，抗干扰，车间环境显示清晰。

　　- 机身柜体：钣金烤漆机架，结构稳固，测试过程振动小。

　　- 操作部件：急停按钮、脚踏开关接口，方便自动化循环测试操作。

　　四、参数表

　　型号：FT?502

　　本体耐负荷：1000N

　　荷重精度：指示值 ±0.5% 以内

　　荷重显示：4 位数字

　　位移分辨率：0.01mm（选购 0.001mm）

　　试验速度：0.1?600mm/min

　　显示屏：8.4 寸彩色触控液晶屏

　　输出：内置打印机、USB 通讯接口

　　可测项目：峰值、谷值、ON/OFF 点、滞后、单击率

　　适配样品：硅胶按键、薄膜开关、微动开关、金属弹片

　　备注：测试量程需要选配对应荷重传感器

　　五、全系列型号参考

　　FT?502 为主机，可搭配多规格传感器，覆盖小力按键到大负荷弹片测试，按需选配传感器量程。

　　六、产品用途

　　?硅胶按键、键盘按键触感曲线测试

　　?薄膜开关、微动开关按压特性检测

　　?金属弹片、弹片触点力学性能验证

　　?开关 ON/OFF 触发点、回弹力、滞后值测试

　　?产品研发对比、来料入库检验、可靠性验证

　　?导出力位移曲线报告，用于品质分析

　　七、包装清单

　　FT?502 主机 1 台、电源线、通讯数据线、操作说明书、出厂校验资料；

　　不含传感器、测试治具（传感器、工装夹具为选配）；

　　采用木箱防震包装，防护运输磕碰。

　　八、简要使用说明

　　1. 接通电源开机，完成设备回原点自检；

　　2. 安装选配测力传感器，装配样品工装夹具；

　　3. 设置测试速度、行程、判定标准；

　　4. 启动测试，设备自动完成按压?释放流程，屏幕显示力位移波形；

　　5. 可现场打印报告，或 USB 连接电脑保存曲线数据；

　　6. 严禁超出传感器额定量程进行测试，避免传感器损坏。

　　九、服务

　　1. 出货提供出厂校验资料，设备调试完成后可投入检测；

　　2. 非人为损坏享受整机质保服务；

　　3. 提供技术支持：设备安装调试、参数设置教学、测试方案指导、线上答疑；

　　4. 可协助对接第三方计量机构做计量校准服务；

　　5. 传感器、工装夹具、打印耗材等配件可单独订货。
