日本PEACOCK 孔雀 25S 小表盘指针千分表

　　日本PEACOCK 孔雀 25S 小表盘指针千分表

　　日本 PEACOCK 孔雀 25S 指针式千分表，属于紧凑型小表盘精密测量量表，测量行程 0?2mm，分度值可达 0.001mm 微米级别。表体整体结构小巧精致，背部搭载可 90 度旋转表耳，安装角度灵活多变，解决传统大尺寸量表在工装、定制检具内部安装干涉的难题。仪表内部配置防震机构与宝石轴承传动组件，大幅降低传动摩擦，提升重复测量精度。无需电池，纯机械齿轮传动，读数直观稳定，抗车间普通切削油污干扰。广泛应用于精密零部件形位公差检测、模具间隙校验、自动化治具比对测量、设备精度点检，是狭小工位实现微米级检测的进口精密量具。

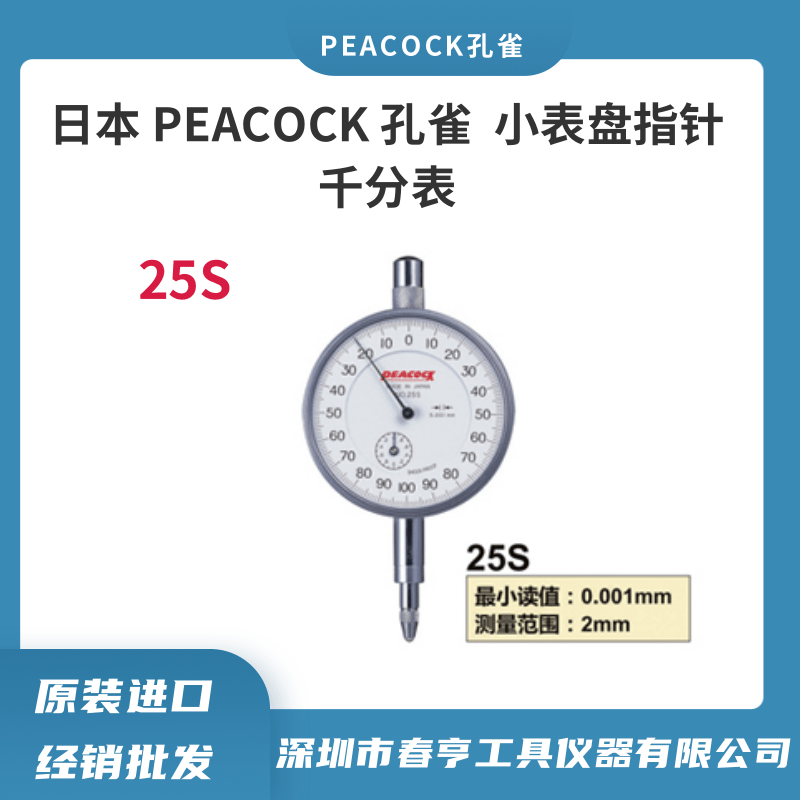

　　产品细节图参考

　　产品性能

　　整机采用小表盘紧凑机身设计，节省安装空间，适配各类空间受限的检具内部集成使用。背部表耳支持 90 度旋转，可根据现场工况自由调整安装角度，装夹方式灵活。内部搭载防震缓冲机构，当测头受到意外冲击时，可以缓冲外力，保护内部精密齿轮组件，延长仪表使用寿命。传动支点采用宝石轴承，摩擦阻力小，示值误差小，重复测量一致性好。表盘外圈支持旋转调零，方便测量前归零设置。外壳具备基础防尘防溅能力，可应对机加工车间普通工况，不受微弱切削液、粉尘影响。纯机械结构，不用充电、不用更换电池，长期使用性能稳定，适合质检实验室、生产现场轮番使用。

　　用材

　　仪表外壳采用金属材质，抗磕碰，车间使用不易变形。测杆经过淬火硬化工艺处理，刚性强，长期往复测量不易形变。测头采用硬质合金材质，硬度高，耐磨损，减少频繁测量带来的测头损耗。内部传动组件配置宝石轴承，降低齿轮磨损，保障长期测量精度。表面配置高透玻璃表蒙，刻度印刷清晰耐磨，长时间使用刻度不会模糊脱落。

　　参数表

　　型号：25S

　　测量范围：0?2mm

　　分度值：0.001mm

　　表盘读数：0?100?0

　　夹持柄直径：8mm

　　表壳外径：42.6mm

　　整机长度：55.7mm

　　净重：115g

　　产地：日本 PEACOCK 孔雀（尾崎制作所）

　　同系列可选型号

　　25：0?1mm 量程小表盘千分表

　　用途

　　工装检具集成：各类定制治具、工装夹具内部集成安装，完成微米级跳动、间隙、位移比对测量，解决普通量表放不下的安装难题。

　　模具行业：检测模具微小位移、滑块开合间隙、模仁镶件形位公差校验。

　　机加工行业：精密零件圆跳动、端面跳动检测，机床主轴、工装夹具精度点检。

　　设备调试：自动化设备微小位移监控，精密平台、设备装配精度校验。

　　实验室质检：精密加工零部件微米级尺寸对比检测，计量室辅助比对校验。

　　包装

　　原装塑料防护收纳盒，有效防护运输、存放过程磕碰损伤精度。整套包装内含 25S 千分表主机、出厂检测成绩书、产品使用说明书。

　　使用说明

　　1，测量作业之前，务必擦拭干净测头与被测工件表面，清除铁屑、油污、杂质，保证接触表面干净，避免杂质造成测量数据偏差。

　　2，可借助 8mm 夹持柄或者背部旋转表耳，将千分表固定于磁性表座或者工装夹具上，夹持力度适中，禁止暴力锁紧挤压套筒，防止套筒变形卡滞测杆。

　　3，安装完成之后，旋转表盘外圈完成归零操作，再接触工件开展测量，读取指针微米级位移数值。

　　4，严禁摔落、大力撞击千分表，禁止工件硬顶测杆，不要强行超量程按压测头，避免内部齿轮、轴承精密机构损坏。

　　5，仪表不可长时间浸泡切削液，作业结束，擦拭干净测头与表体，放回原装塑料盒，放置干燥通风环境保存，防止锈蚀。
