日本 PEACOCK 孔雀 36B 小型指针百分表

　　日本 PEACOCK 孔雀 36B 小型指针百分表

　　日本 PEACOCK 孔雀 36B 小型针盘式百分表，属于紧凑型小表盘精密测量量表，测量行程 0?3mm，分度值 0.01mm。表体整体结构小巧，配备表耳安装孔与 8mm 夹持柄，安装方式灵活，解决传统大尺寸量表在工装、定制检具内部安装干涉的难题。仪表采用机械齿轮传动结构，示值稳定，重复性好，无需电池，读数直观，抗车间普通切削油污干扰。广泛应用于零部件跳动检测、模具间隙校验、自动化治具比对测量、设备位移点检，是空间受限场景下常用的进口精密位移量表。

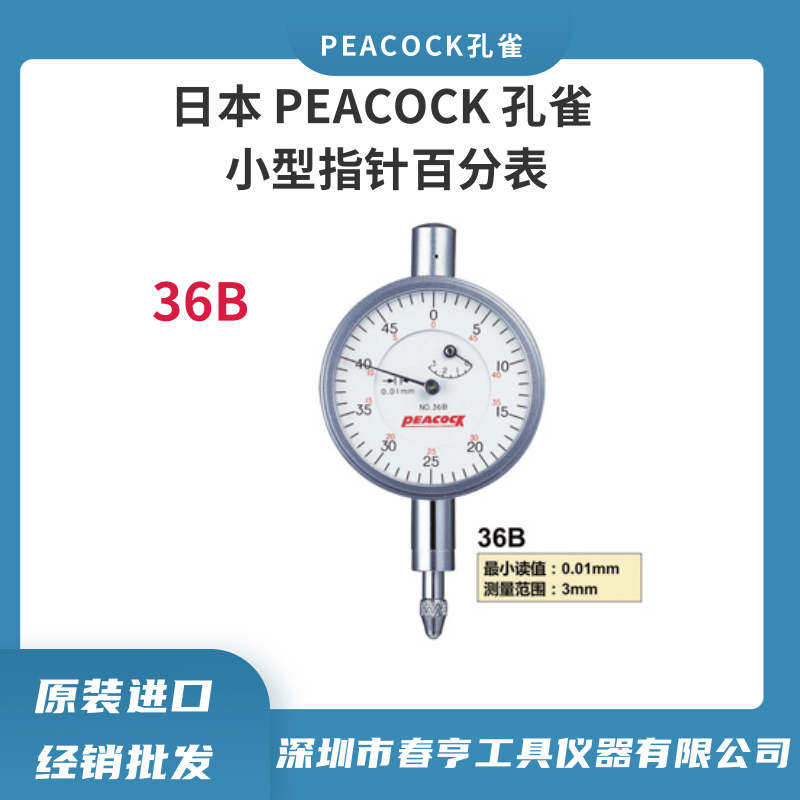

　　产品图参考

　　产品性能

　　整机采用小型紧凑表盘设计，占用安装空间小，方便集成到各类检具、工装内部使用。配备表耳安装孔与 8mm 夹持柄，可根据现场工况选择夹持方式，装夹灵活。内部精密齿轮组件经过精密装配，示值稳定，重复性好。表盘外圈支持旋转调零，方便测量前归零设置。外壳具备基础防尘防溅能力，可应对机加工车间普通工况。纯机械结构，不用充电、不用更换电池，长期使用性能稳定，适合质检实验室、生产现场轮番使用。

　　用材

　　仪表外壳采用金属材质，抗磕碰，车间使用不易变形。测杆经过淬火硬化工艺处理，刚性强，长期往复测量不易形变。测头采用硬质合金材质，硬度高，耐磨损，减少频繁测量带来的测头损耗。内部传动组件为精密齿轮，降低磨损，保障长期测量精度。表面配置高透玻璃表蒙，刻度印刷清晰耐磨，长时间使用刻度不会模糊脱落。

　　参数表

　　型号：36B

　　测量范围：0?3mm

　　分度值：0.01mm

　　表盘规格：±0?25?50

　　表壳外径：43mm

　　夹持柄直径：8mm

　　总长度：76.7mm

　　净重：140g

　　产地：日本 PEACOCK 孔雀（尾崎制作所）

　　用途

　　工装检具集成：各类定制治具、工装夹具内部集成安装，完成跳动、间隙、位移比对测量，解决普通量表放不下的安装难题。

　　模具行业：检测模具开合位移、模件间隙、滑块位移量。

　　机加工行业：工件圆跳动、端面跳动检测，设备导轨位移点检。

　　设备调试：自动化设备行程限位、微小位移监控。

　　实验室质检：零部件形位公差对比检测。

　　包装

　　原装塑料防护收纳盒，有效防护运输、存放过程磕碰损伤精度。整套包装内含 36B 百分表主机、出厂检测成绩书、产品使用说明书。

　　使用说明

　　1，测量作业之前，务必擦拭干净测头与被测工件表面，清除铁屑、油污、杂质，保证接触表面干净，避免杂质造成测量数据偏差。

　　2，可借助 8mm 夹持柄或者表耳安装孔，将百分表固定于磁性表座或者工装夹具上，夹持力度适中，禁止暴力锁紧挤压套筒，防止套筒变形卡滞测杆。

　　3，安装完成之后，旋转表盘外圈完成归零操作，再接触工件开展测量，读取指针位移数值。

　　4，严禁摔落、大力撞击百分表，禁止工件硬顶测杆，不要强行超量程按压测头，避免内部齿轮精密机构损坏。

　　5，仪表不可长时间浸泡切削液，作业结束，擦拭干净测头与表体，放回原装塑料盒，放置干燥通风环境保存，防止锈蚀。
