日本SWAN 段差尺 汽车模具段差尺

　　日本SWAN C1?2010 段差尺

　　日本 SWAN C1?2010 游标段差规（面差尺），日本进口两球式段差测量量具，专门用于汽车零部件、模具分型面装配段差、面差检测，普通卡尺无法高效测量高低装配间隙，C1?2010 配备可更换测针，正负双向测量，是整车厂、模具车间现场质检常用专用量具。

　　产品细节图说明：整机全部采用不锈钢材质，主尺激光蚀刻刻度，刻度清晰耐磨；配备可拆装 C1201 测针，测针细小，适合狭小缝隙、分型面缝隙测量；滑块带有锁紧螺丝，测量后锁紧固定读数，防止数值跑动；弯形定位挡块贴合工件基准面，保证测量基准稳定；测针组件可微调，适配不同工件结构，整机小巧便携，手持现场检测十分方便。

　　产品性能

　　C1?2010 为游标型双向段差尺，测量范围 ±10mm，游标分度值 0.05mm，测量精度 0.05mm，支持正向、负向高低段差读取，可直接读出两个装配面之间高低差值。滑块滑动顺滑，锁紧螺钉锁紧后无位移，读数稳定。依靠弯杆定位块贴合工件基准面，不需要额外辅助治具，手持即可快速检测模具分型面、汽车钣金塑胶件装配缝隙段差。测针可以单独更换，测针磨损后不用更换整把尺子，降低使用成本，适合车间高频次抽检使用。

　　用材

　　尺身、滑块采用高硬度不锈钢材质，防锈耐车间油污，耐磨不易变形。刻度采用激光蚀刻工艺，刻度深，长期使用不会磨损模糊。测针采用硬质合金钢，针尖精密研磨，硬度高，耐反复接触磨损。锁紧螺丝为钢制，锁紧力度稳定，不易滑丝。定位弯块一体加工成型，基准面平整，保障测量基准可靠。

　　参数表

　　型号：C1?2010

　　品牌：SWAN

　　产地：日本

　��测量范围：±10mm

　　分度值：0.05mm

　　测量精度：0.05mm

　　可更换测针型号：C1201

　　读数方式：游标读数

　　材质：不锈钢

　　整机尺寸：145×42×18mm

　　整机重量：110g

　　标配：段差尺主机、C1201 测针、说明书

　　型号

　　本款 C1?2010 为两球式游标段差规；同系列还有 C1?20 基础款、C1?20T、C1?2010D 数显版本，数显款读数更直观，可根据现场读数习惯选型。

　　用途

　　广泛用于汽车钣金件、塑胶内饰件装配面段差检测；模具分型面、模具镶件高低差检测；家电外壳、精密塑胶组件装配面高低差测量。适用行业：汽车零部件、模具制造、塑胶注塑、整车零部件来料检验，适合产线现场巡检、来料入库抽检、实验室试样检测，快速判定装配、加工后的面差是否符合图纸公差。

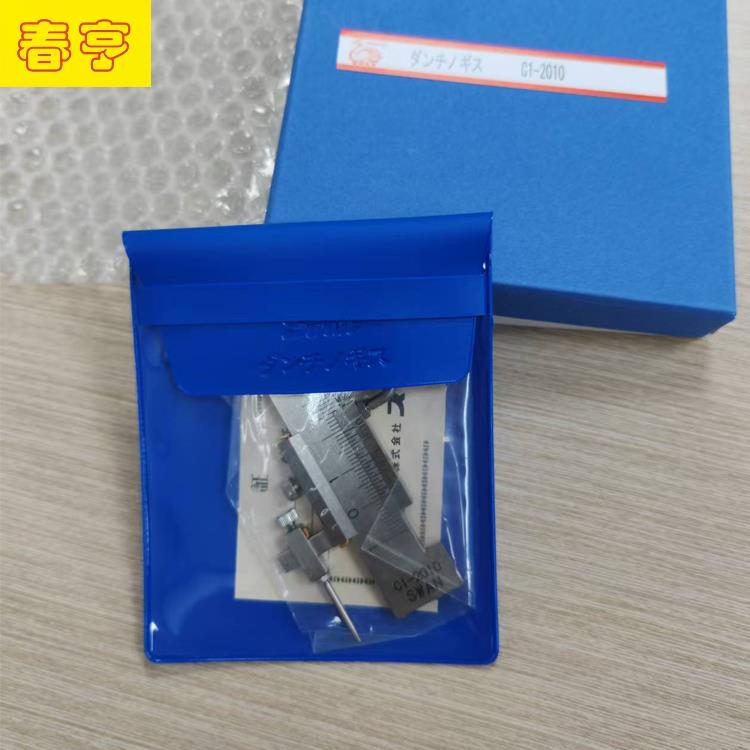

　　包装

　　原厂蓝色硬质塑料盒防护包装，内部海绵缓冲，包含 C1?2010 段差尺主机、C1201 备用测针、产品说明书。包装尺寸 17×7×3cm，整机毛重 160g，小巧包装，方便存放收纳。

　　使用说明

　　1、使用前擦拭尺身、定位块、测针，清除铁屑、塑胶碎屑，保证基准面洁净。

　　2、将定位弯杆贴合工件基准平面，测针垂直抵靠被测高低面。

　　3、滑动游标滑块接触被测面，锁紧锁紧螺丝，读取游标刻度数值，即为段差面差数值。

　　4、测针属于易损耗件，针尖磨损会直接影响精度，磨损后及时更换 C1201 测针。

　　5、禁止摔落、敲击量具，不要大力弯折定位弯杆，避免基准变形。

　　6、使用完毕擦拭干净，放入包装盒干燥防尘存放，不要自行打磨尺身刻度。
