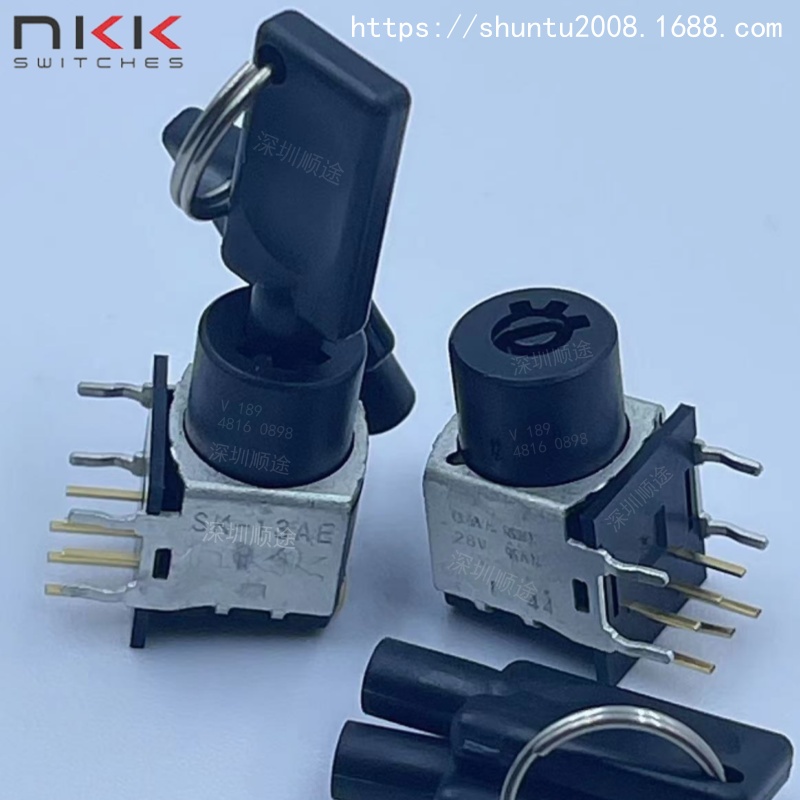

13AEG30 SKNKK钥匙开关SP3T On-On-On 3档自锁0.4V

　　国际型号：13AEKH4-SK

　　日本型号：SAEG30（SK���

　　品牌：NKK

　　描述 密封处理钥匙锁开关

　　名称 键琐式开关

　　系列 SK

　　电极 SP3T

　　电路 On-On-On

　　额定电流 0.4VA (AC/DC)

　　额定电流 0.4

　　发光 非发光

　　安装方式 Through Hole

　　关键词 Beryllium Copper, 抗静电, 密封处理

　　Contact Finish Gold Plating

　　Rating (AC) 28V

　　Rating (DC) 28V

　　Contact Timing Non-Shorting (BBM)

　　No Positions 3

　　Angle Throw 45

　　Actuator Type Tubular Key

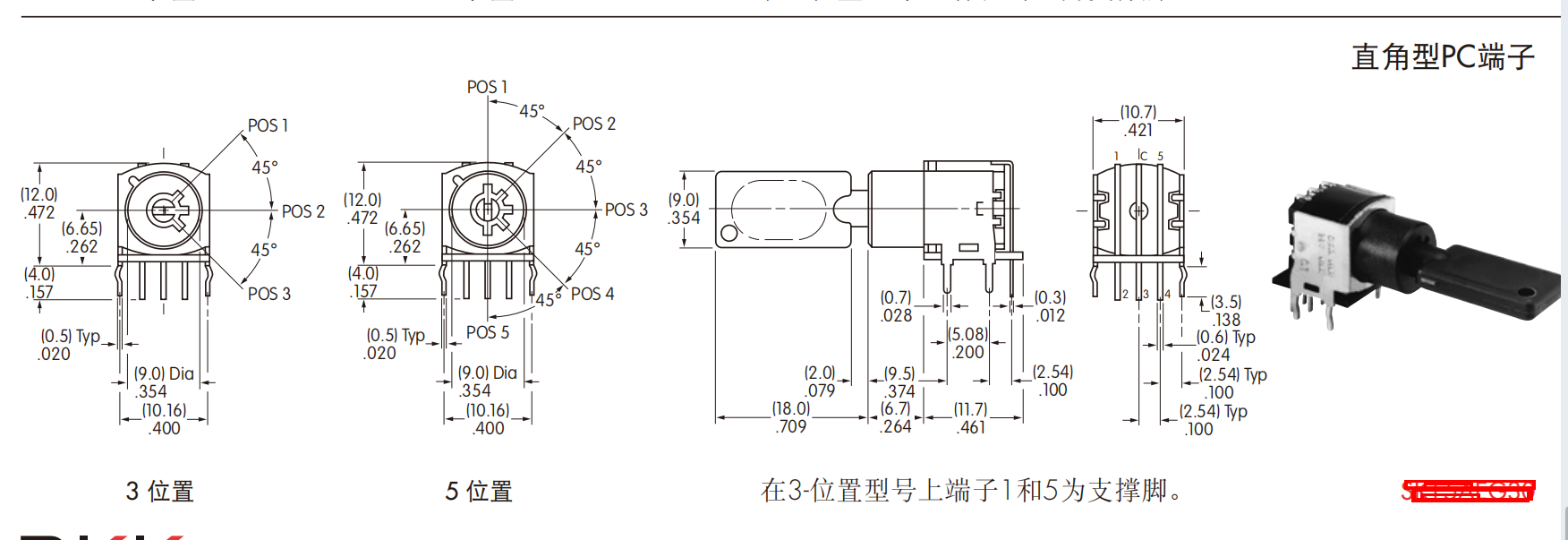

　　Termination Style 直角型配有支架

　　电气容量（电阻性负载）

　　微小功率： 0.4VA在28V AC/DC

　　（适用范围0.1mA～0.1A在20mV～28V）

　　注：请参阅附录中关于运行范围的更多说明

　　其他额定参数

　　触点电阻： 100毫欧

　　绝缘电阻： 100兆欧以上在500V DC

　　绝缘强度： 500V AC至少1分钟

　　机械寿命： 30,000周以上

　　电气寿命： 20,000周以上

　　静态容量： 承受15千伏ESD

　　标称操作扭矩： .0002Nm (.0017 lb?in)

　　接触时间点： 接触前先断开

　　摆动角度： 45° 对于 3-位和 5-位

　　材质和涂覆

　　钥匙： 聚醛树脂

　　外壳/衬套： 玻璃纤维增强聚酯(T)

　　基座： 玻璃纤维增强聚酰胺

　　转片和制动器： 聚醛树脂

　　转臂盘： 黄铜

　　活动接触器： 铍铜镀金

　　固定触点： 磷青铜镀金

　　端子： 磷青铜镀金

　　安装支架： 钢镀锡

　　环境数据

　　工作温度范围： –25°C到+70°C (–13°F到+158°F)

　　湿度： 240小时内在40°C (104°F)时，湿度90~95%

　　振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时

　　冲击： 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向上5次冲击）
