钢结构专用激光切割机 型材切割打孔坡口划线一体机

　　产品概述

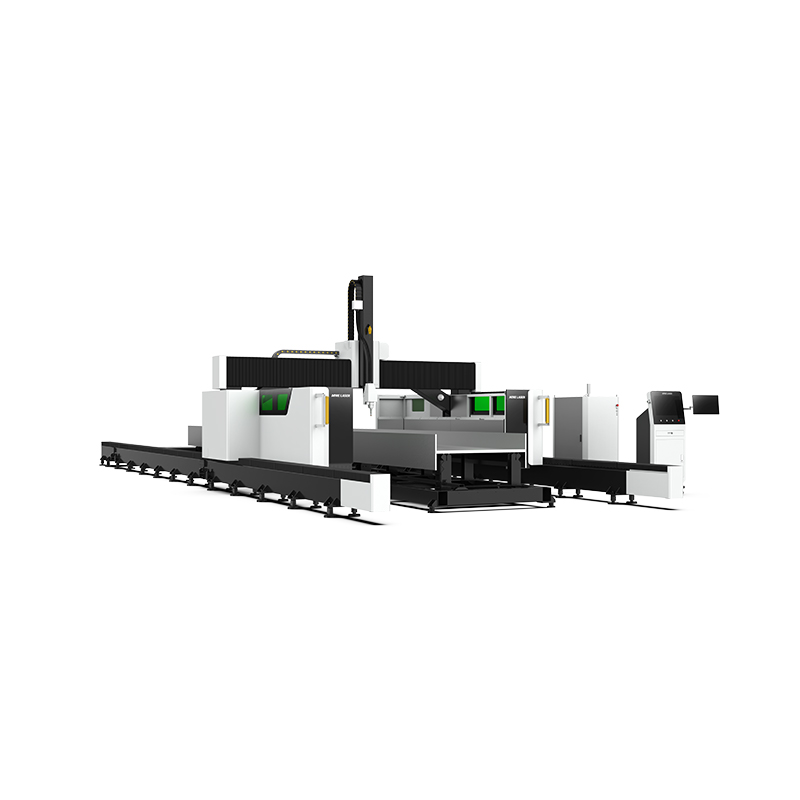

　　本机为面向钢结构行业的多功能大幅面激光切割机，一台设备可同时满足型材、板材、管材的加工需求。设备采用多工位设计与包围式安全防护，搭配型材切割系统、智能套料软件与视觉补偿功能，可完成截断、坡口、打孔、锁口、打标、划线等工序。板材加工幅面13000×3250mm，型钢截面 100×100–1500×600mm，圆管直径 100–1200mm，重复定位精度 ±0.05mm，台面承重 16 吨，适用于钢结构建筑、桥梁工程、轨道交通、船舶制造等行业。

　　性能特点

　　· 型材板材管材一体加工：可同时满足型材、板材、管材多种加工需求，为钢结构行业提供配套解决方案。

　　· 多工位分区设计：采用重型龙门式导轨设计，可实现多工位分区加工，切割与装载可同时进行，有助于保持生产节奏稳定。

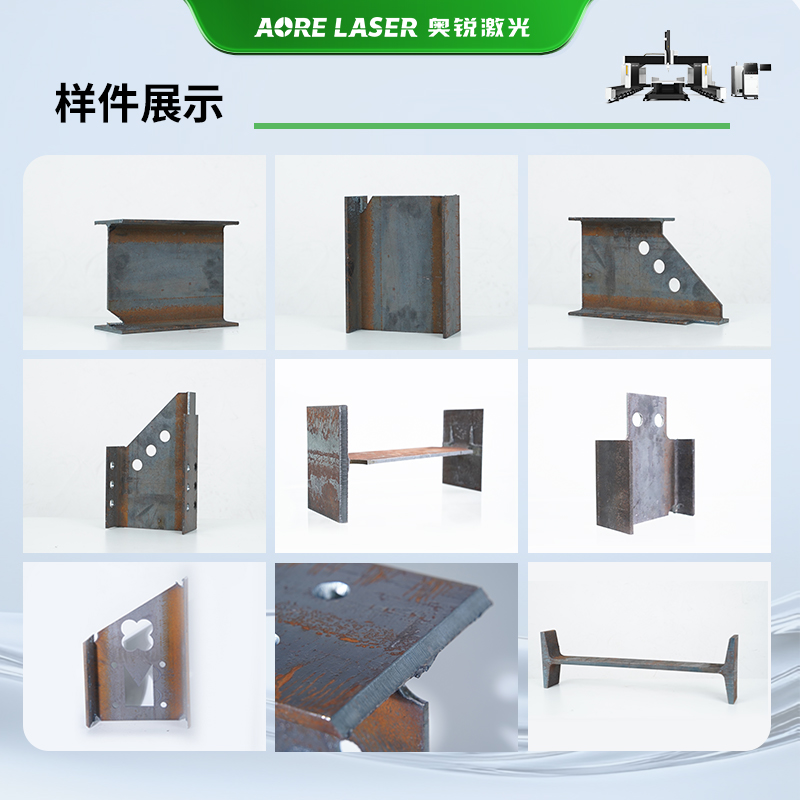

　　· 多工序一次完成：可完成截断、坡口、打孔、锁口、打标、划线等工序，覆盖钢结构多项加工需求。

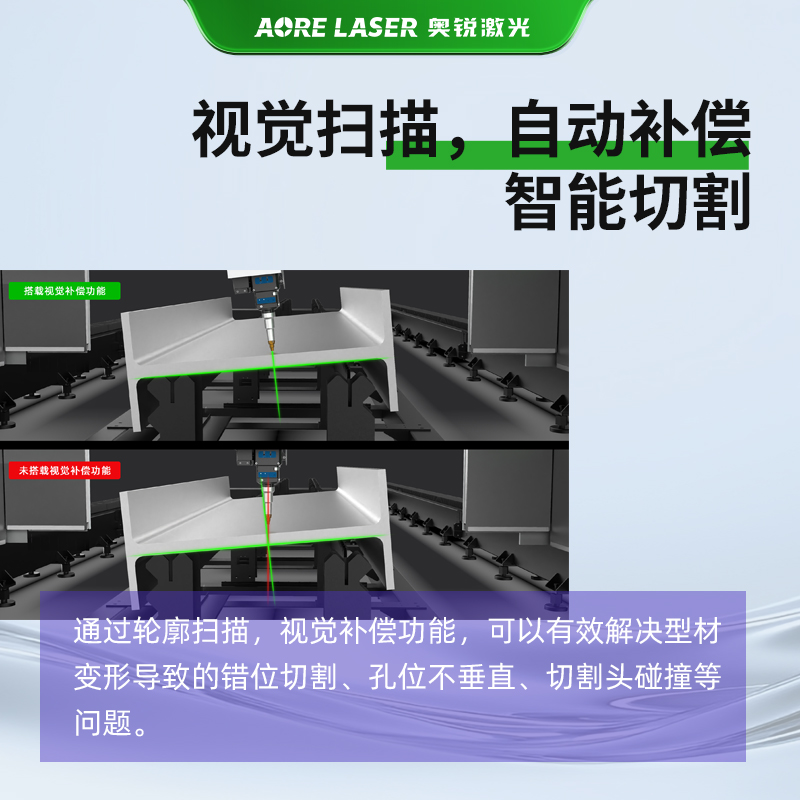

　　· 视觉扫描自动补偿：通过轮廓扫描与视觉补偿功能，有助于改善型材变形引起的切割错位、孔位不垂直、切割头碰撞等情况。

　　· 套料软件联动：与智能套料系统连接，具备省料、自动排序、路径优化等功能，助力型钢二次加工线。

　　· 双重安全防护：加工区域采用包围式防护，横梁行进方向配置安全光栅。

　　技术参数

　　主要配置

　　本机关键部件选用市场主流品牌供应商，运行稳定、通用性较好，后续维护与配件采购便利。主要配置如下：

　　加工能力

　　本机面向型材、板材、管材三类加工对象，下表为可加工范围：

　　可选配套装置：型材支撑装置，用于100×100–1500×600mm 截面范围的型材加工；工作台面及刀条，用于 3250×13000mm 范围内的板材加工；管材支撑装置，用于方圆管 100–820mm、圆管直径 100–1200mm 范围的管材加工。

　　板材切割厚度参考范围（实际切割效果受材料品质、气体纯度、镜片状态等因素影响，以现场试切为准）：

　　适用范围

　　本机面向型材、板材、管材的切割加工，可完成截断、坡口、打孔、锁口、打标、���线等工序，适用于钢结构建筑、桥梁工程、轨道交通、船舶制造等行业，适合钢构构件与型钢二次加工线配套使用。

　　安装条件

　　· 环境要求：光纤激光器工作环境温度15–35℃，相对湿度低于 70%。

　　· 电源要求：现场配电380V、50Hz、三相五线制，并具备短路保护等功能。

　　· 接地要求：设备应安装独立接地装置，接地电阻不超过4Ω。

　　· 地基要求：地基为混凝土结构，厚度不小于200mm，地基周边无震源或设置减震槽。

　　· 辅助条件：需配备切割辅助气体（氧气）以及无水无油的压缩空气供给系统，并提供必要的起重设备与人员。

　　质量与服务

　　奥锐激光提供售前选型咨询、方案配置建议、现场安装调试与操作培训服务。设备关键部件选用主流品牌供应商，通用性较好，配件供应与日常维护便利。整机质保期为壹年（传导光纤、镜片等易损件及耗材，以及不可抗力、自然灾害、战争、违规操作、人为破坏等因素造成的损坏除外）。服务工程师在完成安装、调试及操作培训后，将与客户共同开展设备移交验收，并在质保期内提供技术支持与故障响应。
