激光火焰复合切割机1至200mm全厚度碳钢加工

　　产品概述

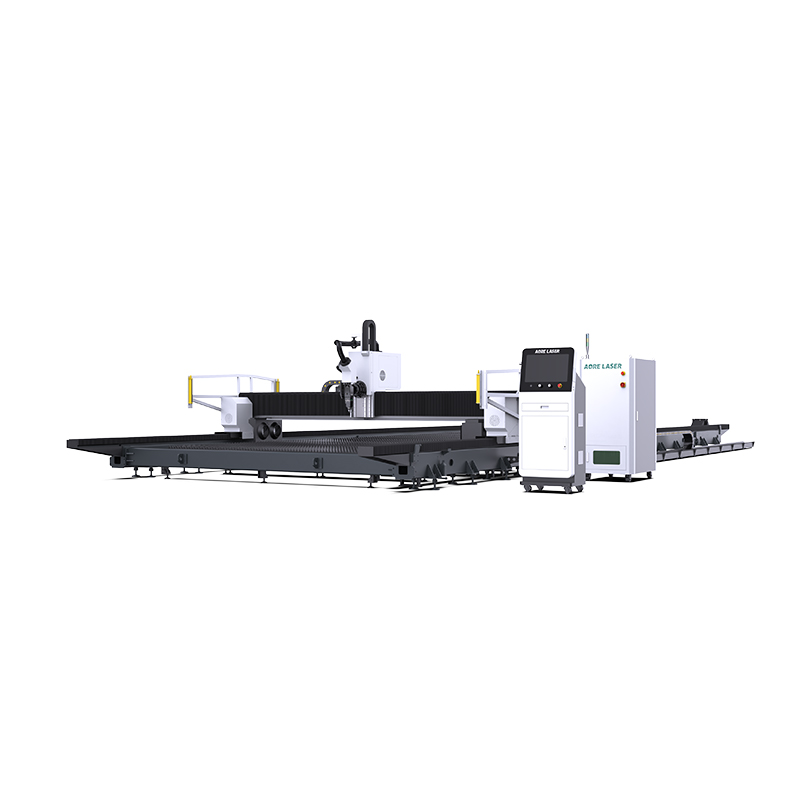

　　本机为3950×12100mm 大幅面激光火焰复合切割机，采用超大幅面分段床身设计，加工幅面可按需自由定制，支持纯激光与激光火焰复合双模式无缝切换。中薄板采用纯激光切割，效率较快；超厚板材采用激光火焰复合模式，兼顾加工经济性。设备可实现 1–200mm 全厚度碳钢板材切割，联动速度 80m/min，X/Y 轴重复定位精度 ±0.05mm，适用于船舶与海洋工程、重工机械、桥梁工程、外加工等行业。

　　性能特点

　　· 全厚度碳钢覆盖：激光火焰复合切割实现1–200mm 全厚度碳钢板材切割，切割厚度、精度与效率同步改善，一套设备满足不同加工需求。

　　�� 一机双模切换：激光火焰复合与纯激光切割双模式快速切换，复合模式以较经济的方式应对超厚碳钢板材，纯激光模式兼顾中薄板效率与精度。

　　· 超厚板复合切割：激光火焰复合无需预热，激光穿孔后火焰切割，断面垂直光洁，挂渣少且易于清除，可实现200mm 超厚碳钢板材稳定切割。

　　· 纯激光中薄板切割：纯激光模式实现1–50mm 碳钢板、铝板、不锈钢板切割，速度较快。

　　· 坡口切割功能：搭载摆动轴坡口切割，自动调整并进行垂直度补偿，支持±45° 坡口切割。

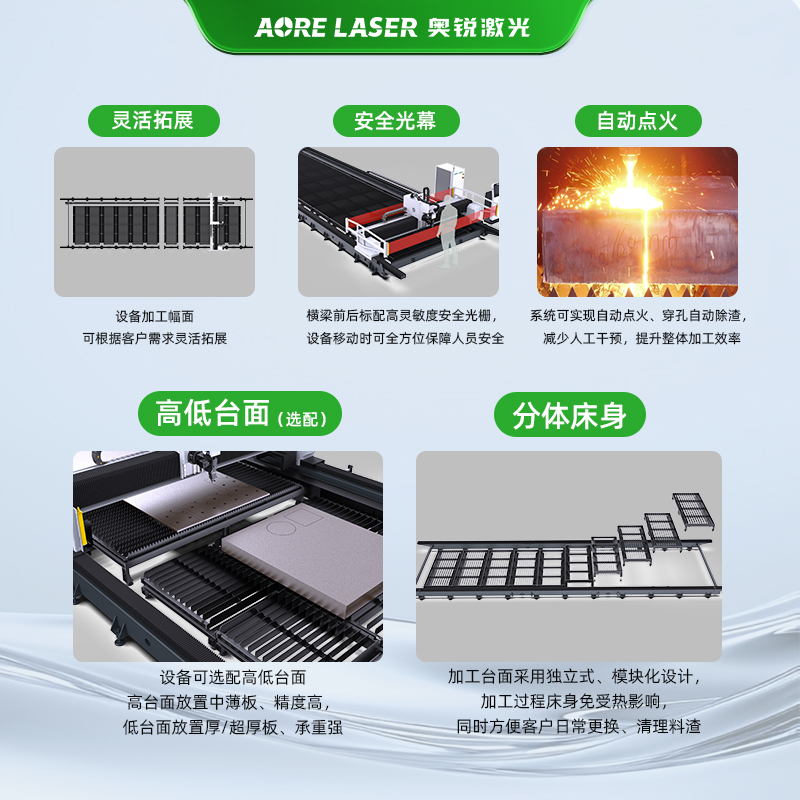

　　· 模块化拓展床身：设备整体加工幅面可根据客户需求灵活拓展。

　　· 分体式床身设计：板材加工台面采用独立式、模块化设计，加工过程床身受热影响较小，便于日常清理料渣与替换。

　　· 高低台面设计：加工台面采用高低台面设计，高台面用于纯激光切割，低台面用于复合切割，有助于维持加工精度，台面承重较好。

　　· 安全光栅防护：横梁前后配置灵敏度较高的安全光栅，设备移动时有助于保护操作人员安全。

　　· 智控切割：系统可实现自动点火、穿孔自动除渣，减少人工干预，改善整体加工体验。

　　技术参数

　　主要配置

　　本机关键部件选用市场主流品牌供应商，运行稳定、通用性较好，后续维护与配件采购便利。主要配置如下：

　　加工能力

　　本机通过双模式组合覆盖较宽的板厚区间。下表为可切厚度参考范围，实际切割效果受材料品质、气体纯度、镜片状态等因素影响，具体以现场试切为准。

　　适用范围

　　本机面向碳钢、不锈钢、铝合金等金属板材的切割加工，适用于船舶与海洋工程、重工机械、桥梁工程、外加工等行业，可承担大幅面整板下料、超厚板切割与坡口切割等工序。

　　安装条件

　　· 环境要求：光纤激光器工作环境温度15–35℃，相对湿度低于 70%。

　　· 电源要求：现场配电380V、50Hz、三相五线制，并具备短路保护等功能。

　　· 接地要求：设备应安装独立接地装置，接地电阻不超过4Ω。

　　· 地基要求：地基为混凝土结构，厚度不小于200mm，地基周边无震源或设置减震槽。

　　· 辅助条件：需配备切割辅助气体（氧气等）以及无水无油的压缩空气供给系统，并提供必要的起重设备与人员。

　　质量与服务

　　奥锐激光提供售前选型咨询、方案配置建议、现场安装调试与操作培训服务。设备关键部件选用主流品牌供应商，通用性较好，配件供应与日常维护便利。整机质保期为壹年（传导光纤、镜片等易损件及耗材，以及不可抗力、自然灾害、战争、违规操作、人为破坏等因素造成的损坏除外）。服务工程师在完成安装、调试及操作培训后，将与客户共同开展设备移交验收，并在质保期内提供技术支持与故障响应。
