高速激光切管机栏杆健身器材激光切管机 3000瓦槽钢切管机

发布时间：2026-04-30 02:14:56

品牌	山东奥锐激光	型号	高速激光切管机
控制方式	数控	作用对象	金属
电流	交流	产品别名	光纤激光切割机
适用材质	可切割金属管材	定位精度	0.03mm
切割头	激光切割头	产地	山东济南
厂家	山东济南奥锐激光

　　产品简介Product Introduction

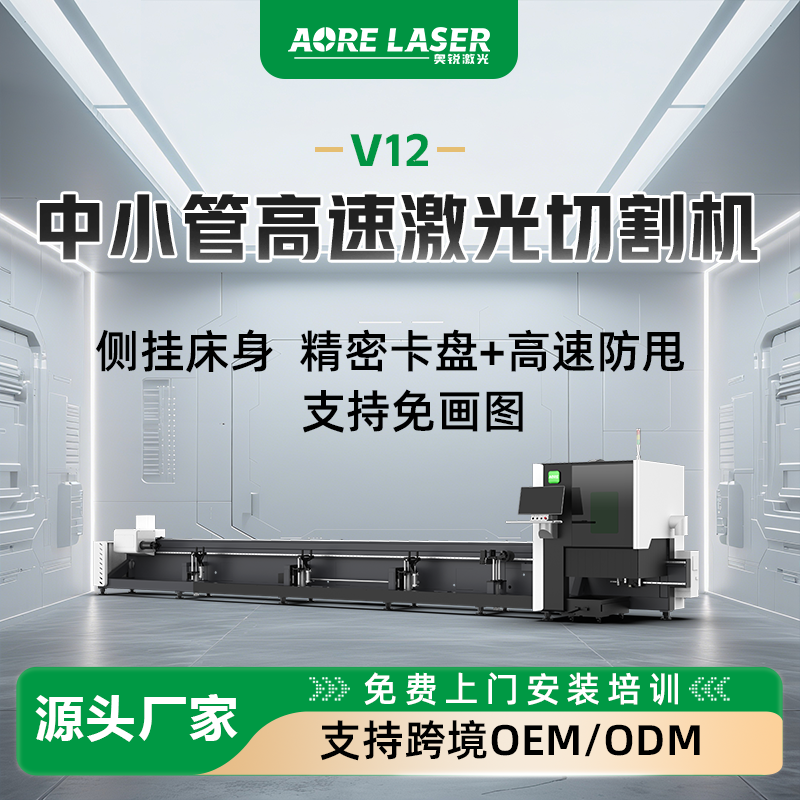

　　2.1 产品外观

　　V12Pro 以黑白色为基底，整体层次感明显，采用经典霍氏拐角强化设计，赋予了强烈的空间动感。其轮廓分明、线条流畅，融合科技与美学。结构设计融入人机工学，贴合用户操作习惯，兼顾实用性与舒适性。整体设计灵感源于中国传统文化，简洁大气，注重实用功能，兼具创新性与科技感，使用户在实际使用中能够享受到更为舒适和便捷的体验。

　　2.2 产品介绍

　　V12Pro是一款专为中小管材加工而设计的三维坡口高速激光切管机，采用独特零摆结构，能够解决小管坡口切割精度差、效率低，尾料浪费等行业痛点。具有速度快、效率高、精度高、尾料短等特点，可针对20mm-120mm直径的方管、圆管等多种管材高效加工，被广泛应用于车架、展柜货架、卫浴五金、门窗等行业。

　　 产品优势

　　（1）±50°坡口切割无缝拼接

　　可以实现管材±50°坡口切割，激光头切割喷嘴位于旋转中心，切割精度更高。不需要管材来回送料，防止薄壁管材在反复拉料夹持时出现形变，小管坡口切割精度更高。支持任意角度管材拼接，焊接效率提升 30%

　　（2）高速切割，性能

　　2G加速度，150m/min卡盘空移速度，200r/min卡盘转速，高速配置，生产效率越级提升，为高效生产提供有力支撑！

　　（3）精密卡盘，复合加持

　　双滚轮交叉夹持配合辅助夹板复合夹持，有效避免工件出现偏移、晃动等状况，提高切割精度。

　　（4）双区智随，稳态如一

　　上料区采用滚轮随动支撑，下料区翻板随动支撑，伺服智能控制全过程实现对管材的动态支撑，保障管材加工精度稳定如一。

　　（5）全包托覆，精益求精

　　随动支撑+凹轮支撑双重支撑系统，有效抑制管材在高速加工中的径向颤动与轴向窜动。实现对管材的全方位动态稳定包裹，保障管材加工稳定。

　　（6）前卡位移，实力升级

　　通过伺服驱动控制前卡盘移动，让激光头置于前卡盘和后卡盘之间进行切割，从而保证长工件切割精度，确保客户产品品质始终如一。

　　（7）智能免画图，一键加工

　　内置免画图操作系统，无需人工画图，轻点几下输入相应参数，系统自动生成三维模型，可针对护栏行业等，一键开启高效加工！

　　（8）极短尾料，毫厘必争

　　尾料短 35mm，大幅提升材料综合利用率，有效节省成本，减少废料产生，挖掘材料价值，为企业降本增效提供有力支持。

　　选配功能optional function

　　3.1全自动上料系统

　　V12Pro全自动上料系统具备显著优势。它能广泛适配圆管、方管、矩形管、跑道管、椭圆管等多种管材类型，无论是圆管 20 - 120mm 的直径范围，还是方管 20*20 - 120*120mm 的规格，都能轻松应对，满足多样化的加工需求。在上料长度方面，5500 - 6500mm 的常规范围可适应大部分长管材加工，让不同长度的管材上料都能适配。1.5T 的料仓载重能力，可一次性存放大量管材，减少频繁上料的麻烦，提升加工连续性。尤为重要的是，20S 的上料节拍高效快捷，极大地缩短了上料时间，提高了整体生产效率。

　　3.2辅助上料系统

　　V12Pro半自动上料在管材适配性上，可轻松应对圆管、方管、矩形管、跑道管、椭圆管、扇形管、D 型管等多种类型，满足不同形状管材的加工需求。上料范围广泛，圆管直径涵盖 20 - 120mm，方管尺寸在20*20 - 120*120mm 之间，能适配多种规格的材料。上料长度方面，常规可达 5500 - 6500mm，且通过移动挡板可灵活实现 3000 - 3500mm 的长度调整，适应不同加工场景对材料长度的要求。一次可放料 6 根，配合 20S 的上料节拍，在保证上料效率的同时，减少了频繁上料的操作，提升了整体加工流程的连贯性，为激光切割作业的高效开展提供了有力支持。

　　3.3两卡零尾料

　　V12Pro系列两卡盘零尾料技术，通过伺服驱动控制前卡盘移动，实现成品料切割，可让材料利用率近 100%，伺服响应快、定位准，降低了工人强度，不是三卡胜似三卡。

　　设备安装说明

　　序号

　　内容

　　光纤激光器环境要求：温度在 15-35℃，相对湿度低于70%。

　　现场配电柜：380V，50Hz，三相五线，带短路保护等。

　　设备应安装专用接地，其接地电阻不超过 4Ω。

　　提供必要的起重设备及人员。

　　提供设备现场调试所需材料如钢板等。

　　激光切割设备正常工作所需的辅助条件:

　　1）切割辅助气体（N2、O2）；
