ZK4236-11ZR-U270-1816行程限位器 接线说明

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　ZK4236-11ZR-U270-1816行程限位器 接线说明

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触��后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　ZK4236-11ZR-U270-1816行程限位器 接线说明

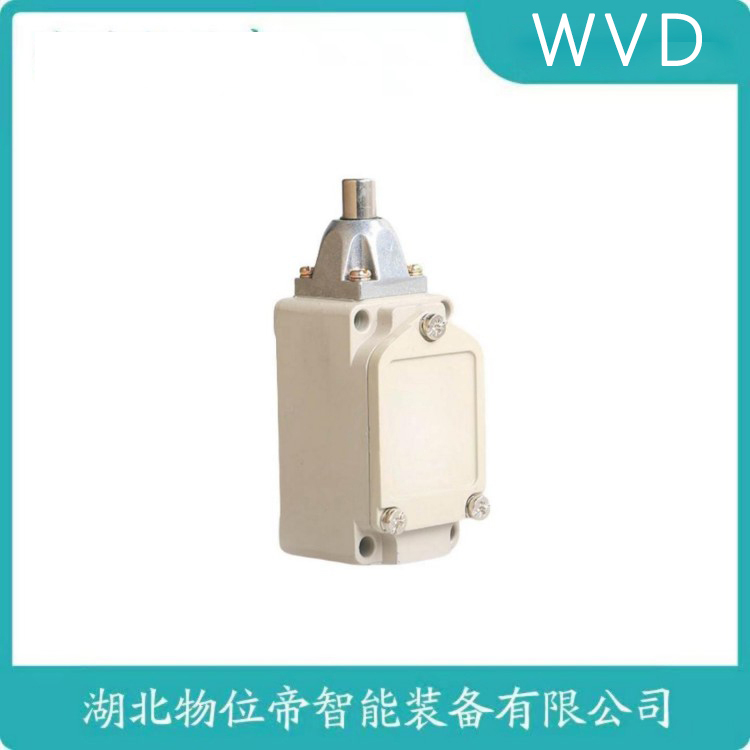

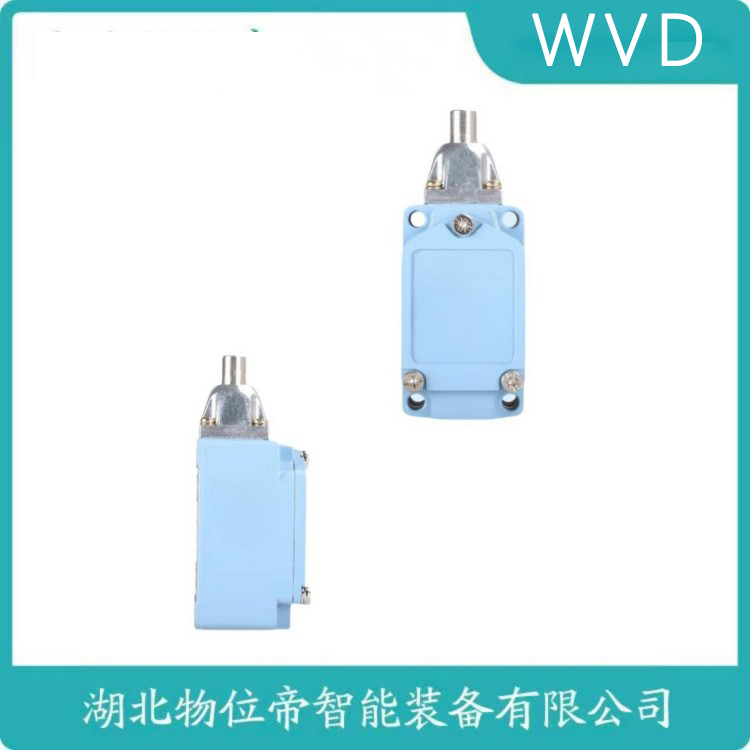

　　本产品为机械式行程限位器，主要用于各类机械设备中实现行程控制与限位保护，确保设备在设定范围内安全运行。接线端子采用标准化设计，共设3个接线端子：COM为公共端，NC为常闭触点，NO为常开触点。使用时，将电源线接入COM端，根据控制需求选择NC或NO端连接负载线路，接线时需确保端子拧紧，避免接触不良影响信号传输。该产品结构紧凑，动作灵敏，防护等级达IP54，可适应工业环境中的粉尘、潮湿等工况。广泛应用于机床、自动化生产线、起重设备等需位置控制的场合，为设备运行提供可靠安全保障，有效避免超程运行导致的故障风险。
