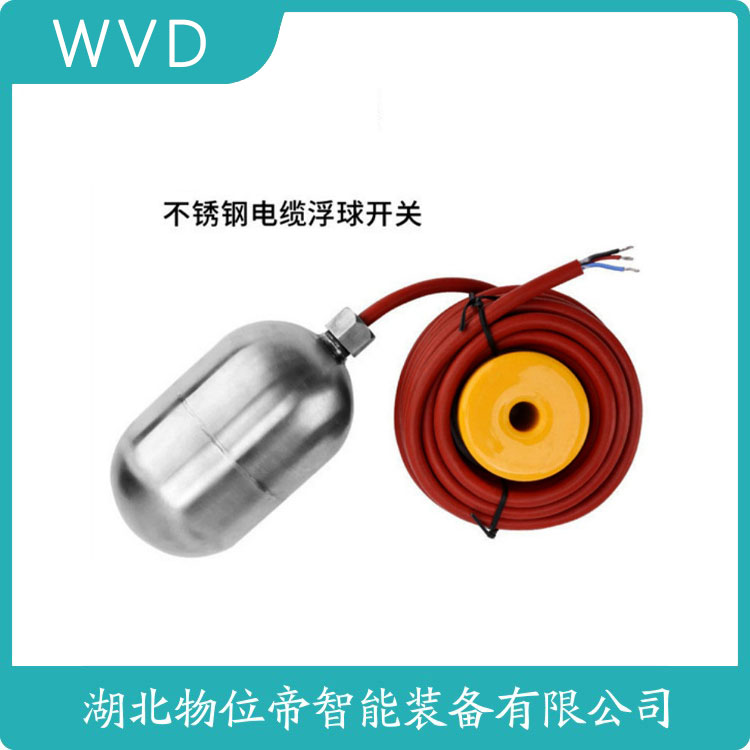

FT-3A干簧浮球液位控制器 产品参数

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

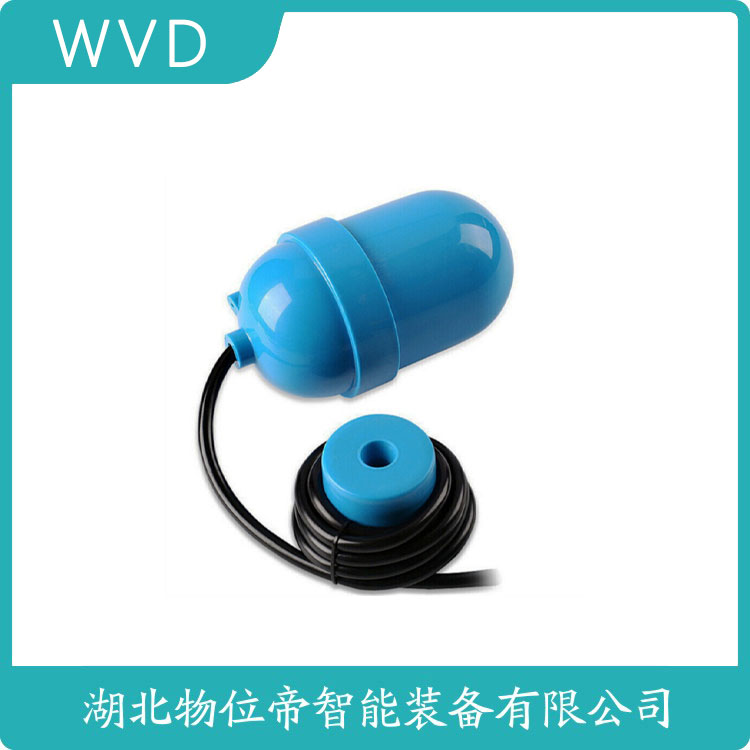

　　FT-3A干簧浮球液位控制器 产品参数

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　���势：结构紧凑，可直接显示液位高度，适合现场观察。

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

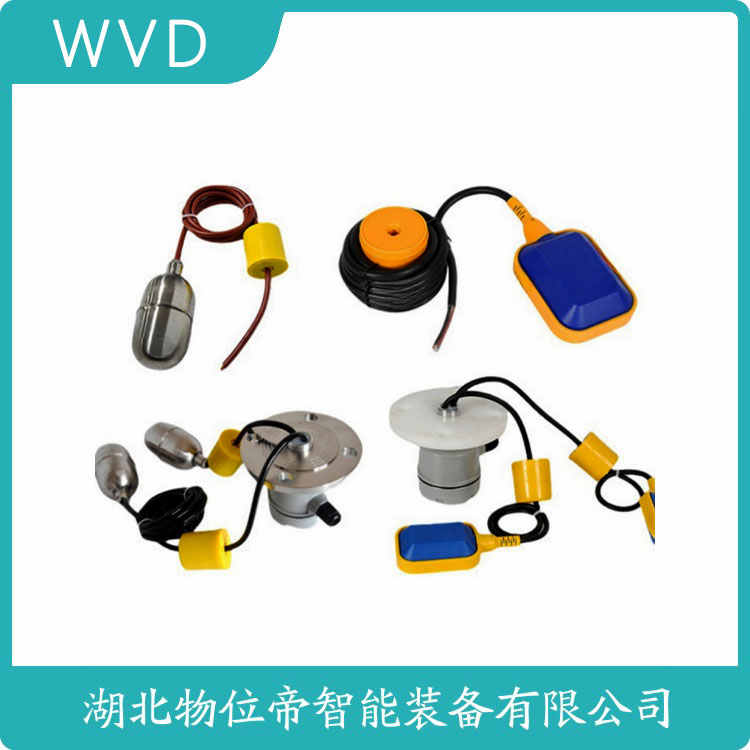

　　FT-3A干簧浮球液位控制器 产品参数

　　FT-3A干簧浮球液位控制器通过内部干簧管与磁浮球的联动实现液位检测。当液位变化时，浮球随液位移动，驱动干簧管触点动作，输出开关信号。结构设计紧凑，无需外部供电即可完成液位监测，具有响应灵敏、密封性强的特点。

　　核心参数包括：测量范围0-5m（可选多种量程），工作温度-20~120℃，工作压力≤1.6MPa，浮球材质为316L不锈钢（耐腐蚀），触点类型常开/常闭可选，触点容量AC250V/5A、DC30V/10A，防护等级IP65。

　　适用于水、油、弱腐蚀性液体等介质，广泛用于储罐、水箱、反应釜等容器的液位控制。产品无机械磨损，使用寿命长，安装维护便捷，可满足不同工况下的液位监控需求。
