深圳圆木自动测量光幕 含安装指导

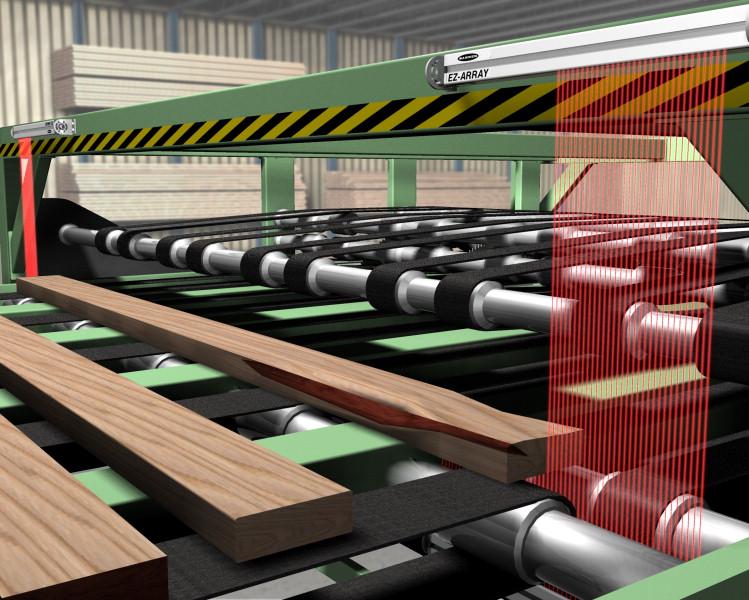

在木工行业中，测量和切割直径长度均匀的圆木板材是非常关键的一步。而传统的测量方法需要人工测量，效率低下且误差较大。因此，为了解决这一问题，木工机械在线测量光幕开始被广泛应用。测量光幕可应用在木材加工行业，能测量目标的长度、宽度、直径等尺寸信息以及检测目标是否产生变形。检测木材变形的原理：弯曲变形会引起木材长度的变化。木材生产线检测光栅基于莫尔条纹原理，通过发射器与接收器对射形成密集红外光束阵列（光轴间距可定制至1.25mm）。当木材通过时遮挡特定光束，接收器将遮挡信号转化为电信号，经RS485/RS232、模拟量（4-20mA/0-10V）或Modbus-RTU协议输出至PLC或机器人控制系统，实现尺寸、位置及缺陷的实时检测。典型产品如深圳品拓PTM系列，采用同步扫描技术抑制干扰，防护等级达IP67，适应-30℃~75℃宽温环境，响应时间＜20ms。

选型与安装指南

• 精度需求：高精度场景（如精密切割）选光轴间距1.25-5mm产品；常规场景可选5-10mm。
• 环境适配：粉尘环境需选IP65以上防护等级；高温场景预留热膨胀补偿空间（钢铁材料膨胀系数约11μm/℃·m）。
• 系统兼容：确认信号输出方式与现有控制系统匹配，优先选择支持Modbus-RTU或工业以太网协议的产品。
• 安装规范：安装面平行度≤0.1mm，平面度≤0.03mm；电源线与信号线分开走线，采用屏蔽电缆；定期清洁光学元件，每季度校准系统精度。
