7ML1201-2AEOO一体化超声波水位计 操作流程

　　超声波液位计产品资料

　　一、产品概述

　　超声波液位计是一种利用超声波技术实现非接触式液位测量的仪表，广泛应用于工业、市政、农业等领域。其通过发射超声波脉冲并接收反射波，计算声波往返时间，结合声速换算得出液位高度。

　　二、技术参数

　　量程范围：0—60米（支持定制扩展）。

　　精度：0.5%—1.0%FS（全量程范围），分辨率3mm或0.1%（取大值）。

　　输出信号：支持4-20mA模拟量、RS485/RS232数字通信、无线GPRS输出。

　　供电方式：DC24V（二线制/三线制）、AC220V（四线制），支持防爆环境。

　　防护等级：仪表IP66，探头IP68，适应恶劣环境。

　　环境适应性：仪表工作温度-20℃至60℃，探头工作温度-20℃至80℃。

　　7ML1201-2AEOO一体化超声波水位计 操作流程

　　三、核心功能

　　非接触测量：通过超声波反射原理，无需与介质接触，避免污染或腐蚀风险。

　　高精度与稳定性：采用时间差测量技术，实现毫米级精度，适应复杂工况。

　　智能信号处理：内置回波分析算法，自动滤除虚假信号，提升抗干扰能力。

　　多参数输出：支持模拟量、开关量、数字通信接口，兼容PLC、DCS等控制系统。

　　温度补偿功能：内置声速温度补偿公式（环境声速=331.5+0.6×温度），消除温度影响。

　　四、结构组成

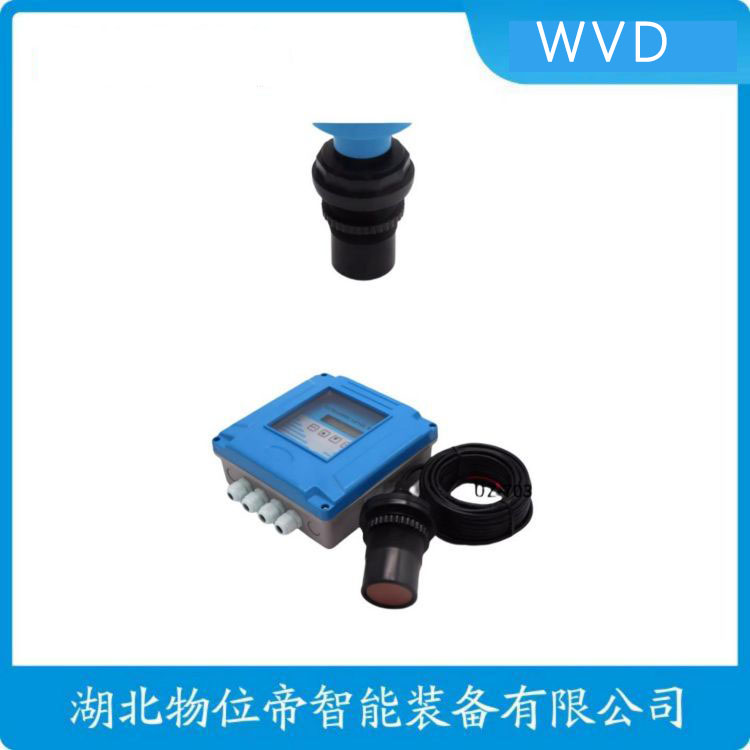

　　超声波换能器（探头）：发射与接收超声波信号，采用PVDF材质或物理密封型设计，防护等级IP68。

　　驱动电路模块：控制信号发射与接收，集成功率调整、增益控制功能。

　　电子液晶显示模块：实时显示液位高度，支持中英文界面切换。

　　防护外壳：聚材质，耐化学品腐蚀，适用于强酸、强碱环境。

　　7ML1201-2AEOO一体化超声波水位计 操作流程

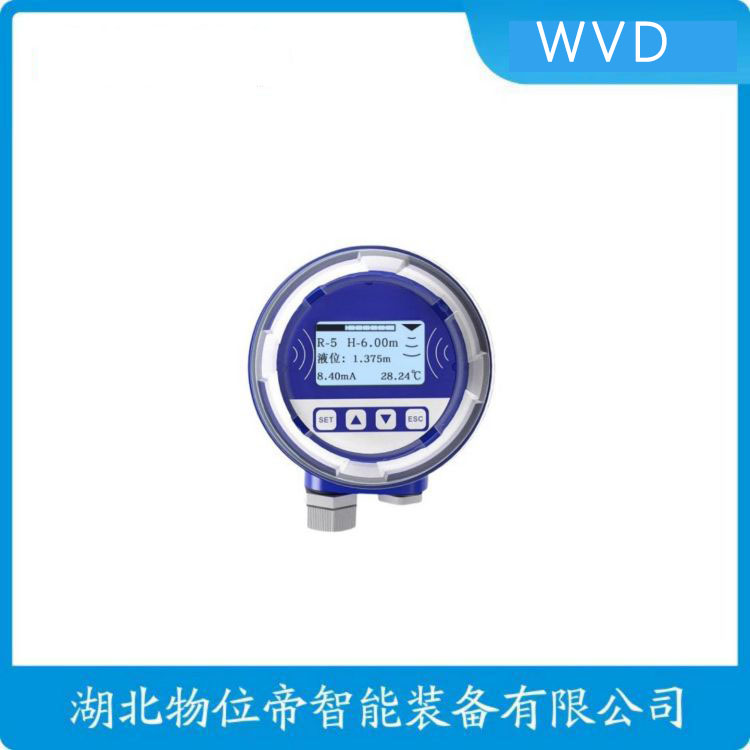

　　7ML1201-2AEOO一体化超声波水位计，专为水位监测设计，集发射、接收、显示于一体。安装时需将传感器垂直固定于监测点上方，确保探头与水面无遮挡，距离根据量程调整（通常0.5-10米可调），安装稳固后通电准备。

　　开机后进入参数设置界面，通过按键输入对应量程、单位（米/厘米）及报警阈值（可选）。设备自动发射超声波信号，经液面反射后接收，实时计算并显示水位数据，支持RS485等标准输出，便于接入监控系统。监测过程中，屏幕同步显示信号强度及工作状态，保障数据可靠性。

　　日常需定期清洁传感器表面，避免水渍、粉尘影响测量精度；设备具备IP65防护等级，可适应潮湿环境。适用于水务、环保、农业灌溉、污水处理等领域，为水位动态管理提供便捷、高效的解决方案。
