KHJ-1C浮球液位计 产品参数

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　KHJ-1C浮球液位计 产品参数

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

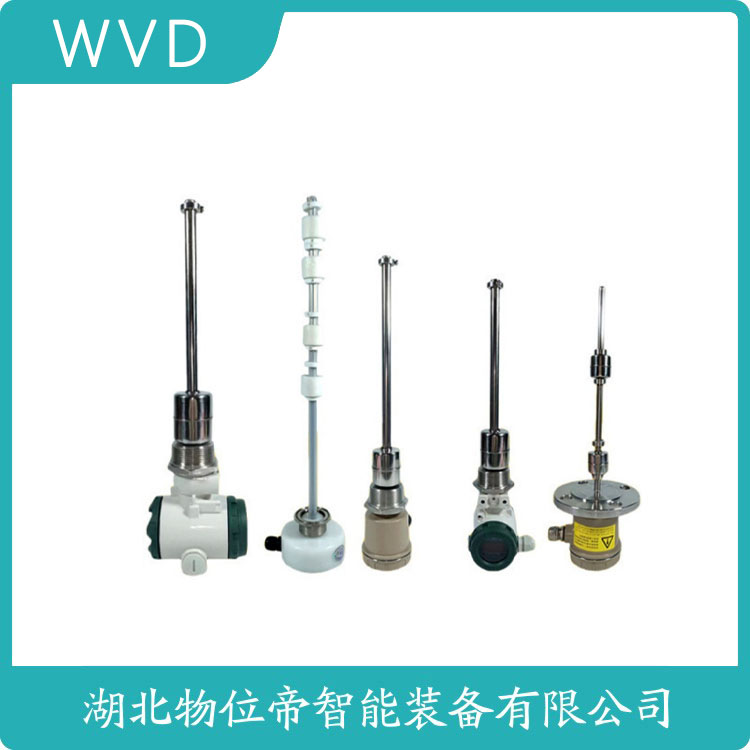

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　KHJ-1C浮球液位计 产品参数

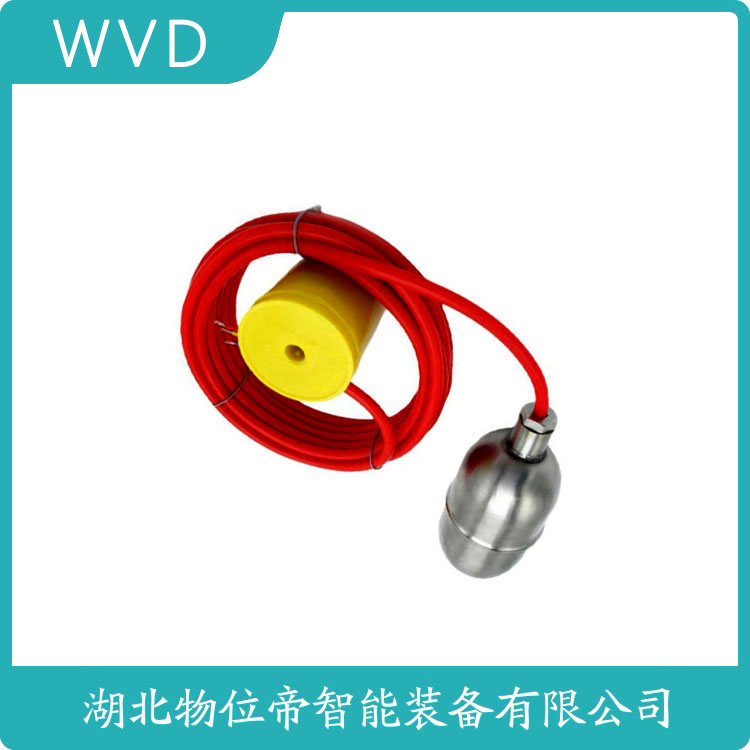

　　KHJ-1C浮球液位计适用于各类容器液位的测量，广泛应用于工业储罐、反应釜等场景。

　　测量范围为0-5米，精度达±1.5mm，确保液位数据实时可靠。主体采用304/316不锈钢材质，浮球可选PP或不锈钢，兼容水、油、弱腐蚀性等多种介质，适应不同工况需求。

　　工作温度-20~120℃，压力≤1.6MPa，输出信号为4-20mA/HART标准，便于系统集成与远程监控。防护等级IP65，具备防尘防水性能，可在恶劣环境中稳定运行。

　　安装方式灵活，支持法兰或螺纹连接，结构简单、维护便捷，有效降低使用成本。整体设计兼顾性与耐用性，为液位管理提供高效解决方案。
