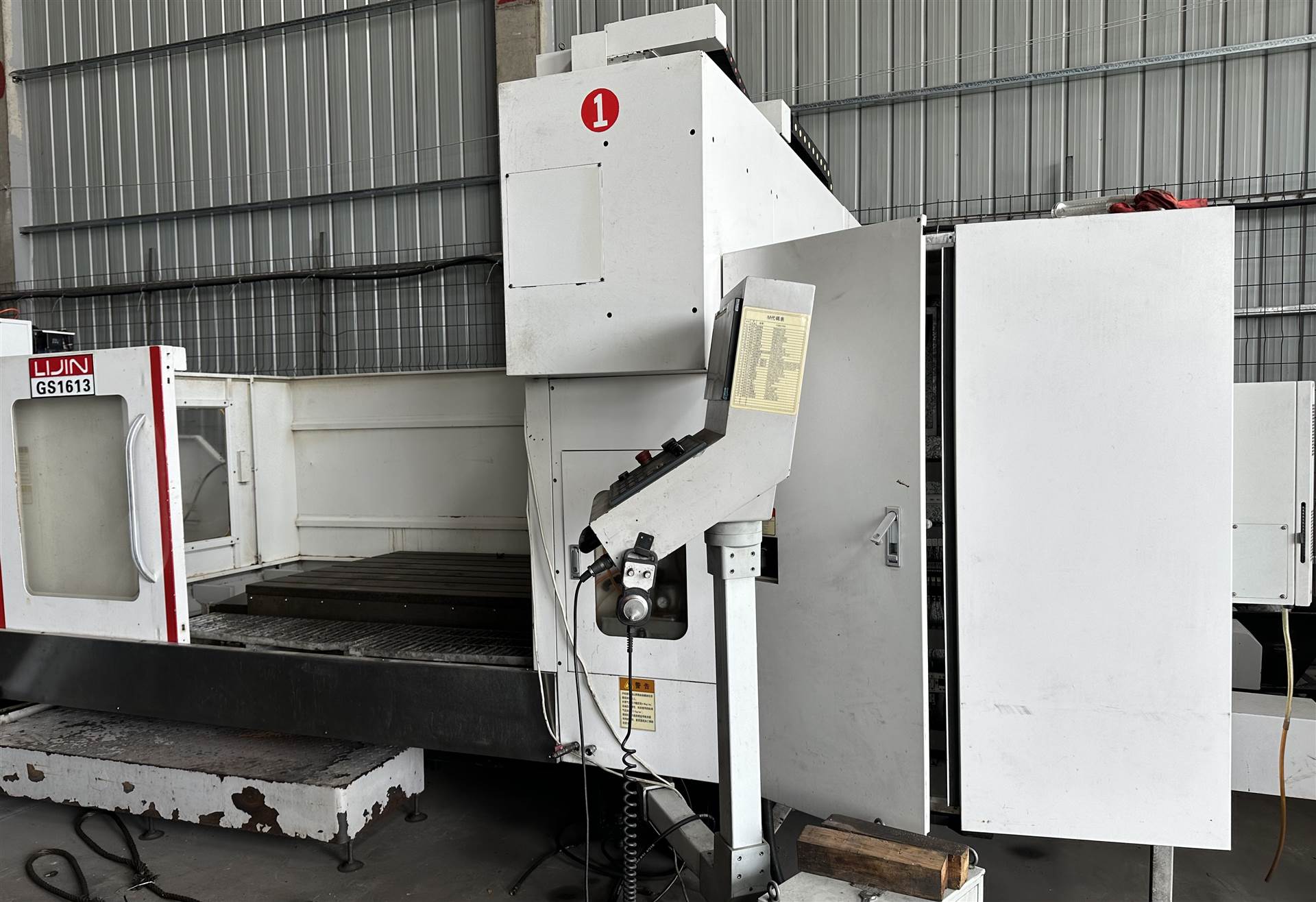

立劲GS1613数控龙门加工中心

　　立劲GS1613龙门数控加工中心详细参数

　　一、基础档案

　　品牌：立劲

　　型号：GS1613

　　厂家：宁波立劲博创机械工业有限公司

　　出厂日期：2023年6月

　　设备类型：龙门式数控加工中心

　　控制形式：数控

　　控制系统：发那科0iMF Plus

　　布局形式：龙门式

　　适用范围：通用，精密级

　　动力类型：电力（伺服驱动+液压+气动）

　　二、工作台参数

　　工作台尺寸：1600×1300mm

　　T型槽：7条，槽宽18mm，等距分布

　　工作台最汏承重：6000kg

　　工作台面至地面高度：约950mm

　　三、三轴行程

　　X轴行程：1600mm

　　Y轴行程：1300mm

　　Z轴行程：800mm

　　门宽（立柱内宽）：1400mm

　　门高（横梁下沿到工作台）：900mm

　　主轴鼻端到工作台距离：150-950mm

　　主轴中心到立柱前表面距离：650mm

　　四、导轨与传动

　　X/Y轴：二线一硬（Y轴两条重载线轨，X轴硬轨）

　　Z轴：重载矩形硬轨

　　传动：三轴伺服电机+滚珠丝杠，半闭环控制

　　五、主轴参数

　　主轴形式：齿轮头（重切削齿轮箱）

　　主轴锥度：BT50

　　主轴转速范围：50-6000r/min

　　主轴电机功率：22kW（连续），30kW（30分钟）

　　主轴鼻端：BT50-100

　　主轴最汏扭矩：850Nm

　　六、刀库系统

　　刀库容量：24把

　　刀库形式：圆盘式刀库

　　换刀方式：机械手换刀

　　最汏刀具重量：25kg

　　最汏刀具直径：125mm（邻位空160mm）

　　七、进给速度

　　快速移动速度：X/Y 16m/min；Z 10m/min

　　切削进给速度：1-8000mm/min

　　八、整机配套

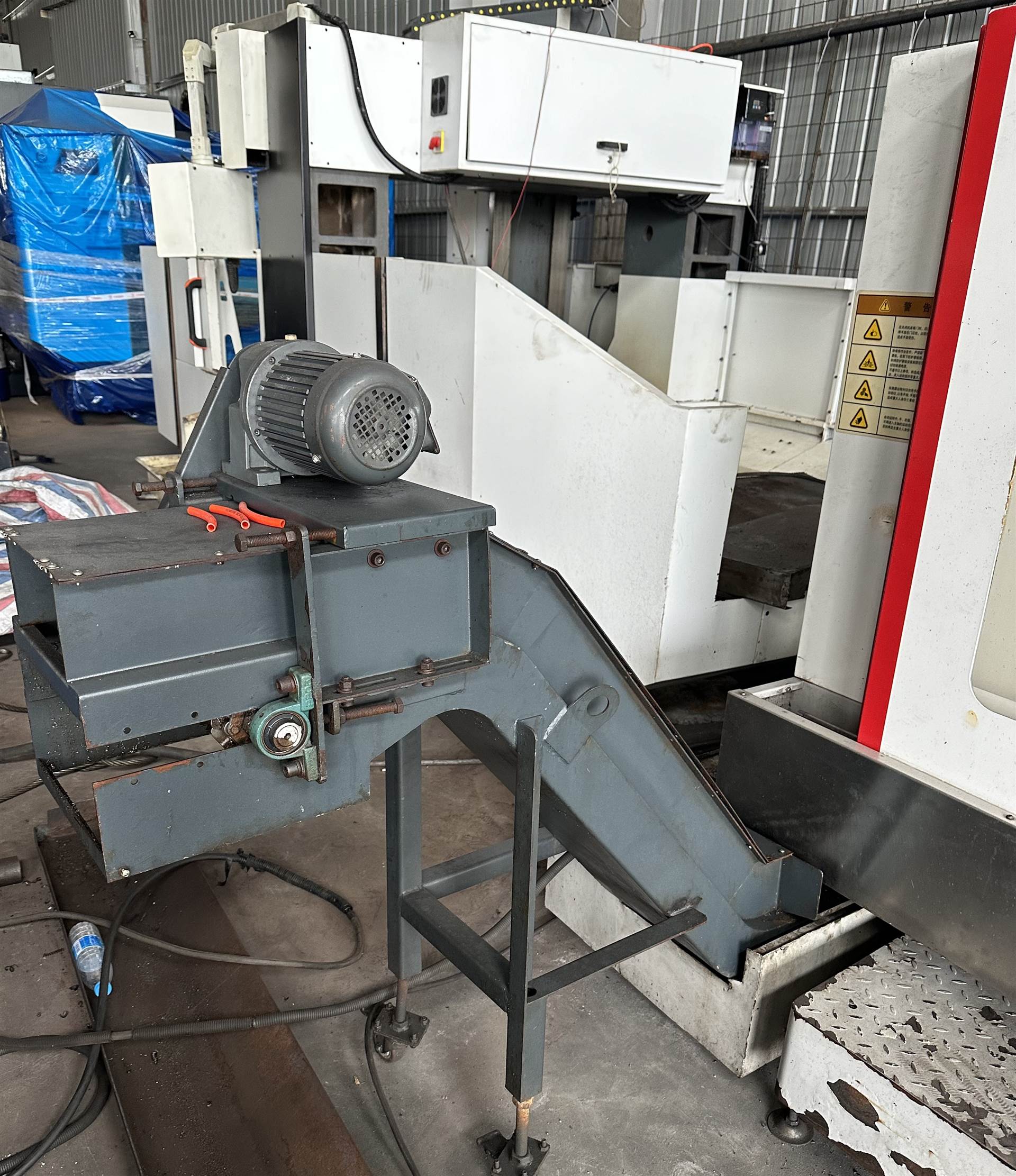

　　排屑机：链板式自动排屑器（带水箱）

　　冷却系统：高压冷却泵，内冷+外冷喷嘴

　　自动润滑：集中自动润滑站

　　气动系统：标配气动松刀、吹气

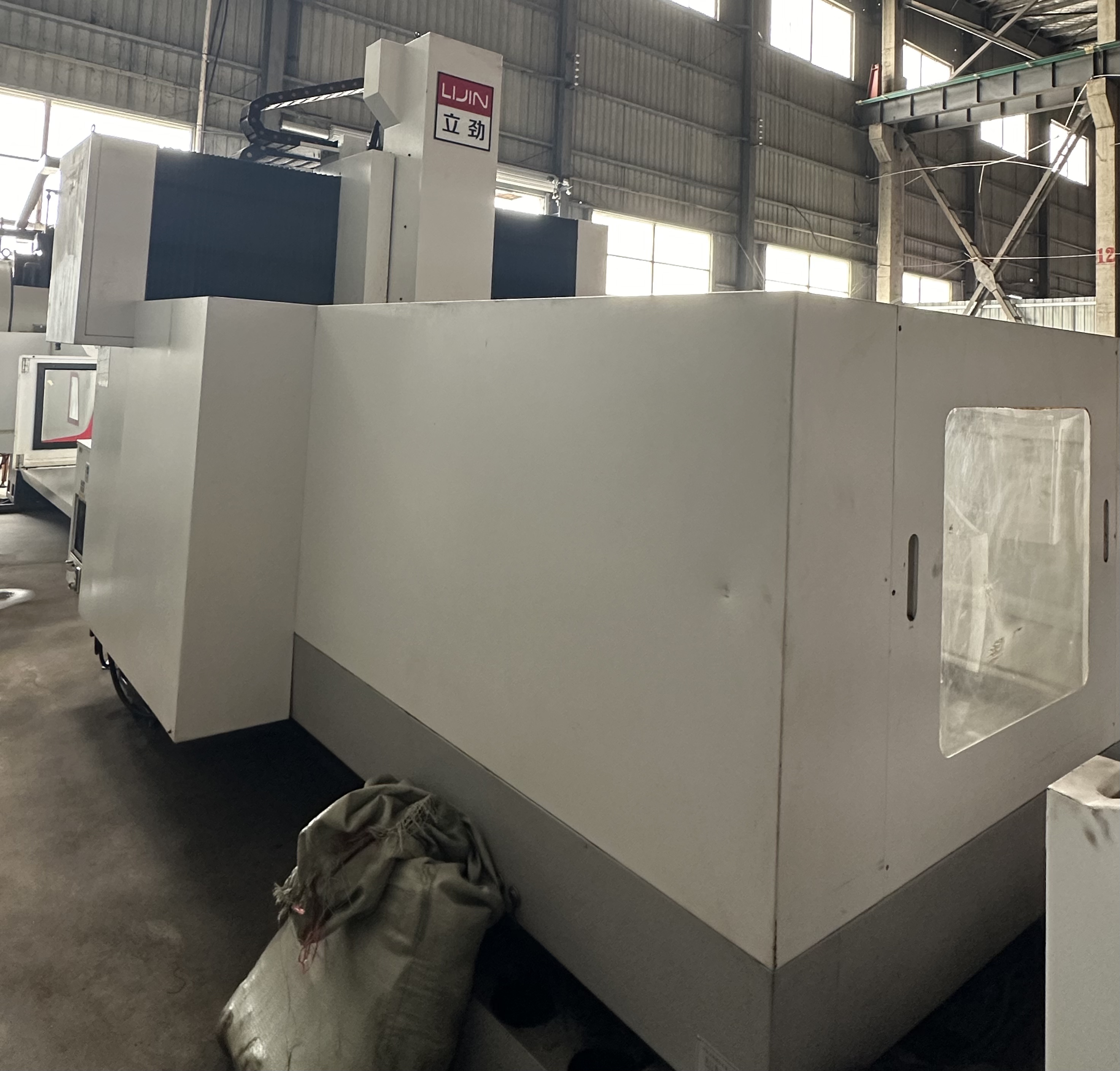

　　全封闭防护：内钣金+外全罩防护，带观察窗

　　外形尺寸（长×宽×高）：约4400×3400×3600mm

　　整机重量：约20000kg

　　适用行业：模具、工程机械、钢结构、自动化底板、航空配件、汽车零部件、不锈钢制品、通用机加工

　　作用对象：板材、模具、阀体、机架类零件；铣、钻、镗、铰、攻丝加工
