上海齿典XQ2010轻型龙门铣床 850宽1.6米台面重型龙门铣

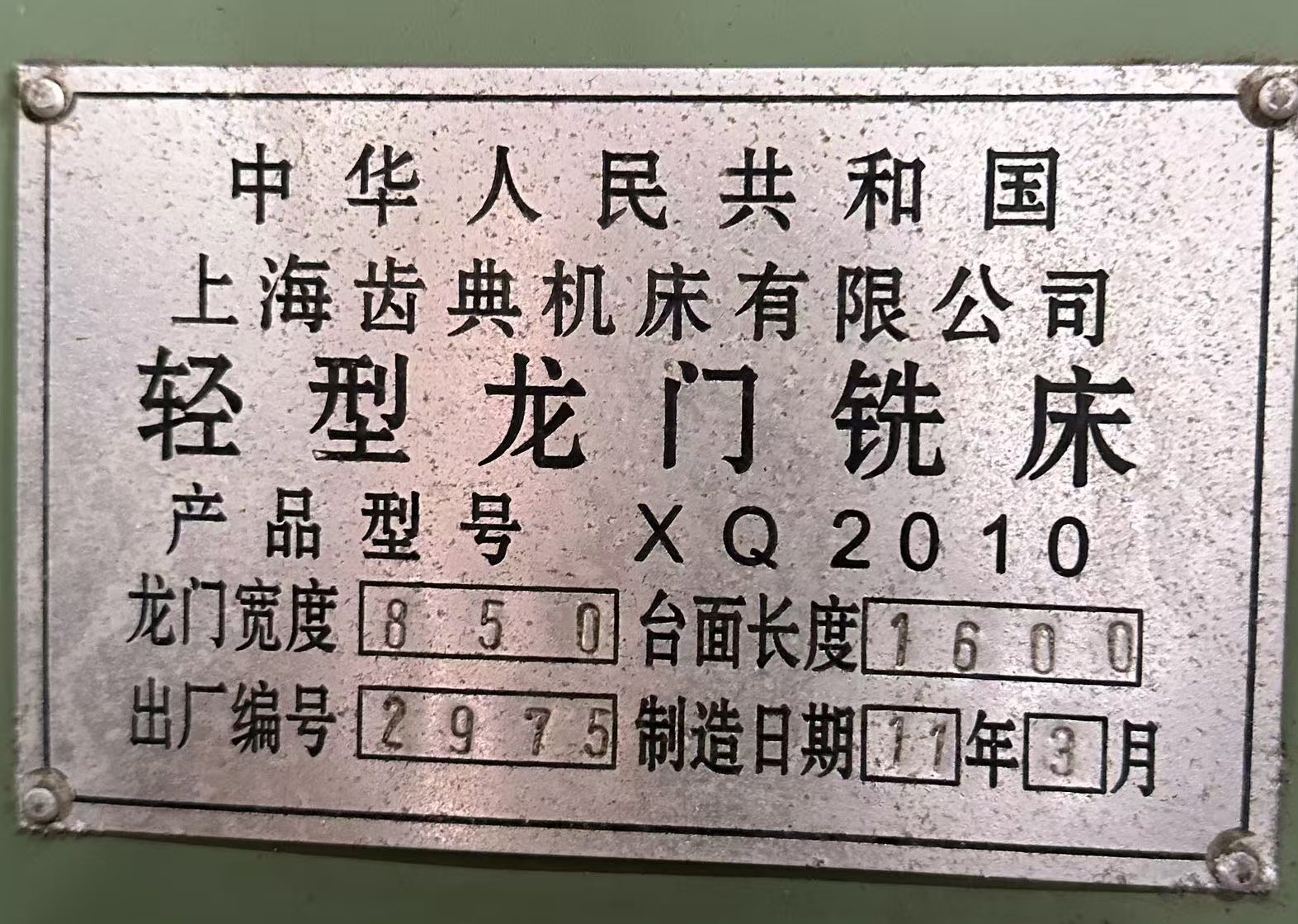

　　一、基础铭牌参数

　　1. 生产厂家：上海齿典机床有限公司

　　2. 设备型号：XQ2010 轻型龙门铣床

　　3. 龙门内宽：850mm

　　4. 工作台总长：1600mm

　　5. 出厂编号：2975

　　6. 出厂日期：2011年3月

　　二、行程加工参数

　　1. X轴工作台纵向行程：1000mm

　　2. Y轴龙门横梁横向行程：800mm

　　3. Z轴铣头垂直升降行程：400mm

　　4. 工作台有效加工尺寸：1600×850mm

　　5. 龙门通过高度（工件高度）：500mm

　　三、工作台配置

　　1. 工作台规格：1600×850mm

　　2. T型槽：5条T型槽，槽宽22mm，等距排布

　　3. 工作台承重：1200kg

　　4. 工作台面离地高度：780mm

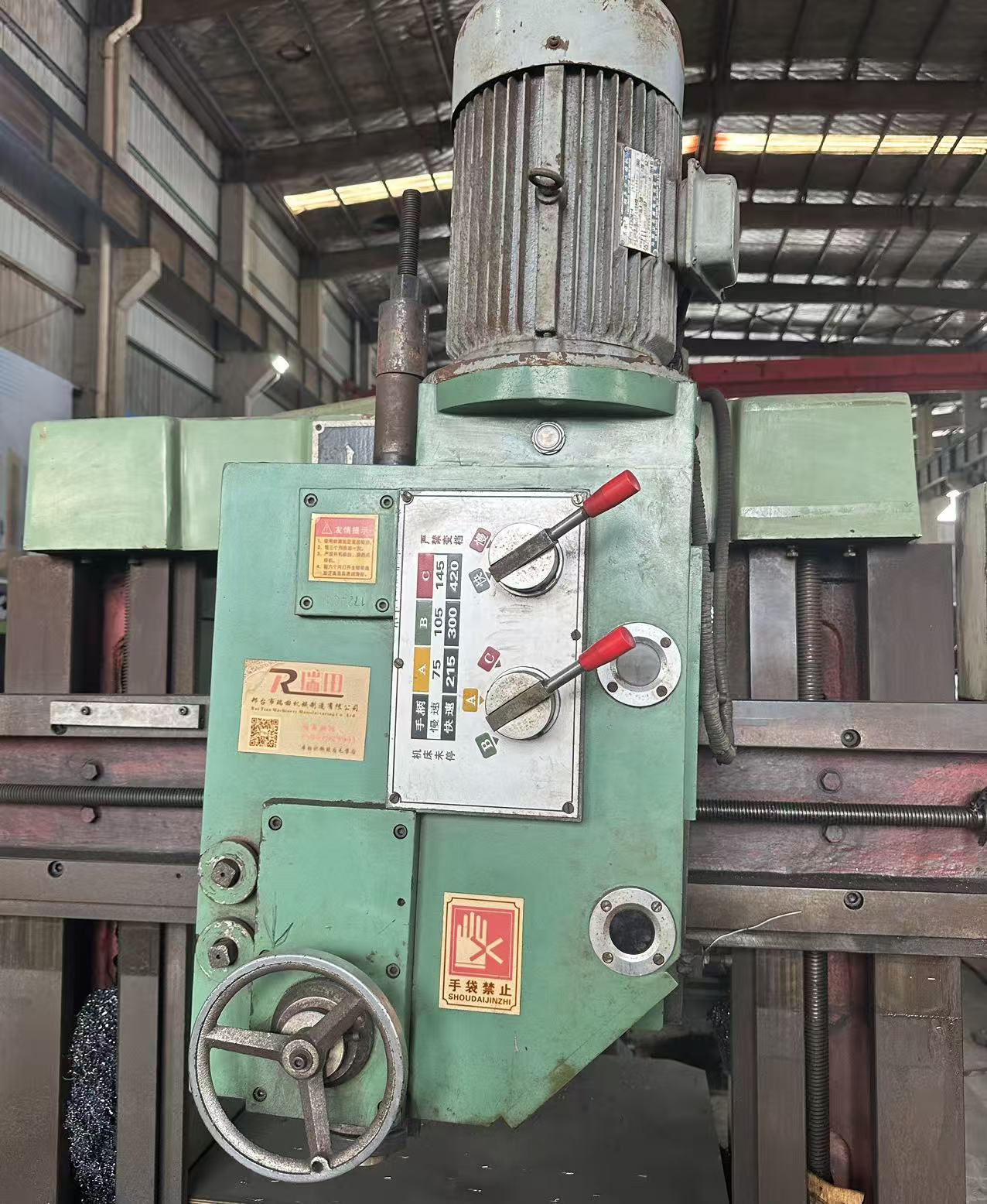

　　四、主轴铣头参数

　　1. 主轴传动形式：皮带式主轴

　　2. 主轴转速档位：8级机械变速

　　3. 转速范围：75~420r/min（低速75/105/145/215；高速300/420）

　　4. 主轴锥孔：NT40

　　5. 主轴电机功率：5.5KW

　　6. 铣头结构：单立铣头，手动升降+手动进给

　　五、导轨与传动系统

　　1. 导轨类型：全硬轨（立柱、横梁、工作台均淬火矩形硬轨）

　　2. 进给传动：丝杠机械手动进给，可选配电动走叨

　　3. 传动方式：联合传动（电机+机械齿轮丝杠传动）

　　4. 自动化程度：半自动（手动进给，主轴电机驱动切削）

　　六、整机外形与重量

　　1. 整机外形尺寸：2600×1450×1850mm

　　2. 设备总重量：5000kg

　　七、适用与精度

　　1. 精密等级：精密级

　　2. 加工用途：板材、模具底板、机械底座、钢结构平面铣削

　　3. 适用行业：工程机械、模具、五金、钢结构、通用机加工

　　4. 平面加工直线度、平面度精密稳定，适合钢、铸铁、铝件重切削

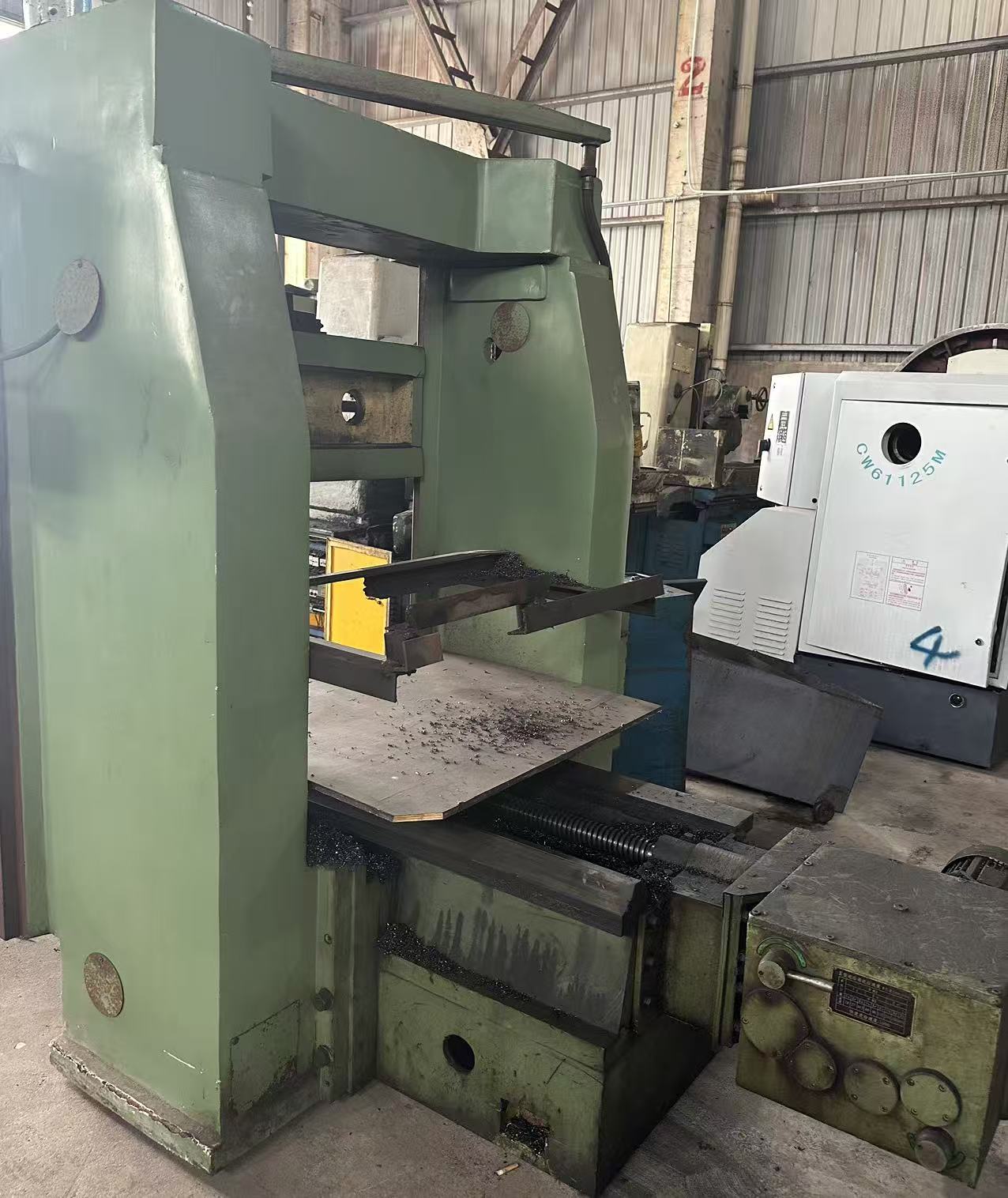

　　这款2011年出厂上海齿典XQ2010轻型龙门铣床，原厂整机铸造龙门框架，厚重铸铁床身减震性优异，长期重切削不易变形，耐用性强。设备龙门内宽850mm，工作台有效长度1600mm，加工行程充足，适配各类钢板、铸件、模具板材的平面、台阶铣削加工。

　　主轴采用机械多档位变速，75-420转转速区间覆盖粗铣、精铣需求，大扭矩切削，吃叨量大、加工效率高。整机全硬轨结构，导轨经过淬火耐磨处理，承重能力强，适合大件重型工件加工。手动进给搭配快速进给档位，操作简单易上手，维修成本低，无需复杂数控编程，车间操作工可快速上手。

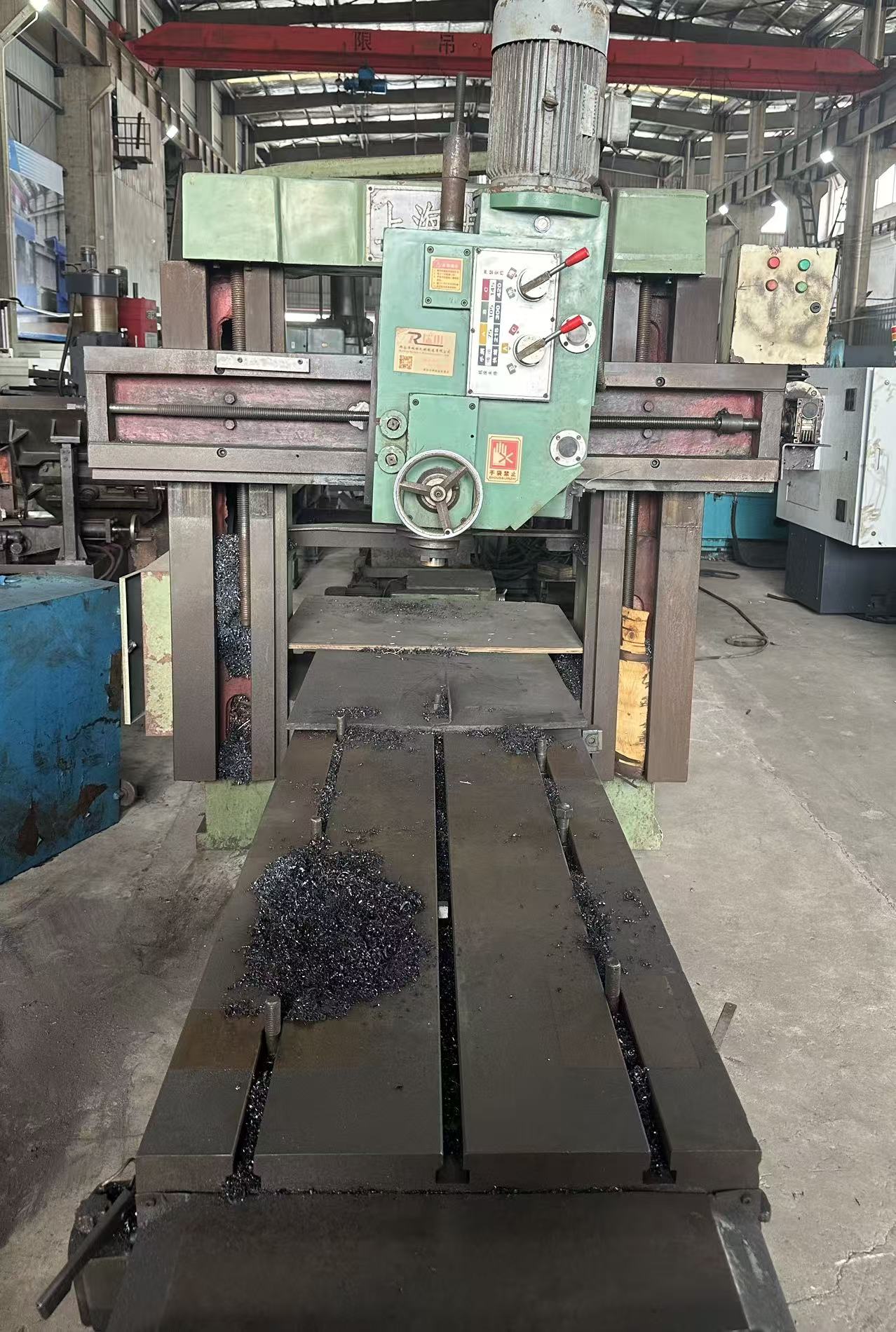

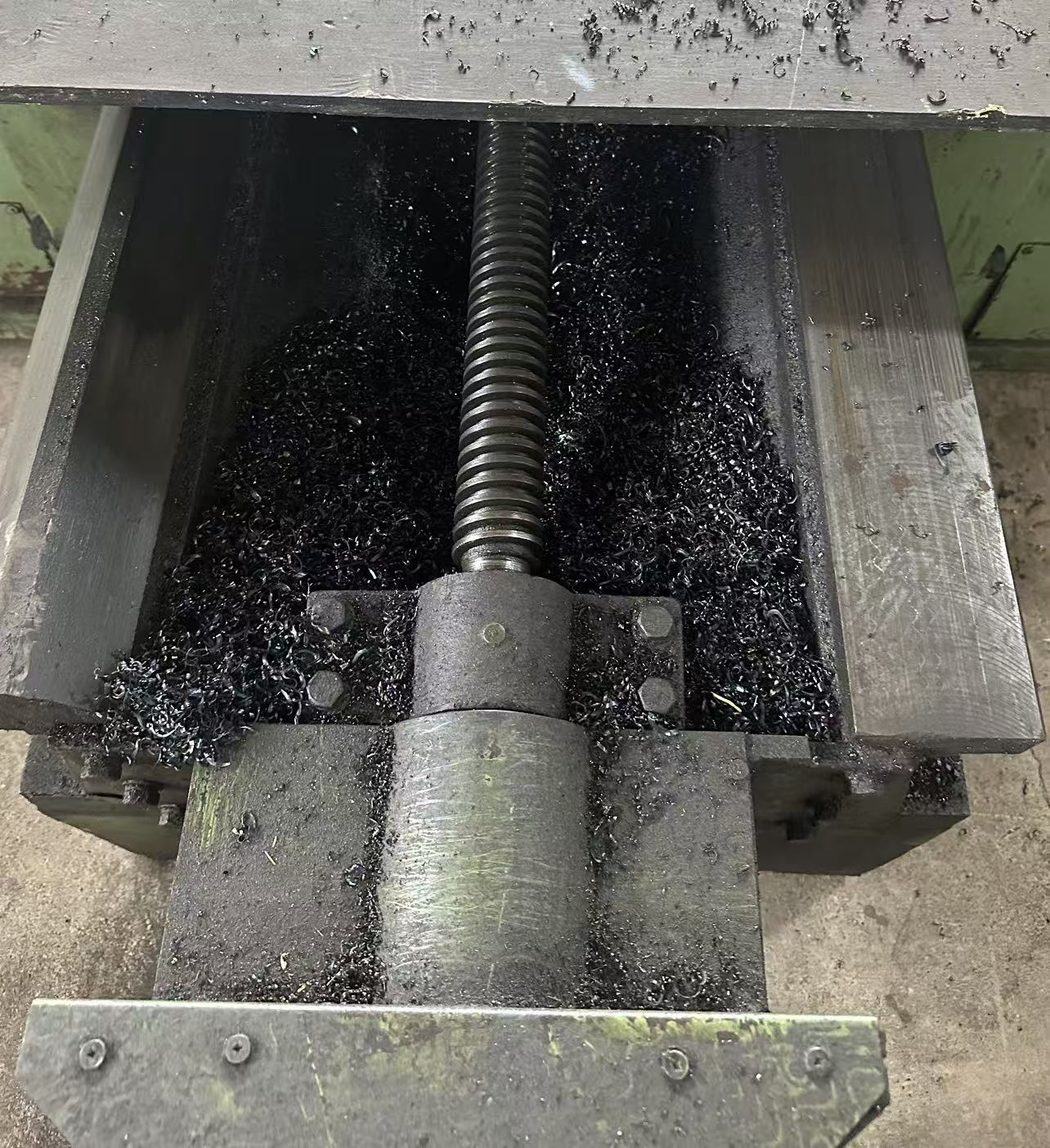

　　设备现场实拍，实机正常使用，无大修、床身无开裂，传动丝杆间隙小，精度稳定。广泛用于钢结构、模具、机械配件、钣金行业平面加工。相比全新设备价格优势明显，仓库可随时试机，物流装车一站式安排，中小型加工厂平面加工高性价比优选设备。
