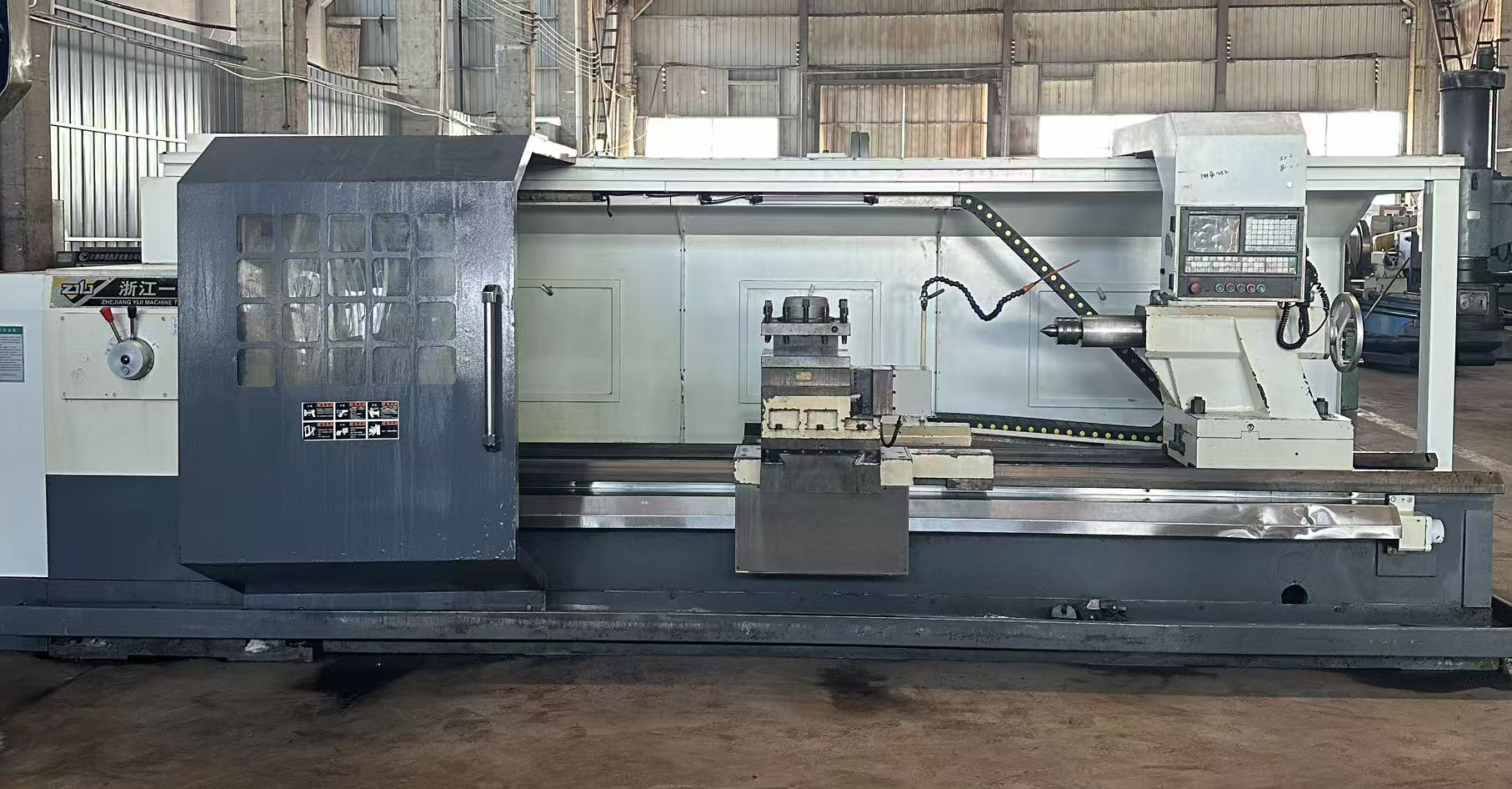

2016年CAK61100-3000数控车床 1米卡盘重型数控车

　　一、基础铭牌参数

　　1. 生产厂家：浙江一机床制造有限公司

　　2. 设备型号：CAK61100

　　3. 加工规格：回转直径1000mm，加工长度3000mm

　　4. 出厂编号：160164

　　5. 出厂日期：2016年08月08日

　　6. 控制系统：广州数控GSK980TDb系统

　　二、核心加工尺寸参数

　　1. 床身上回转直径：1000mm

　　2. 拖板上回转直径：680mm

　　3. 工件加工长度：3000mm

　　4. 主轴通孔直径：130mm

　　5. 标配卡盘：四爪单动重型卡盘，卡盘直径630mm

　　三、主轴系统参数

　　1. 主轴传动：齿轮变速+变频电机联合传动

　　2. 主轴电机功率：11kW变频主电机

　　3. 主轴转速范围：10~800r/min，多档机械变速

　　4. 主轴头部连接：重型法兰连接，适配大直径卡盘

　　5. 变频驱动器：SK品牌大功率变频驱动

　　四、三轴行程与进给参数

　　1. X轴���程：520mm（径向切削行程）

　　2. Z轴行程：3000mm（纵向加工行程）

　　3. X轴快速移动速度：4m/min

　　4. Z轴快速移动速度：6m/min

　　5. 进给控制：伺服电机驱动，精密滚珠丝杠传动

　　6. 丝杠防护：全封闭工程塑料拖链防护

　　五、叨架与尾座参数

　　1. 叨架形式：立式重型四工位电动叨架

　　2. 叨位数量：4工位，支持外圆、端面、内孔叨具同时安装

　　3. 叨具安装截面：32×32mm重型叨杆

　　4. 尾座类型：液压锁紧固定式重型尾座

　　5. 尾座套筒锥度：莫氏6号锥度

　　6. 尾座套筒行程：220mm

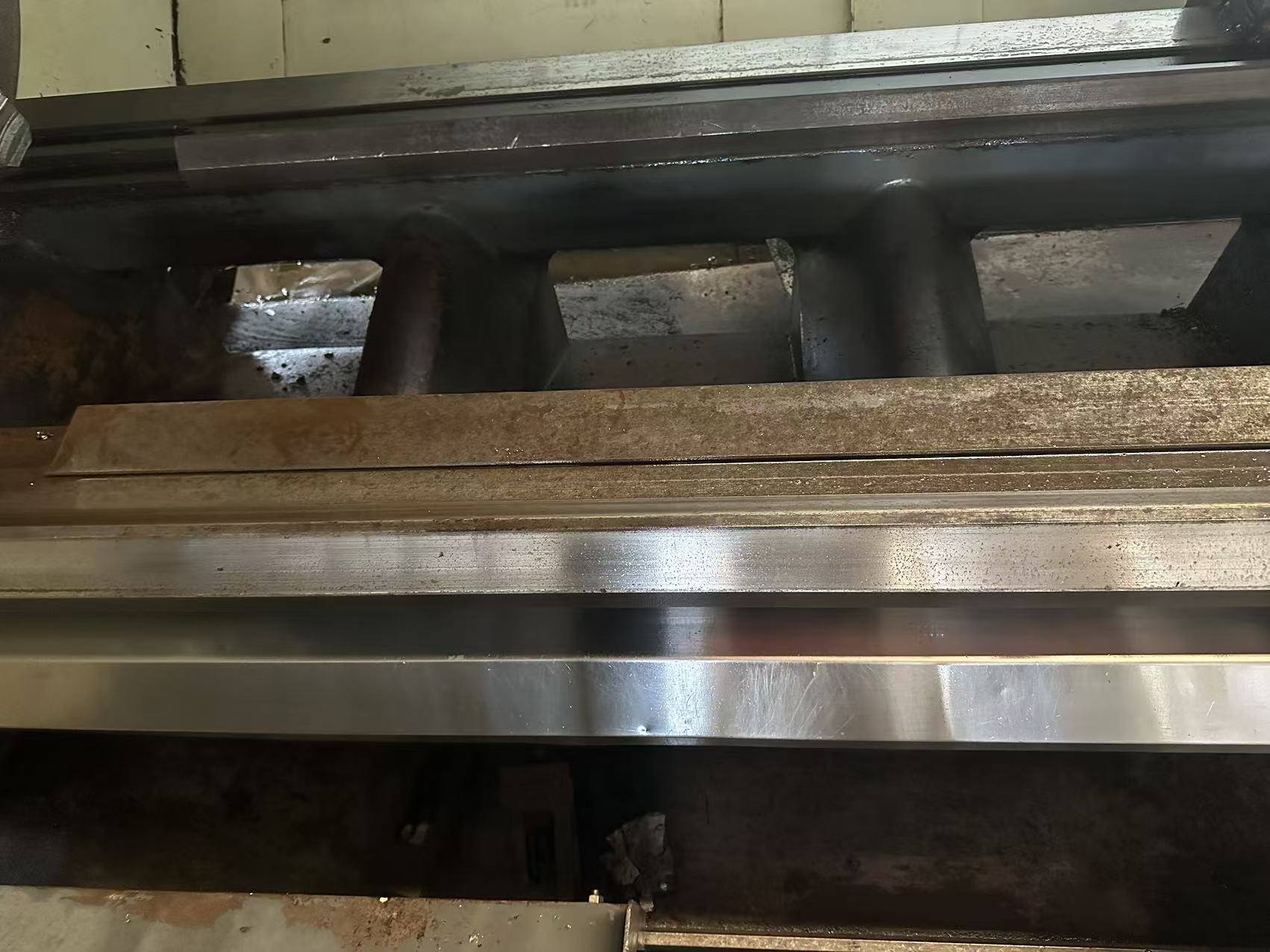

　　六、床身导轨结构参数

　　1. 导轨类型：整体铸造重型硬轨，矩形加宽导轨

　　2. 导轨宽度：600mm宽导轨，高频淬火耐磨处理

　　3. 床身结构：整体一体铸件，加强筋抗震设计

　　4. 润滑系统：全自动集中稀油润滑

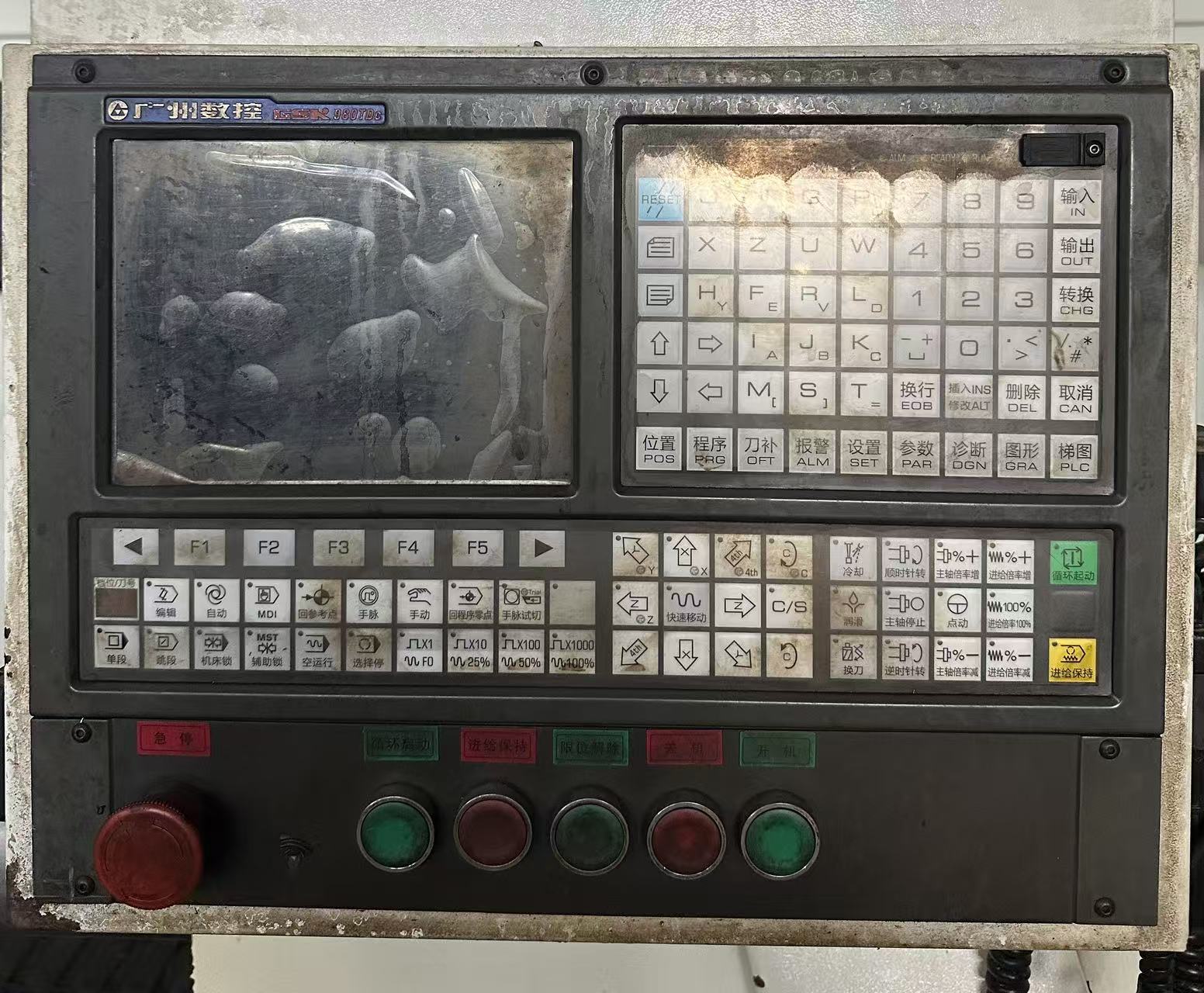

　　七、数控系统功能（广数980TDb）

　　1.系统型号：GSK980TDb总线车床系统

　　2. 控制轴数：2轴（X/Z两轴联动）

　　3. 支持功能：G代码标准编程、循环切削、螺纹加工、恒线速切削、刀具补偿、图形模拟

　　4. 操作面板：MDI手动输入、手轮微调、循环启停、进给倍率调节

　　5. 附加功能：冷却自动控制、主轴启停、刀架自动换刀

　　八、整机电气与外形参数

　　1. 伺服系统：GS2000系列伺服驱动器，配套X/Z伺服电机

　　2. 冷却系统：大流量切削液冷却泵

　　3. 整机外形尺寸：长5200mm×宽1650mm×高1800mm

　　4. 设备净重：约6.8吨

　　5. 防护结构：半封闭钣金防护，前置推拉观察门

　　九、加工适用特性

　　适配重型轴类、法兰、轧辊、模具毛坯、工程机械配件等大尺寸金属切削，可完成外圆、内孔、端面、锥度、圆弧、公制/英制螺纹车削加工，适合铸钢、锻钢、不锈钢等重型工件量产加工。

公司名称：无锡众成机电有限公司

联 系 人：田经理

手 机：13621535595

地 址：江苏无锡市锡山区东港镇东南村民祥路28号
