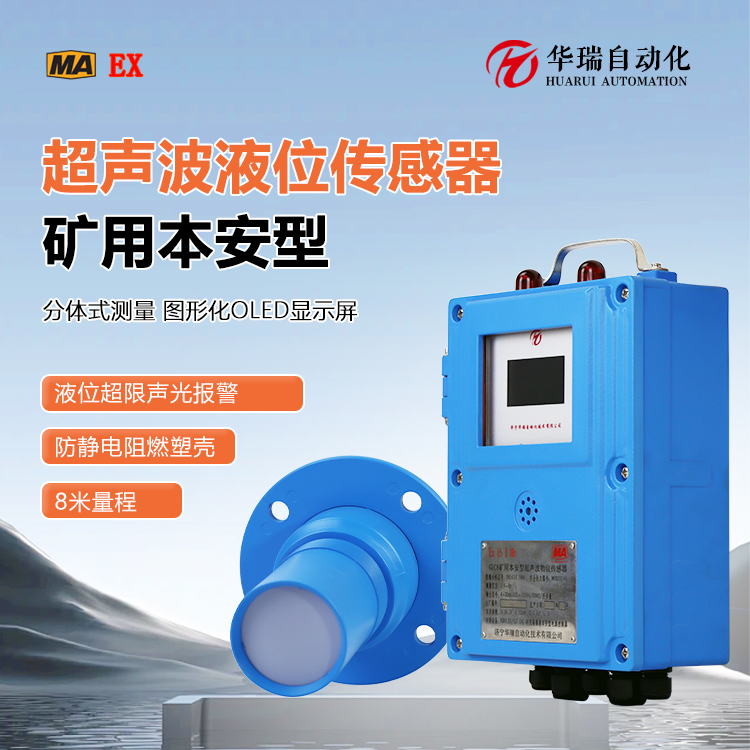

华瑞GUC8A矿用超声波物位计煤矿井下液位采集仪防爆壁挂显示主机

　　华瑞 GUC8A 矿用超声波物位计 是一种专门为煤矿井下等易燃易爆环境设计的非接触式液位测量设备。它将超声波传感器、信号处理单���和防爆显示主机集于一体，通常采用壁挂式安装，用于实时监测水仓、排水沟、沉淀池等的水位。

　　下面为你详细解析这款设备的特点、参数、应用场景及注意事项：

　　产品核心特点

　　1. 矿用防爆设计：

　　符合煤矿安全标准，通常具备 Ex ib I Mb（本质安全型），确保在含瓦斯、煤尘的井下环境中安全使用。

　　主机外壳采用阻燃塑料，壁挂式安装

　　2. 超声波测量原理：

　　非接触式测量，传感器发射超声波脉冲，遇到液面反射后接收，通过计算时间差得出距离。

　　适合测量水、污水、泥浆等液位，不受液体腐蚀性、粘度影响。

　　3. 本地显示与操作：

　　主机自带LCD液晶显示屏，可实时显示当前液位值（米/厘米/百分比）。

　　提供红外，可现场设置参数（如量程、空高、满高、报警点、输出方式等）。

　　4. 信号输出能力：

　　模拟量输出：4 20mA 电流信号，可远传到地面控制中心（如DCS、PLC）。

　　通讯接口：支持 RS485（Modbus RTU） 协议，便于组网互联。

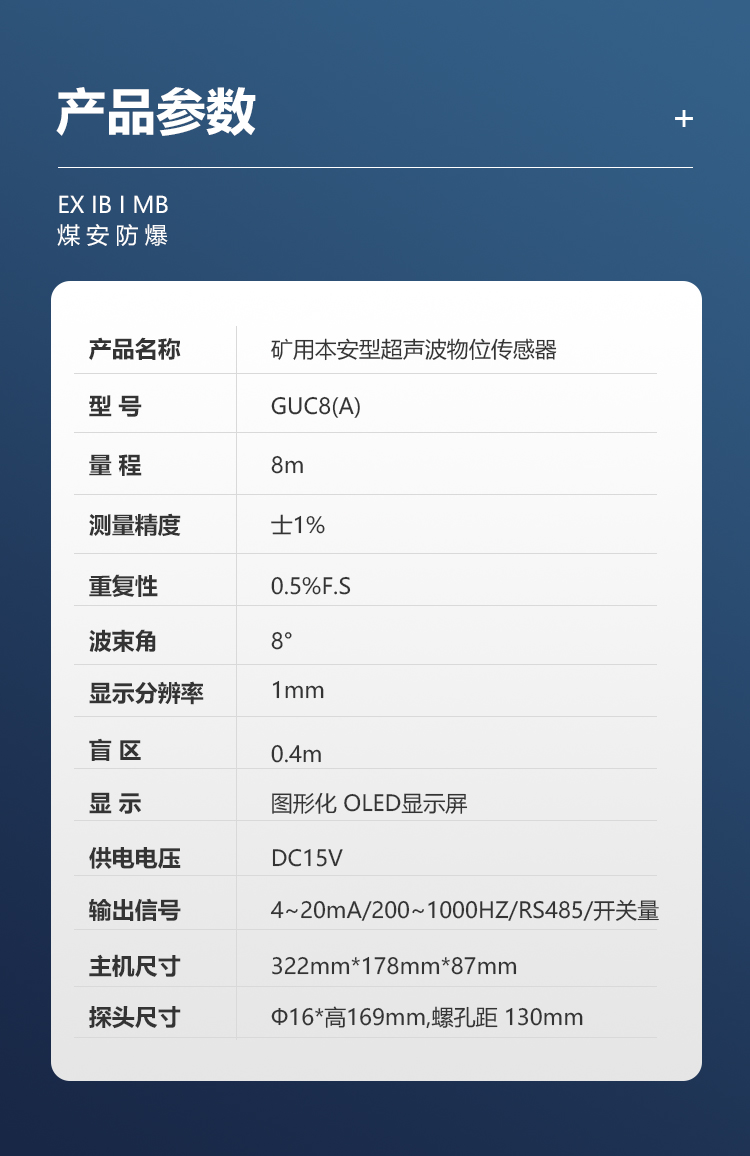

　　关键参数（参考典型值）

　　| 参数项 | 说明 |

　　| : | : |

　　| 型号 | GUC8A

　　| 量程 | 量程：0.3m ～ 8m 或

　　| 盲区 | 约0.3 0.5m (传感器正下方一段距离无法测量) |

　　| 测量精度 | ±0.5%FS 或 ±1%FS (满量程百分比) |

　　| 防爆等级 | Ex ib I Mb (矿用本安型)

　　| 供电电压 | 通常为 DC 15V -26V

　　| 显示方式 | 点阵LCD (带背光) |

　　| 安装方式 | 壁挂式 (主机)、法兰或支架安装 (传感器) |

　　应用场景

　　煤矿井下水仓：实时监测主水仓、采区水仓水位，控制水泵启停。

　　排水系统：在排水坑、排水管路入口监测水位，防止水泵干转或溢流。

　　采掘工作面：临时水窝、集水坑的水位监测。

　　选煤厂：水池、浓缩池、煤泥水仓的液位测量。

　　隧道、矿山：井下巷道、排水沟的液位自动监测。

　　安装注意事项

　　1. 传感器安装：

　　传感器应垂直向下对准液面，安装位置避开入水口、搅拌器、管道等易产生气泡或浪涌的干扰源。

　　传感器探头不可浸入液体中（需留出盲区）。

　　安装法兰或支架应牢固，避免井下震动导致测量偏差。

　　2. 主机安装：

　　壁挂安装于便于观察和维护的位置（如巷道壁、配电硐室墙壁）。

　　使用防爆电缆接头连接电源和信号线，接线需严格遵循本安防爆要求（如隔离、接地、限能）。

　　避免主机直接暴露在淋水或强腐蚀性环境中。

　　3. 环境因素：

　　超声波在含粉尘、水雾、蒸汽浓度高的环境中传播会衰减，影响测量稳定性。必要时可选用低频率或抗干扰型传感器。

　　若液面有大量泡沫或粘稠物料，需考虑选择合适的安装点或改用其他原理液位计（如雷达）。

　　常见问题与解决

　　显示剧烈跳动或不稳定：可能原因包括传感器探头被杂物遮挡、液面有剧烈波动、传感器与液面之间有障碍物（如管道、横梁）、供电电压不稳定。检查并调整安装位置或参数滤波设置。

　　无显示或报警：检查供电电源是否正常、管是否熔断、传感器是否损坏、接线是否松动。

　　测量值与实际偏差大：检查参数设置（空高、满高是否正确），传感器是否偏离垂直方向，或液面存在强烈的反射干扰（如凹面、凸面）。

　　总结建议

　　对于煤矿井下液位采集需求，华瑞GUC8A是一款针对性较强的防爆壁挂显示主机。选型时务必核对以下4点：

　　1. 防爆等级：确认MA标志（煤安认证）和防爆标志是否适应用途（I类煤矿用）。

　　2. 量程与盲区：确保量程覆盖待测液位高度，且液位高于盲区。

　　3. 供电与输出：与现有系统（PLC、DCS）的电源和信号接口匹配。

　　4. 介质特性：确认液体表面无厚泡沫、无强烈湍流、无严重粉尘。
