YHL500矿用本安型流量计壁挂式超声波流量计管道液体流量监测仪

　　YHL500矿用本安型超声波流量计，这是一款专门用于煤矿等易燃易爆环境的管道液体流量监测设备。以下是基于行业常见标准对这类产品的核心参数、特点及选型建议的解析，供您参考：

　　1. 核心定义与资质

　　矿用本安型：本质安全型防爆设计，适用于煤矿井下（如瓦斯、粉尘环境）。

　　认证要求：产品必须通过 矿用产品安全标志认证（MA认证） 和 防爆认证（Ex ib I Mb）。购买前请务必确认厂家是否提供有效证件，否则无法在井下合规使用。

　　2. 主要技术特点（典型值）

　　测量原理：时差法超声波，非接触式测量（传感器夹装在管道外壁）。

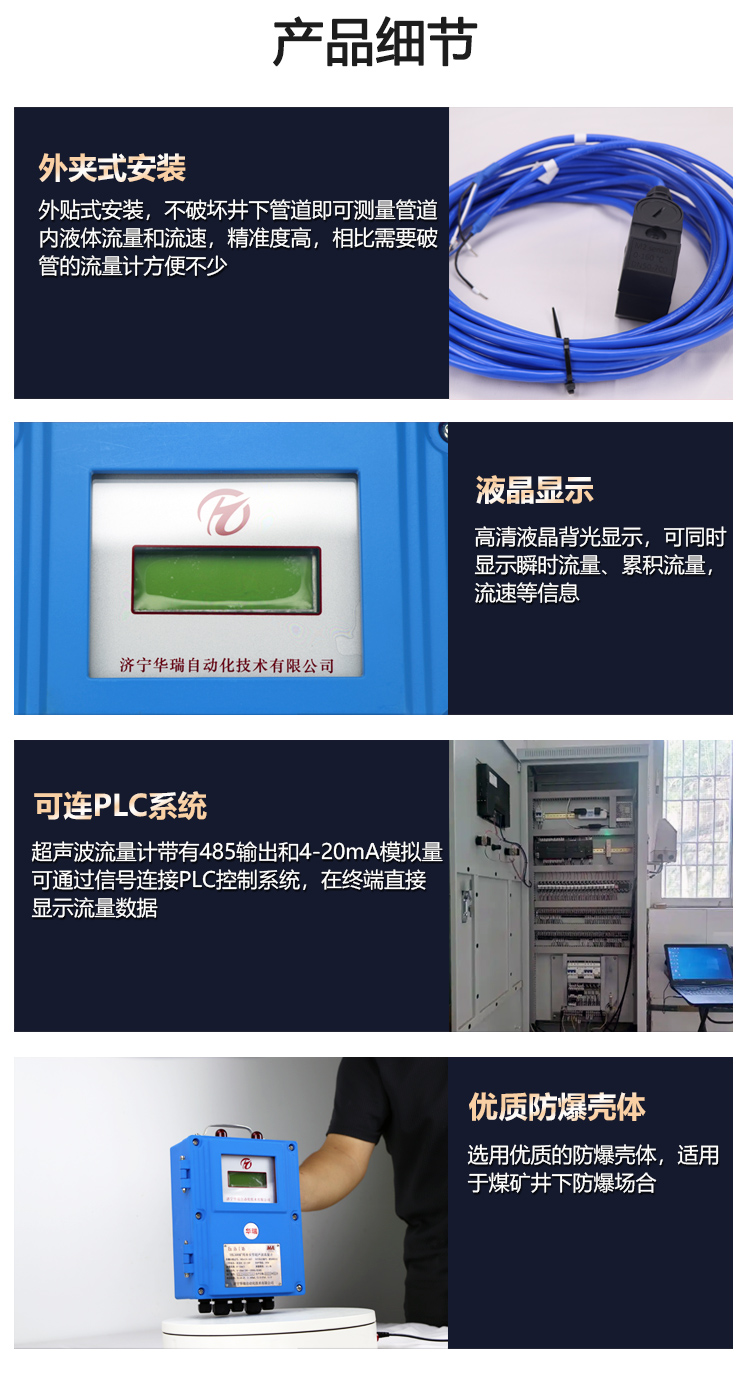

　　安装方式：壁挂式主机 + 外夹式传感器（无需破管，便于维护）。

　　适用介质：清水、污水、矿浆（需注意介质中含气量或固体颗粒浓度，过高会降低精度）。

　　管径范围：通常 DN15~DN700

　　精度等级：±1.0%~±2.0%（现场校准后可达1.0%）。

　　输出信号：4 20mA / RS485（Modbus协议） / 脉冲信号，可接入井下监控系统。

　　3. 常见应用场景

　　煤矿井下：采煤机、水泵、排水系统、乳化液配比、注浆流量监测。

　　矿井地面：洗煤厂、选矿厂循环水或介质输送管道。

　　4. 选型与使用注意事项

　　介质要求：液体需连续、满管，且无大量气泡或大颗粒固体（建议含气量<5%，颗粒粒径<管径1/10）。

　　管材要求：适用于金属管（钢、铁、铜）、PVC/PE管（需特定配置，且超声波能穿透管壁）。

　　壁挂安装：主机仪表箱需固定于巷道壁或支架上，远离强电磁干扰（如变频器、大型电机）。

　　传感器安装：需在直管段（D后5D，D=管径），避开阀门、弯头、T型管等扰流位置。

　　5. 与普通工业超声波流量计的区别

　　| 项目 | YHL500 矿用本安型 | 普通工业型（如分体式） |

　　| ----------------| -----------------------| -------------------- |

　　| 防爆等级 | Ex ib I Mb（煤安） | 无 或 Ex d/Ex e（石化） |

　　| 材质 | 抗静电/阻燃工程塑料 | 铝合金/不锈钢 |

　　| 电源抗干扰 | 满足煤矿电网波动（±20%） | 一般工业标准 |

　　| 认证 | 矿用产品安全标志（MA） | 计量器具型式批准（CPA） |

　　6. 采购建议

　　采购验证：要求供货方提供：

　　《矿用产品安全标志证书》（MA证书）及防爆合格证；

　　出厂检定证书（或第三方计量校准报告）；

　　说明书及安装图纸。

　　如果您的应用场景并非煤矿井下，而是普通工厂或市政管道，请选择非防爆型超声波流量计即可，性价比更高。
