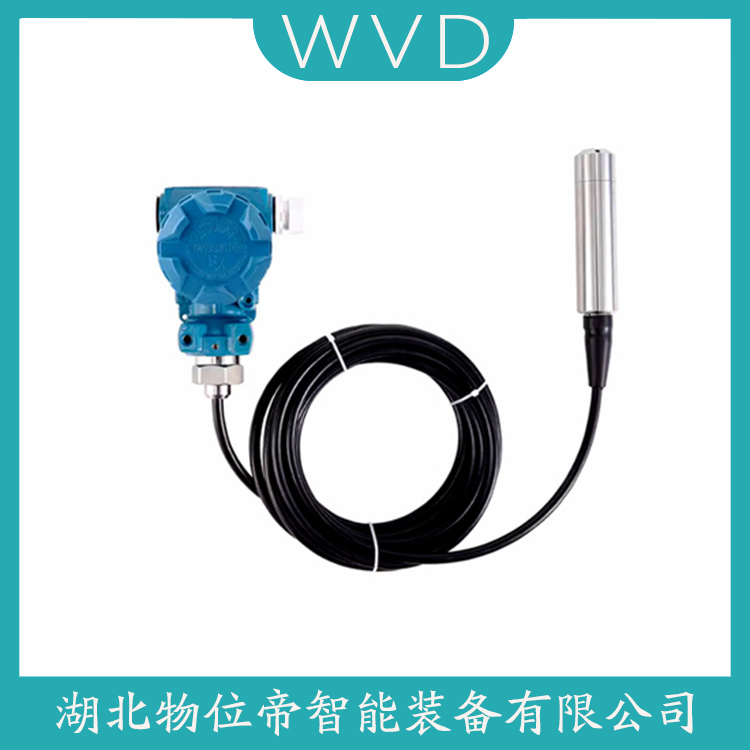

NSNJ-10SMYWUL 投入式静压液位传感器 应用案例

　　投入式液位计的工作原理及应用

　　一、工作原理

　　投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。

　　关键步骤：

　　压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。

　　大气压补偿：通过通气电缆或内置透气膜平衡大气压（P?），使传感器仅测量液体静压（ρ·g·H）。

　　信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。

　　技术特点：

　　高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。

　　抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。

　　宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。

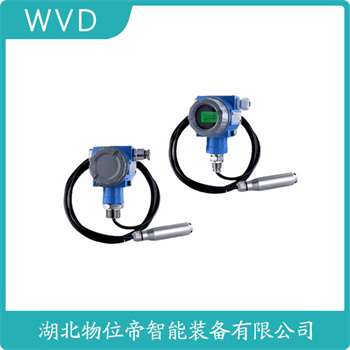

　　NSNJ-10SMYWUL 投入式静压液位传感器 应用案例

　　二、典型应用场景

　　投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：

　　工业过程控制

　　场景：化工储罐、反应釜、锅炉水位监测。

　　优势：耐腐蚀探头（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。

　　案例：石油化工行业监测储罐液位，结合PLC实现自动补液和防溢流报警。

　　水处理与环保监测

　　场景：污水处理厂调节池、自来水厂清水池、地下水监测井。

　　优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。

　　案例：监测城市河道水位，联动排水泵站防止内涝。

　　食品饮料行业

　　场景：牛奶储罐、啤酒发酵罐、饮料调配罐。

　　优势：卫生级探头（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。

　　案例：实时监测发酵罐液位，避免物料浪费或溢出污染。

　　能源与矿业

　　场景：煤矿井下水仓、油田采油罐、地热井水位。

　　优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。

　　案例：煤矿井下监测水仓液位，联动排水系统保障安全生产。

　　农业与水利

　　场景：灌溉水渠、水库水位、水产养殖池。

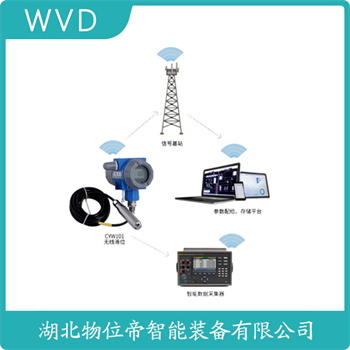

　　优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。

　　案例：水库水位监测系统联动闸门控制，优化水资源分配。

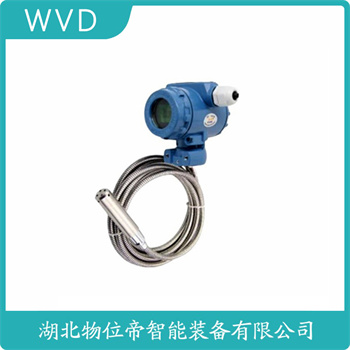

　　NSNJ-10SMYWUL 投入式静压液位传感器 应用案例

　　三、技术优势与局限性

　　优势：

　　结构简单：无机械运动部件，故障率低，维护成本低。

　　安装便捷：直接投入液体中，无需开孔或复杂校准。

　　适应性强：支持高温、高压、强腐蚀、高粘度介质。

　　局限性：

　　密度敏感：液体密度变化需重新标定（如混合液体需配置密度补偿算法）。

　　气泡干扰：液体中气泡可能导致压力传导异常，需加装消泡装置。

　　安装深度限制：导气电缆长度受限（通常≤100m），超深液位需改用其他原理（如雷达）。
