Z4V7H336-11Z-1752行程限位开关 接线说明

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

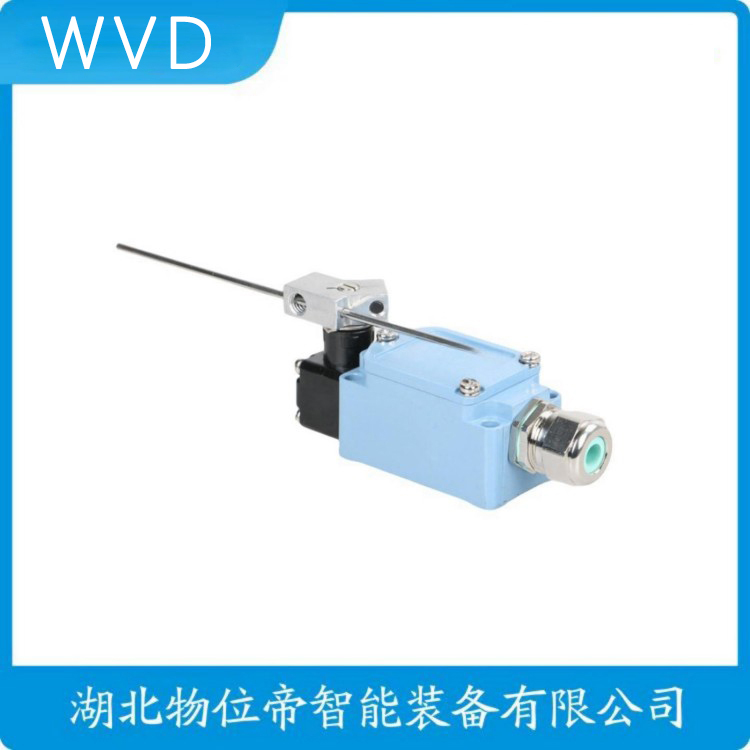

　　Z4V7H336-11Z-1752行程限位开关 接线说明

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

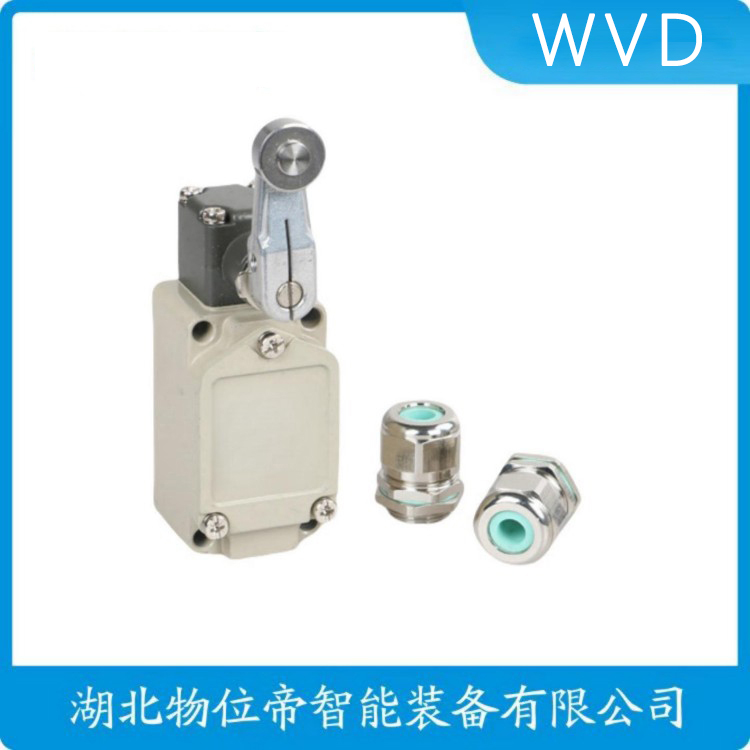

　　Z4V7H336-11Z-1752行程限位开关 接线说明

　　Z4V7H336-11Z-1752行程限位开关是工业自动化控制中常用的机械位置检测元件，主要用于限制设备运动行程，实现安全保护与定位。

　　接线前需确认开关类型（如常开/常闭）及电源规格（AC/DC电压等级），确保负载匹配。该开关通常配备标准接线端子，包括公共端（COM）、常开端（NO）和常闭端（NC）。接线时，公共端（COM）连接电源一极，根据控制需求选择常开或常闭端接入负载控制回路（如继电器、PLC输入端），另一端接电源另一极完成回路。

　　安装时需确保开关动作部件与运动机构可靠联动，避免误触发或接触不良。其结构紧凑，防护等级满足工业环境要求，广泛应用于机床、输送设备、起重机械等需要行程控制的场景，可有效避免设备超程运行，保障系统安全稳定。
