中山投入式超声波振板，非标定制

　　一、产品简介

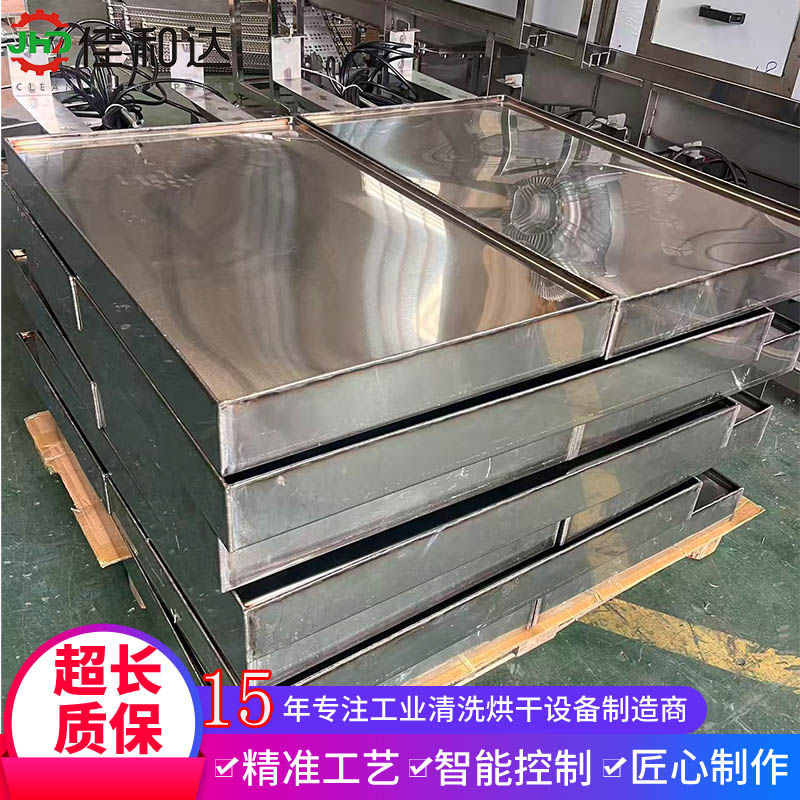

　　投入式超声波振板（又称浸入式振板、超声波振板盒）是将超声波换能器与不锈钢振板密封结合而成的独立单元。当需要为现有清洗槽增加超声波功能，或更换老旧设备中的振板时，可将本产品直接固定于清洗槽底部、侧壁或悬挂于槽内，连接发生器后即可使用。

　　二、核心用途

　　· 为普通清洗槽加装超声波功能：无需更换整个清洗槽，降低设备升级成本。

　　· 工业生产线配套：广泛应用于电镀、涂装（磷化/钝化）、阳极氧化、真空镀膜等前处理环节的除油、除锈、除蜡。

　　· 老旧超声波设备维修替换：快速替换损坏的原装振板，恢复设备运行。

　　三、产品结构

　　1. 振板外壳：采用304或316L不锈钢板，全密封焊接，耐腐蚀、耐高温。

　　2. 超声波换��器：高Q值压电陶瓷换能器，电声转换效率高，输出稳定。

　　3. 高频连接线：耐高温、耐酸碱屏蔽线缆，连接振板与发生器，信号传输稳定。

　　4. 安装配件：可配不锈钢支架、卡扣或磁吸底座，适配不同槽体安装方式。

　　四、技术参数

　　参数项 典型范围 说明

　　超声频率 20kHz – 120kHz 低频(20-28kHz)：除油除蜡；中频(40kHz)：通用清洗；高频(68kHz以上)：精密不伤工件

　　单块功率 300W – 3000W 根据振板尺寸和清洗量选择，可多块组合使用

　　振板材质 SUS304 / SUS316L / 钛合金 316L及钛合金适用于强酸强碱环境

　　振板尺寸 可定制 常见：300×300×100mm 至 600×500×100mm

　　工作温度 0 – 100℃ 高温环境需选用耐高温换能器

　　输入电压 220V / 380V 工业标准电压

　　五、核心优势

　　1. 安装灵活：可置于槽底、侧壁或悬挂，适合圆形、方形、异形槽体。

　　2. 维修方便：独立单元设计，故障时可单块拆卸更换，不影响整线运行。

　　3. 耐腐蚀性强：全密封焊接结构，换能器与清洗液完全隔离，寿命更长。

　　4. 功率可调：配合可调发生器，实现软启动、扫频、功率连续可调等功能。

　　5. 兼容性好：可与绝大多数工业清洗槽、电镀线、喷淋线配套使用。

　　六、安装方式示意

　　· 底振式：固定于清洗槽底部，适合中小型槽体。

　　· 侧振式：固定于槽体两侧，适合深槽或不易清洗的重工件。

　　· 悬浮式：通过支架悬挂于槽内，适合临时或实验性清洗。

　　七、典型应用行业

　　· 电镀/五金加工：除油、除锈、去氧化皮

　　· 汽车零部件：清洗装配前零件

　　· 光学/电子：精密零件、硅片、玻璃清洗

　　· 化纤/纺织：清洗喷丝板、滤芯

　　八、选型建议

　　您的需求 推荐配置

　　清洗油污、蜡垢 28kHz，316L材质，大功率

　　清洗精密零件（不损伤表面） 40kHz或68kHz以上，功率可调

　　强酸碱环境（电镀、磷化） 316L或钛合金，全密封结构

　　加装于现有普通水槽 304材质，40kHz，标准尺寸振板

　　九、注意事项

　　· 振板严禁无水空载运行，否则会损坏换能器。

　　· 清洗液液面应高于振板上沿至少5-10cm。

　　· 定期检查连接线及密封性，发现破损及时更换。

　　· 强腐蚀环境下使用后，建议用清水冲洗振板表面。
