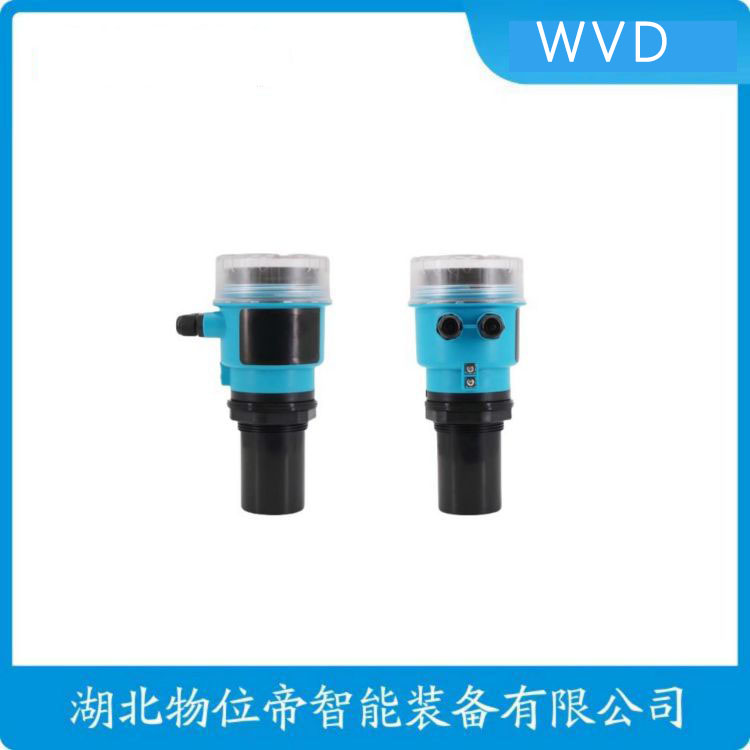

32FP-11分体式超声波液位计 接线说明

　　超声波液位计产品资料

　　一、产品概述

　　超声波液位计是一种利用超声波技术实现非接触式液位测量的仪表，广泛应用于工业、市政、农业等领域。其通过发射超声波脉冲并接收反射波，计算声波往返时间，结合声速换算得出液位高度。

　　二、技术参数

　　量程范围：0—60米（支持定制扩展）。

　　精度：0.5%—1.0%FS（全量程范围），分辨率3mm或0.1%（取大值）。

　　输出信号：支持4-20mA模拟量、RS485/RS232数字通信、无线GPRS输出。

　　供电方式：DC24V（二线制/三线制）、AC220V（四线制），支持防爆环境。

　　防护等级：仪表IP66，探头IP68，适应恶劣环境。

　　环境适应性：仪表工作温度-20℃至60℃，探头工作温度-20℃至80℃。

　　32FP-11分体式超声波液位计 接线说明

　　三、核心功能

　　非接触测量：通过超声波反射原理，无需与介质接触，避免污染或腐蚀风险。

　　高精度与稳定性：采用时间差测量技术，实现毫米级精度，适应复杂工况。

　　智能信号处理：内置回波分析算法，自动滤除虚假信号，提升抗干扰能力。

　　多参数输出：支持模拟量、开关量、数字通信接口，兼容PLC、DCS等控制系统。

　　温度补偿功能：内置声速温度补偿公式（环境声速=331.5+0.6×温度），消除温度影响。

　　四、结构组成

　　超声波换能器（探头）：发射与接收超声波信号，采用PVDF材质或物理密封型设计，防护等级IP68。

　　驱动电路模块：控制信号发射与接收，集成功率调整、增益控制功能。

　　电子液晶显示模块：实时显示液位高度，支持中英文界面切换。

　　防护外壳：聚材质，耐化学品腐蚀，适用于强酸、强碱环境。

　　32FP-11分体式超声波液位计 接线说明

　　32FP-11分体式超声波液位计接线说明

　　接线前需断开电源，确保操作安全。电源接线部分，仪表采用直流24V供电，正极接入主机“+”端子，负极接入“-”端子，注意极性不可接反，以免损坏电路。

　　信号接线时，4-20mA电流输出端子应串联接入控制系统或显示仪表，信号线需选用屏蔽双绞线，屏蔽层单端接地以减少电磁干扰；RS485通信接口则按A、B端子对应连接，确保通信线缆远离强电线路。

　　探头与主机连接需使用专用电缆，接头需旋紧至无松动，确保信号传输稳定。安装时探头应垂直于被测液面，避开泡沫、搅拌器等干扰源，探头电缆弯曲半径不宜过小，避免内部信号线受损。

　　接线完成后需检查所有端子紧固情况，确认无误后通电测试，观察仪表显示及信号输出是否正常。定期检查接线端子防松情况，确保长期运行稳定。
