T3K236-11Z-M20-1565-2行程限位器 操作流程

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　T3K236-11Z-M20-1565-2行程限位器 操作流程

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

��　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　T3K236-11Z-M20-1565-2行程限位器 操作流程

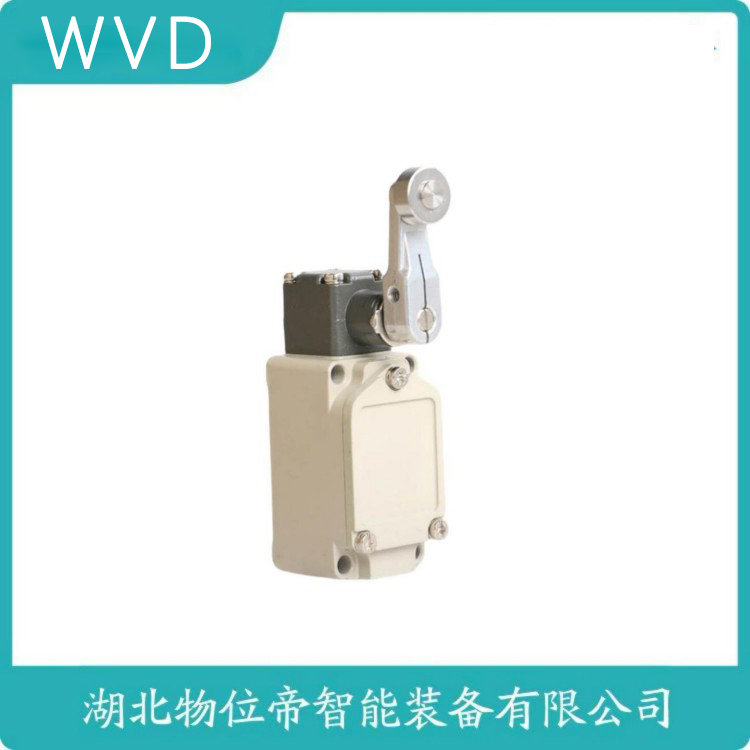

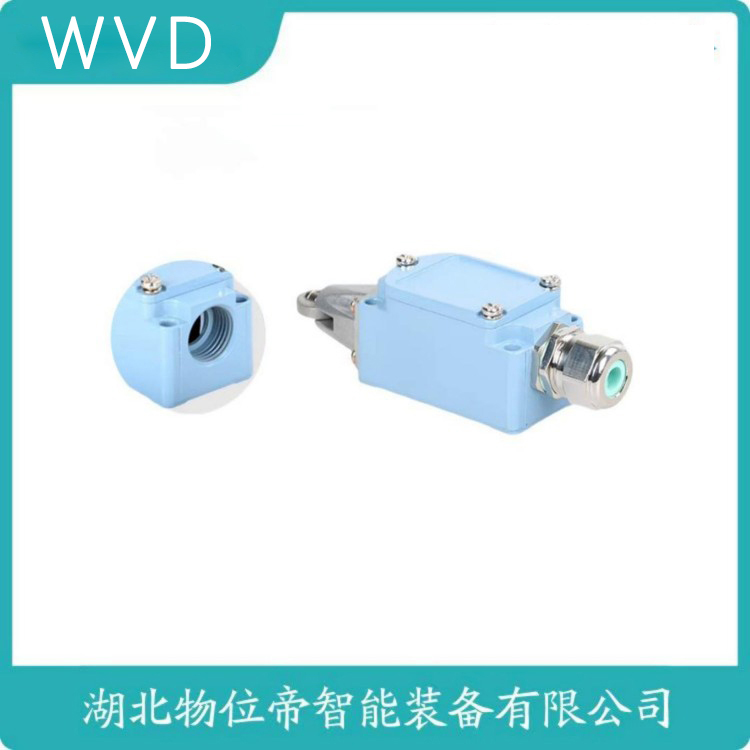

　　该行程限位器专为机械设备行程控制设计，具备高灵敏度与可靠性。安装前需确认安装平面平整，M20接口对位后旋紧固定，确保连接稳固。操作时，根据设备行程需求调整限位块位置，通过旋转调节螺母设定行程终点，信号输出端连接控制系统，接通电源后测试行程触发准确性。日常使用中需定期检查限位块磨损情况，保持传感器表面清洁，避免油污影响信号传输。产品结构紧凑，安装便捷，可有效避免设备超程运行，提升运行安全性与控制精度。
