WP319-2m干簧浮球液位控制器 WVD

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　WP319-2m干簧浮球液位控制器 WVD

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

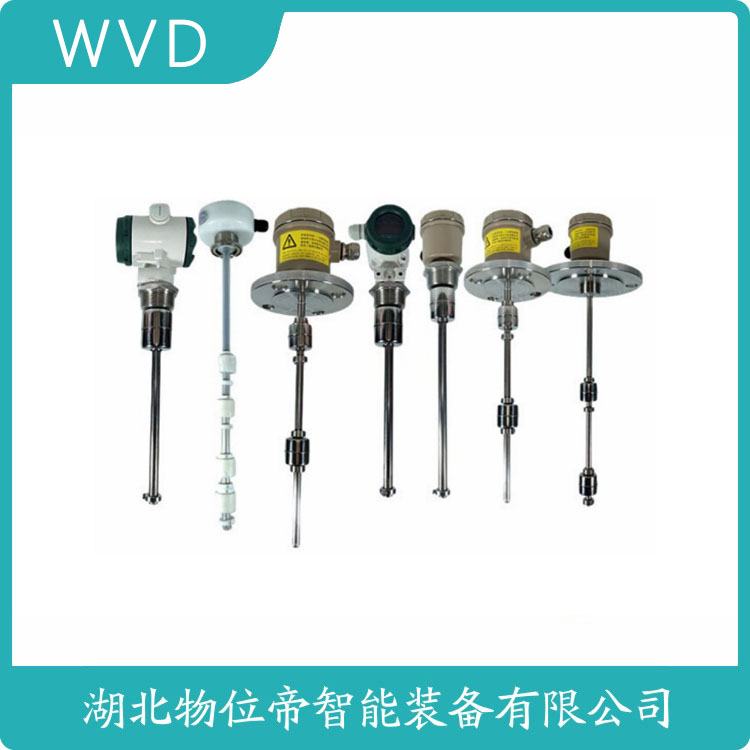

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　WP319-2m干簧浮球液位控制器 WVD

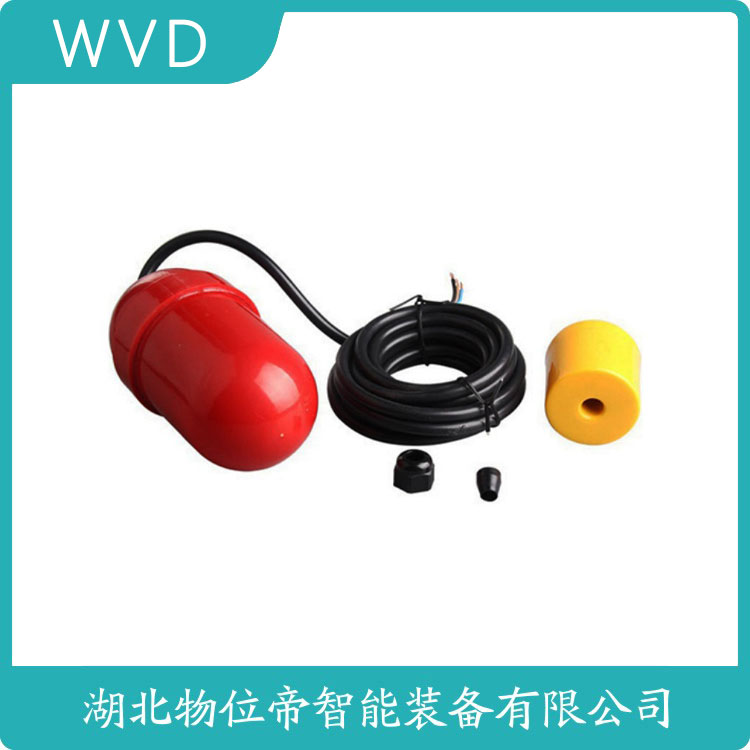

　　WP319-2m干簧浮球液位控制器WVD，是一款基于干簧管原理实现液位监测与控制的自动化装置。其核心部件为内部封装干簧管的浮球，通过浮球随液位升降带动磁体运动，触发干簧管触点通断，从而实现对液位的控制。该产品量程范围为2米，适用于水、油等多种常见介质的液位监测，安装方式灵活，可满足不同储罐或容器的使用需求。

　　该控制器结构设计简洁，无机械活动部件，有效降低了故障率，提升了运行可靠性。干簧管触点密封性能优异，可抵抗粉尘、潮湿等恶劣环境影响，确保在复杂工况下稳定工作。通过设定高低位控制点，可实现对泵、阀门等设备的自动启停控制，或联动报警系统，保障液位在安全范围内。其低功耗、免维护的特点，使其广泛应用于工业储罐、水箱、化工设备等多种场景，为液位管理提供高效解决方案。
