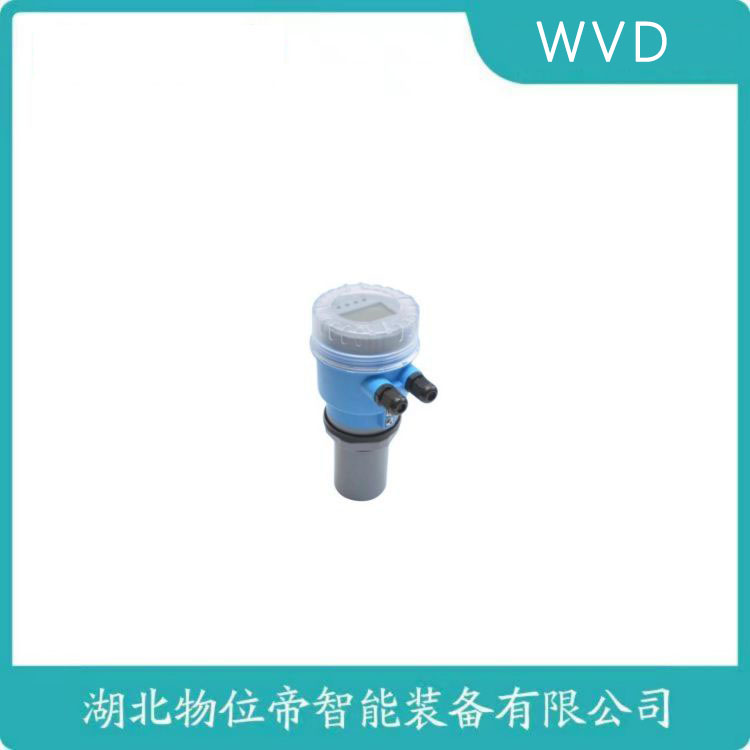

HS-AW-L07RJU4LXCA10PCMG分体式超声波液位计 使用方法

　　超声波液位计产品资料

　　一、产品概述

　　超声波液位计是一种利用超声波技术实现非接触式液位测量的仪表，广泛应用于工业、市政、农业等领域。其通过发射超声波脉冲并接收反射波，计算声波往返时间，结合声速换算得出液位高度。

　　二、技术参数

　　量程范围：0—60米（支持定制扩展）。

　　精度：0.5%—1.0%FS（全量程范围），分辨率3mm或0.1%（取大值）。

　　输出信号：支持4-20mA模拟量、RS485/RS232数字通信、无线GPRS输出。

　　供电方式：DC24V（二线制/三线制）、AC220V（四线制），支持防爆环境。

　　防护等级：仪表IP66，探头IP68，适应恶劣环境。

　　环境适应性：仪表工作温度-20℃至60℃，探头工作温度-20℃至80℃。

　　HS-AW-L07RJU4LXCA10PCMG分体式超声波液位计 使用方法

　　三、核心功能

　　非接触测量：通过超声波反射原理，无需与介质接触，避免污染或腐蚀风险。

　　高精度与稳定性：采用时间差测量技术，实现毫米级精度，适应复杂工况。

　　智能信号处理：内置回波分析算法，自动滤除虚假信号，提升抗干扰能力。

　��多参数输出：支持模拟量、开关量、数字通信接口，兼容PLC、DCS等控制系统。

　　温度补偿功能：内置声速温度补偿公式（环境声速=331.5+0.6×温度），消除温度影响。

　　四、结构组成

　　超声波换能器（探头）：发射与接收超声波信号，采用PVDF材质或物理密封型设计，防护等级IP68。

　　驱动电路模块：控制信号发射与接收，集成功率调整、增益控制功能。

　　电子液晶显示模块：实时显示液位高度，支持中英文界面切换。

　　防护外壳：聚材质，耐化学品腐蚀，适用于强酸、强碱环境。

　　HS-AW-L07RJU4LXCA10PCMG分体式超声波液位计 使用方法

　　HS-AW-L07RJU4LXCA10PCMG分体式超声波液位计通过发射与接收超声波实现液位测量，安装调试便捷，适用于多种液位监测场景。

　　安装时，需将发射器垂直固定于液面上方1-5米处，确保探头正对液面，避开搅拌器、进料口等障碍物；接收器则安装在附近无遮挡位置，保障信号传输稳定。

　　调试前通电预热10分钟，进入设置菜单输入测量量程（根据容器高度选择）、介质类型（如清水、油品等），依次校准零点（空容器时）和满量程（满液位时），保存参数后仪表自动进入工作状态。

　　日常使用中，仪表实时显示液位值，支持4-20mA信号输出连接控制系统。建议每月清洁探头表面，避免油污、水垢附着影响测量精度；若数据异常，需检查探头是否被遮挡或参数设置是否准确。
