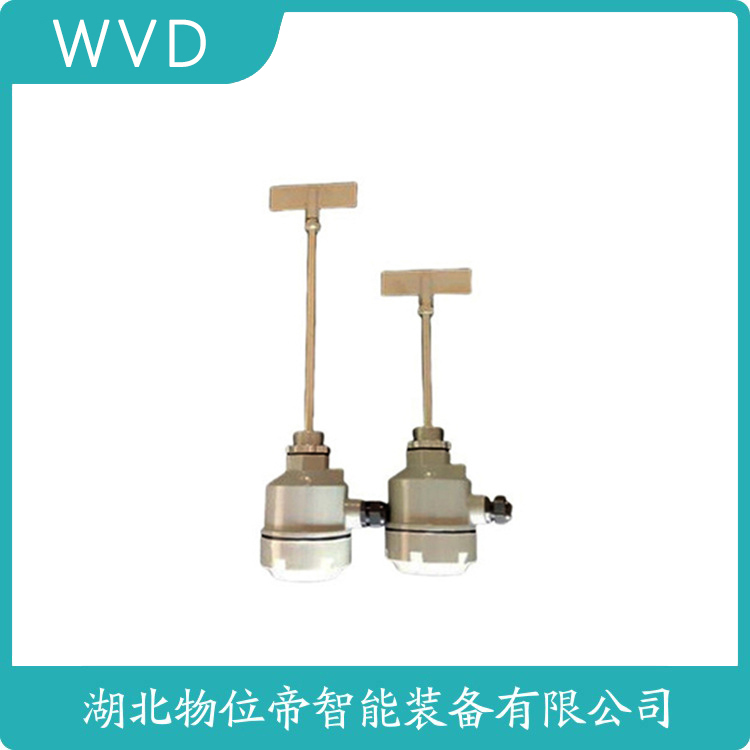

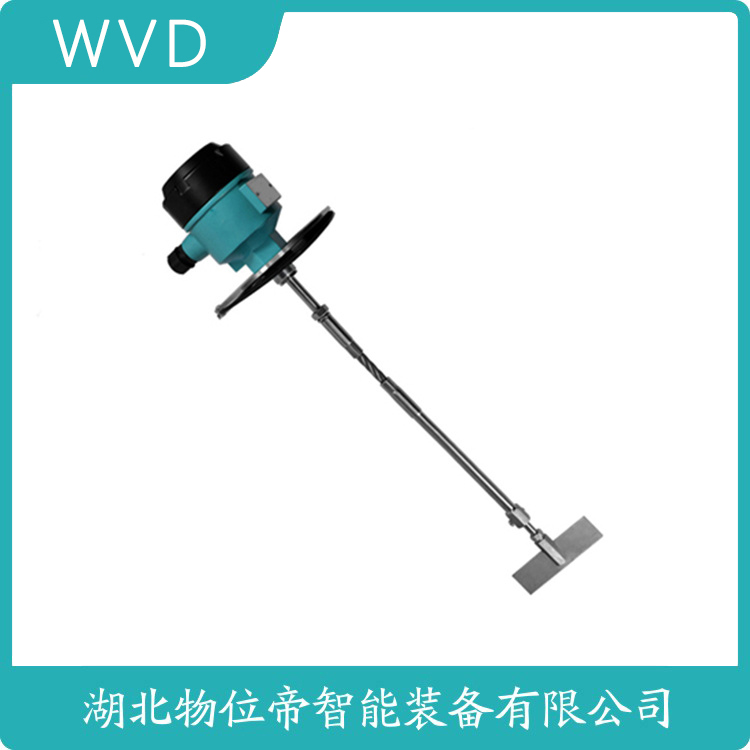

BFJD-09S阻旋式料位仪 接线说明

　　阻旋式料位开关

　　工作原理

　　阻旋式料位开关（阻旋料位控制器、阻旋式料位计）的工作原理是：采用交流微电机经减速后，带动监测叶片慢速旋转，当物料的料位上升使叶片的转动受到阻挡时，检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作，发出有料的信号。随后另一个微动开关动作，切断微电机的电源使其停止转动。只要仓内的料位不变，此种状态便将一直保持下去。

　　当料位下降检测叶片不再受到阻挡时，检测机构便依靠弹簧拉力恢复原态。首先一个微动开关动作，接通电机电源使其旋转。随后另一个微动开关动作发出无料信号，只要没有物料阻挡监测叶片的转动，此种状态将一直保持下去

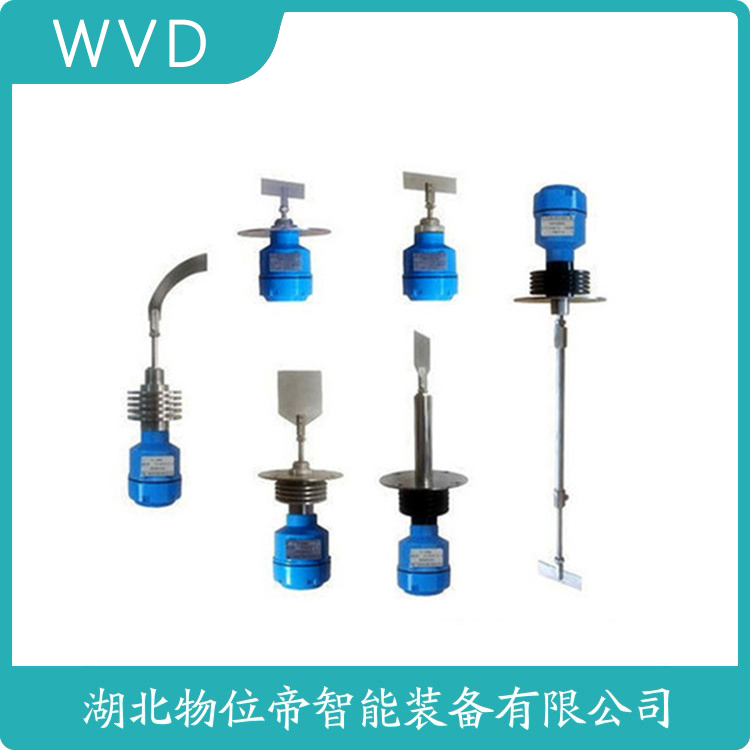

　　BFJD-09S阻旋式料位仪 接线说明

　　应用

　　发明于19世纪的阻旋式料位开关，是被普遍使用的料位开关，主要用于固体颗粒和粉末物料物位测量与控制，在现代工业生产过程和仓储部门有着广泛的应用

　　安装注意事项

　　在阻旋料位开关的使用过程中，为了达到安全可靠地效果，安装阻旋料位开关需要注意以下几点：

　　1. 安装前，首先要确认阻旋料位开关的型号是否满足现场的环境要求，如：压力，温度，介质等，确保阻旋料位开关安装后能够正常使用。

　　2. 安装前，确认电源电压是否与铭牌上标识的电压一致。

　　3. 根据被测介质的密度，选择的叶片形状。

　　4. 为了确保人生安全和避免损坏阻旋料位开关，因在断电的情况下接线。

　　5. 水平安装时，可将开关以水平呈15-20度之夹角安装，避免进料的冲击，尽量避开进料口

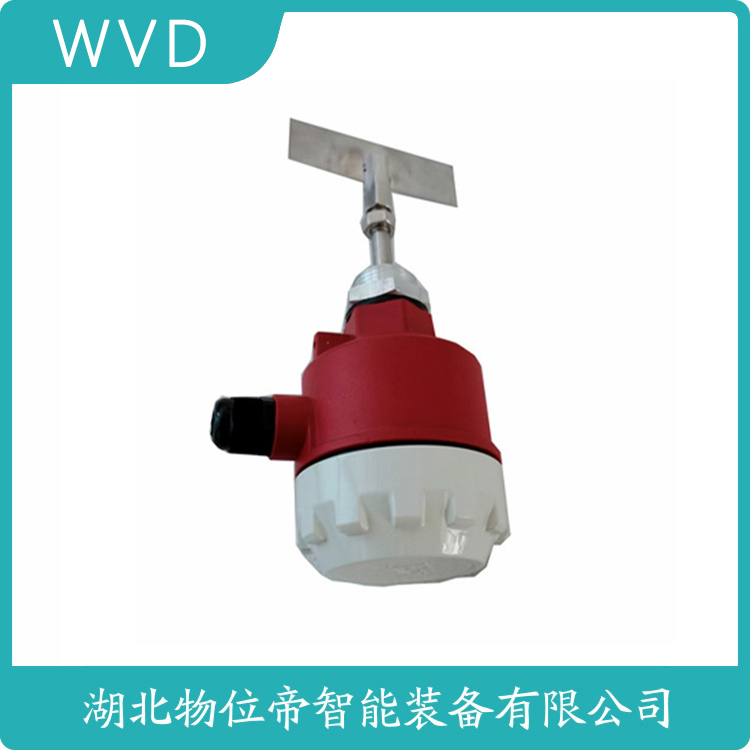

　　BFJD-09S阻旋式料位仪 接线说明

　　BFJD-09S阻旋式料位仪专为各类散料、粉料料位检测设计，通过电机驱动叶片旋��，物料堆积时停转触发信号，实现高低位预警。接线操作需规范，确保设备稳定运行。

　　电源接线分为AC 220V与DC 24V两种类型，对应端子分别接入L、N（火线、零线）或+、-（正极、负极），注意电压匹配，避免接反。信号输出端子常用于连接控制设备，如继电器或PLC，根据高低位需求选择常开/常闭触点，实现状态指示或联动控制。

　　接地端子需可靠接地，有效抑制电磁干扰，保障信号传输准确。接线完成后需检查端子紧固度，确认无误后通电测试，避免因接触不良导致误动作。长期使用中建议定期检查接线状态，确保检测精度与设备寿命。
