SD-21连杆浮球开关 WVD

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　SD-21连杆浮球开关 WVD

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

　　顶装���浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

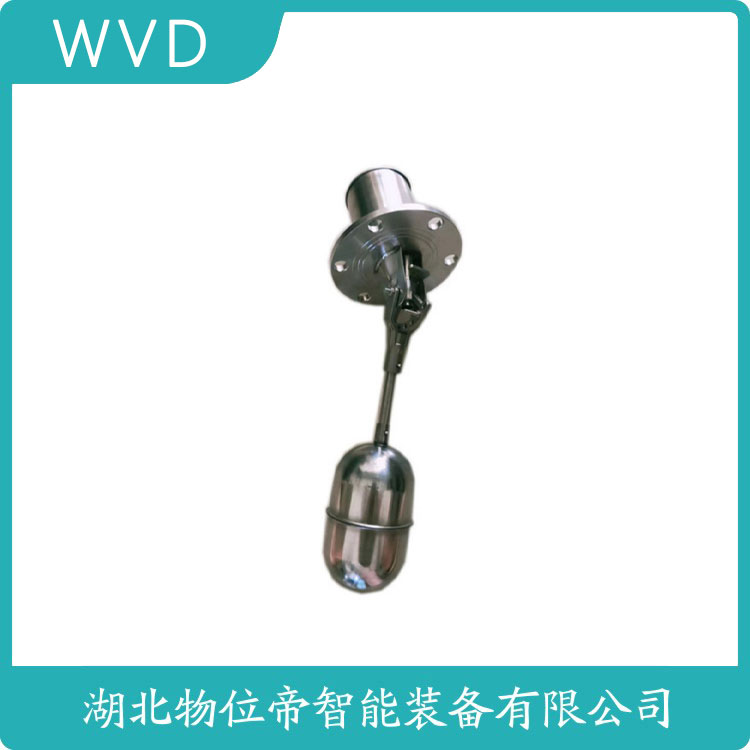

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　SD-21连杆浮球开关 WVD

　　SD-21连杆浮球开关 WVD 是一种基于浮力原理的液位检测装置。其工作原理是通过浮球随液位升降带动连杆，触发内部开关机构实现电路通断。该产品广泛应用于各类液体储罐、水箱、水池及工业流程中的液位监测与控制，能够实时反映液位变化并输出相应信号。

　　该开关采用浮球与连杆结构，确保液位变化的传递。主体材质选用耐腐蚀材料，适应多种液体介质环境。开关部分具备良好的密封性能，有效防止液体渗入，保证长期稳定运行。其设计结构简单，安装便捷，无需复杂调试即可投入使用。同时，开关动作稳定可靠，重复精度高，能够满足不同场景下的液位控制需求。

　　SD-21连杆浮球开关 WVD 结构紧凑，性能可靠，能有效实现液位的自动控制与报警功能。无论是民用供水系统还是工业自动化领域，该产品都能提供、稳定的液位监测解决方案，是液体储运、供水系统及工业自动化控制中的理想选择。
