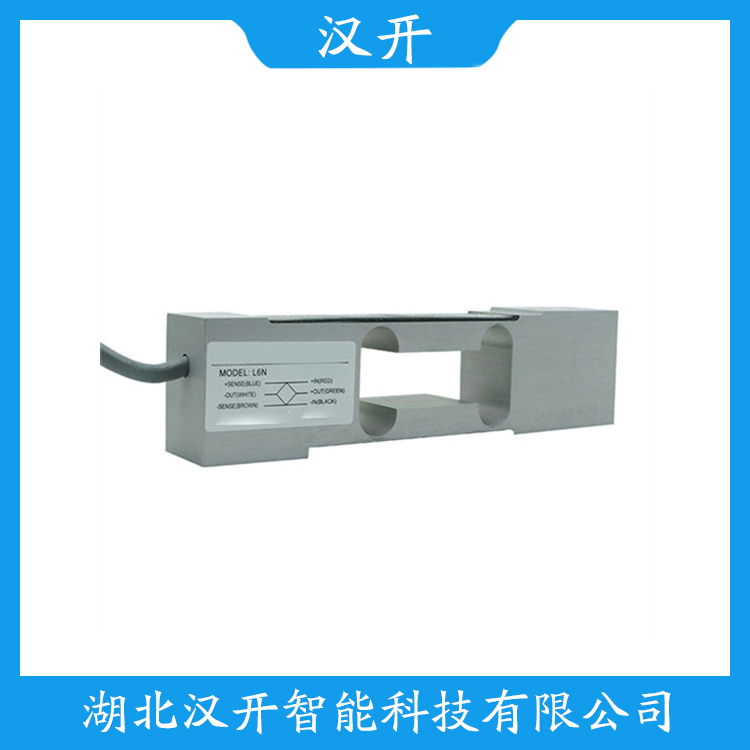

SHBxR-500kg 功能特点 称重传感器

　　称重传感器简介

　　一、定义与工作原理

　　称重传感器是一种将质量或重量信号转换为可测量电信号的装置，其核心原理基于弹性体受力变形与电学效应的耦合。以电阻应变式传感器为例：

　　弹性体变形：当外力（如物体重量）作用于传感器时，内部弹性体（如铝合金或不锈钢）发生微小形变。

　　电阻变化：粘贴在弹性体上的应变片（电阻元件）随形变产生电阻值变化（ΔR）。

　　电桥转换：通过惠斯通电桥将电阻变化转换为电压或电流信号输出，信号幅度与重量成正比。

　　SHBxR-500kg 功能特点 称重传感器

　　SHBxR-500kg称重传感器是一款专为中等量程称重需求设计的高精度测量设备，其核心功能是将物体重量转化为标准电信号，为工业自动化、商业计量等领域提供可靠的数据支持。

　　该传感器采用电阻应变式工作原理，通过高精度应变片感知弹性体受力后的微小形变，经信号调理电路放大、滤波后输出稳定信号。结构设计上，采用合金钢材质整体式弹性体，经过精密加工和热处理工艺，具备优异的力学性能和抗疲劳能力，确保在长期使用中保持测量一致性。安装方式灵活，支持底座固定和螺纹连接，适配多种称重设备结构，便于集成改造。

　　性能方面，SHBxR-500kg传感器具备较高的测量精度，非线性误差≤0.1%F.S，重复性误差≤0.05%F.S，能够满足多数工业场景的称重要求。供电电压为9-12V DC，输出信号可选0-10V或4-20mA，兼容PLC、称重显示仪表等控制设备，实现数据的实时传输与处理。温度补偿范围覆盖-10℃至60℃，可在复杂环境温度下保持稳定输出，减少温度漂移对测量结果的影响。

　　应用场景广泛，适用于小型料仓称重、皮带秤配料系统、平台秤、吊秤等工业设备，也可用于商业领域的计数秤、包装秤等。其防护等级达到IP65，具备防尘、防水溅能力，可在潮湿、多粉尘的工业环境中稳定运行。此外，传感器内置过载保护结构，可承受150%额定载荷的短暂冲击，有效避免意外过载导致的损坏。

　　总体而言，SHBxR-500kg称重传感器以的测量性能、稳定的结构设计和广泛的适应性，成为中等量程称重场景的理想选择，助力提升生产效率和计量准确性。

　　二、关键技术指标

　　量程：传感器可测量的重量（如50kg、10t），需根据应用场景选择。

　　精度等级：通常以分度值（d）表示（如C3级精度为±0.02%FS），等级越高精度越高。

　　灵敏度：输出信号与重量的比值（如2mV/V），影响信号强度和抗干扰能力。

　　非线性误差：实际输出与理论直线的偏差，反映测量准确性。

　　重复性：相同条件下多次测量的结果一致性，影响数据可靠性。
