PE10000L一体化超声波水位计 安装使用

　　超声波液位计产品资料

　　一、产品概述

　　超声波液位计是一种利用超声波技术实现非接触式液位测量的仪表，广泛应用于工业、市政、农业等领域。其通过发射超声波脉冲并接收反射波，计算声波往返时间，结合声速换算得出液位高度。

　　二、技术参数

　　量程范围：0—60米（支持定制扩展）。

　　精度：0.5%—1.0%FS（全量程范围），分辨率3mm或0.1%（取大值）。

　　输出信号：支持4-20mA模拟量、RS485/RS232数字通信、无线GPRS输出。

　　供电方式：DC24V（二线制/三线制）、AC220V（四线制），支持防爆环境。

　　防护等级：仪表IP66，探头IP68，适应恶劣环境。

　　环境适应性：仪表工作温度-20℃至60℃，探头工作温度-20℃至80℃。

　　PE10000L一体化超声波水位计 安装使用

　　三、核心功能

　　非接触测量：通过超声波反射原理，无需与介质接触，避免污染或腐蚀风险。

　　高精度与稳定性：采用时间差测量技术，实现毫米级精度，适应复杂工况。

　　智能信号处理：内置回波分析算法，自动滤除虚假信号，提升抗干扰能力。

　　多参数输出：支持模拟量、开关量、数字通信接口，兼容PLC、DCS等控制系统。

　　温度补偿功能：内置声速温度补偿公式（环境声速=331.5+0.6×温度��，消除温度影响。

　　四、结构组成

　　超声波换能器（探头）：发射与接收超声波信号，采用PVDF材质或物理密封型设计，防护等级IP68。

　　驱动电路模块：控制信号发射与接收，集成功率调整、增益控制功能。

　　电子液晶显示模块：实时显示液位高度，支持中英文界面切换。

　　防护外壳：聚材质，耐化学品腐蚀，适用于强酸、强碱环境。

　　PE10000L一体化超声波水位计 安装使用

　　PE10000L一体化超声波水位计 安装使用

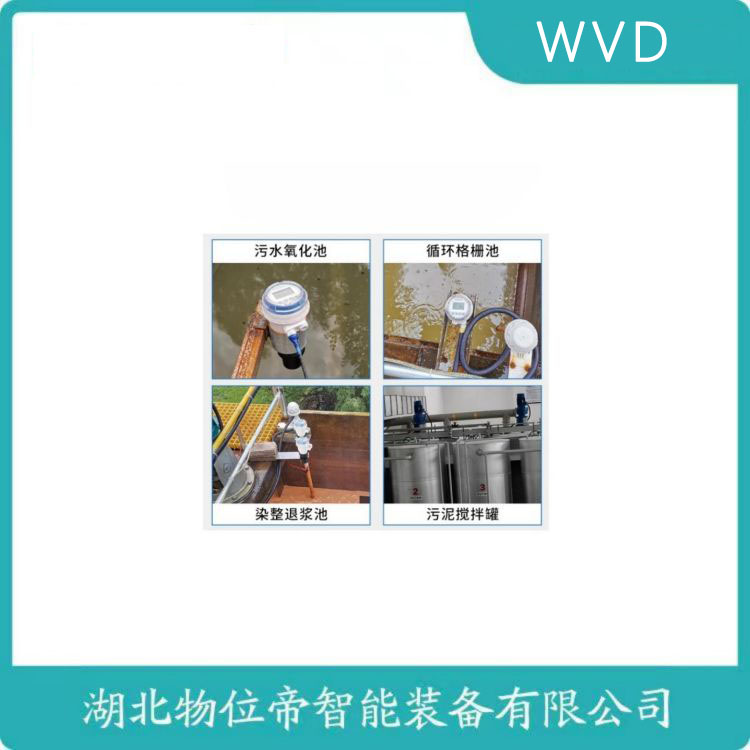

　　PE10000L一体化超声波水位计采用一体化设计，集成了超声波传感器、信号处理模块及显示单元，无需复杂接线，安装便捷。其采用非接触式测量原理，通过发射超声波脉冲并接收反射波计算水位，适用于河流、水库、水井等多种场景，具有高精度、抗干扰强的特点。

　　安装时需选择开阔、无遮挡的安装位置，确保探头正对水面，避免障碍物反射干扰。根据测量范围确定安装高度，通常探头距水面距离需在量程范围内。将设备固定在支架或管道上，确保安装牢固，避免振动影响测量精度。安装完成后，检查电源连接是否正确，确认无松动。

　　使用前需开机自检，设备将自动校准并显示当前水位。通过按键可切换显示模式、设置参数（如单位、量程等）。日常使用中，定期清洁探头表面，避免灰尘或水渍影响信号传输。若遇数据异常，可重启设备或检查安装环境。

　　该设备操作简单，无需维护，适用于长期连续监测。其一体化设计减少了安装空间需求，降低了维护成本，是水位监测的理想选择。
