佛山圆木自动测量光幕模拟量输出

发布时间：2026-09-09 06:02:07

核心***

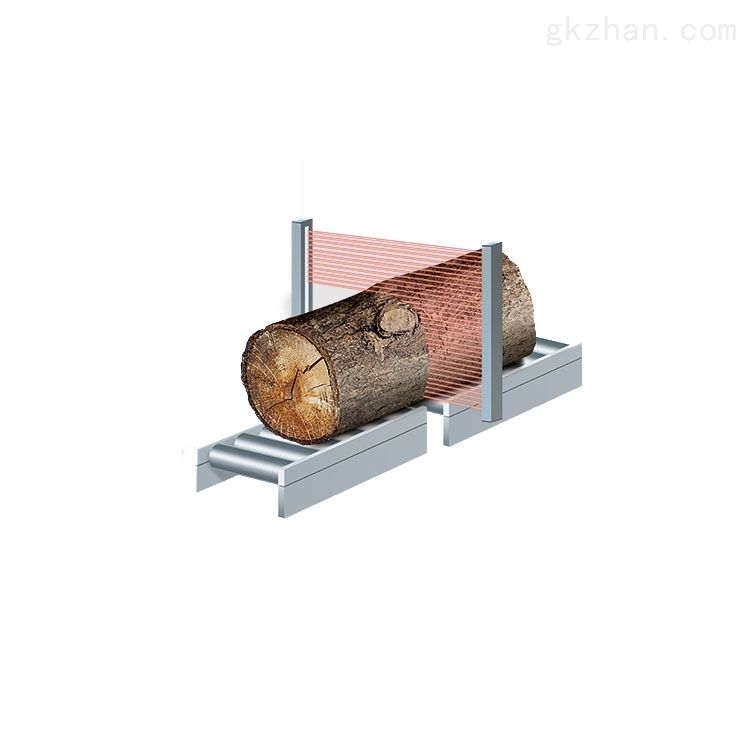

光学扫描机制：通过发射器与接收器对射形成红外光幕阵列（光轴间距1.25mm-80mm可定制），当木材通过时遮挡特定光束，接收器通过检测遮挡光束的位置和数量，结合算法计算木材直径、长度及轮廓。
动态测量逻辑：实时采集光束遮挡数据，通过RS485/RS232或模拟量信号（4-20mA/0-10V）输出至PLC或控制器，支持高速生产线上的连续测量（响应时间＜20ms）。
抗干扰设计：采用调制光源与同步扫描技术，抗光干扰达10000Lux（入射角≥5°），适应粉尘、震动等工业环境（防护等级IP65/IP67）。

原木尺寸测量光幕以非接触、高精度、强抗干扰的优势，成为木材加工自动化、智能化的关键传感器，有效提升生产效率，降低运营成本，符合工业4.0发展趋势。

选型时需综合评估精度需求、环境工况及系统兼容性。高精度场景宜选光轴间距1.25-5mm产品，粉尘环境需选择IP65以上防护等级，信号输出需匹配PLC或控制器接口。

木材生产线检测光栅基于莫尔条纹原理，通过发射器与接收器对射形成密集红外光束阵列（光轴间距可定制至1.25mm）。当木材通过时遮挡特定光束，接收器将遮挡信号转化为电信号，经RS485/RS232、模拟量（4-20mA/0-10V）或Modbus-RTU协议输出至PLC或机器人控制系统，实现尺寸、位置及缺陷的实时检测。典型产品如深圳品拓PTM系列，采用同步扫描技术抑制干扰，防护等级达IP67，适应-30℃~75℃宽温环境，响应时间＜20ms。
