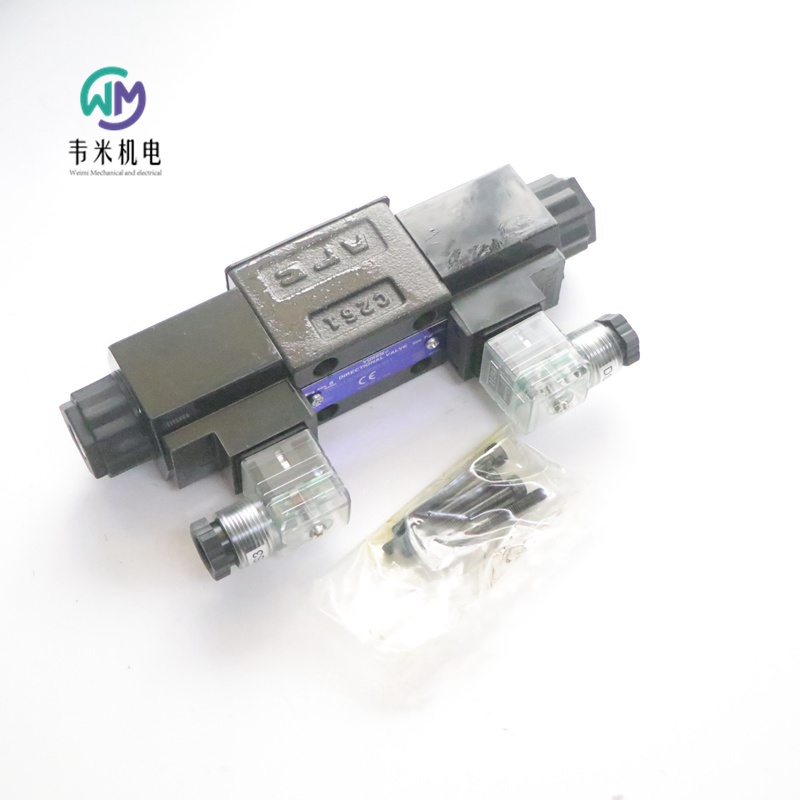

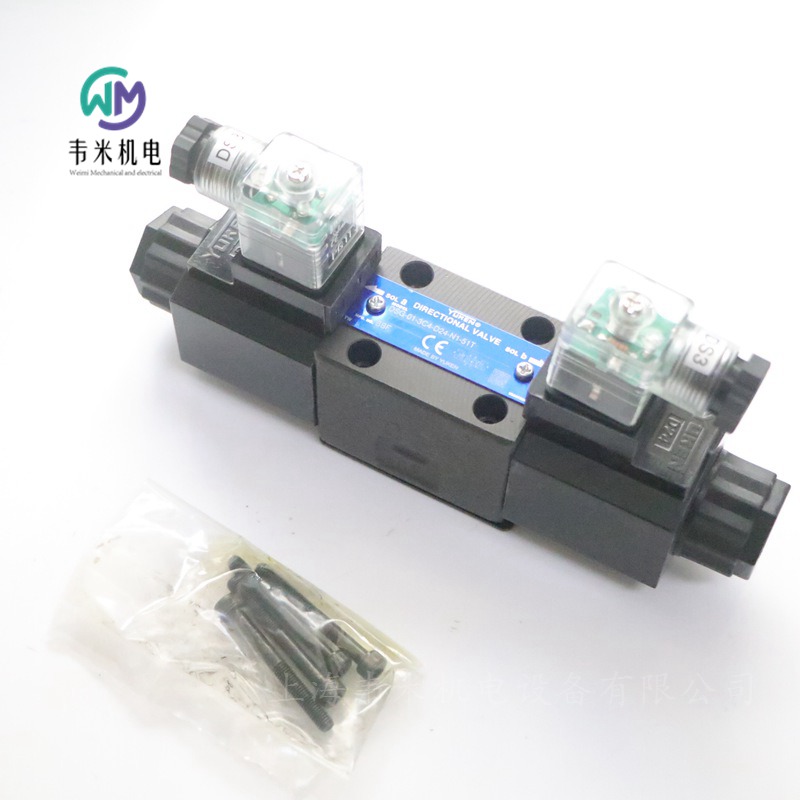

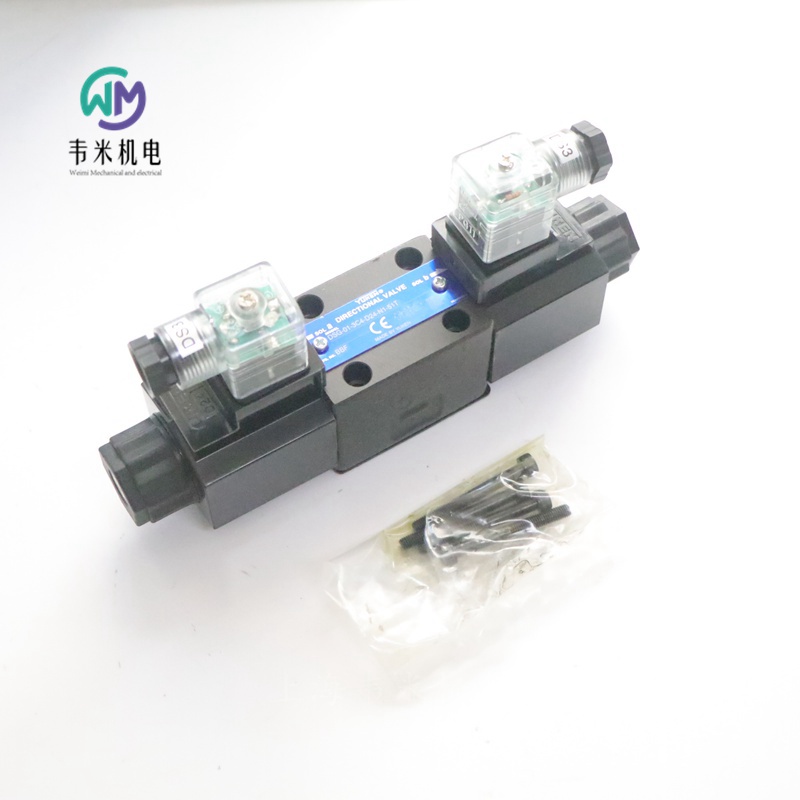

回路换向DSG-01-3C4-D24-N1-50原装供应油研电磁阀

　　回路换向DSG-01-3C4-D24-N1-50原装供应油研电磁阀；是上海韦米机电设备有限公司主营销售产品，产品实拍，原装，客户买的安心，用的放心。常用产品供应，欢迎新老客户询价采购！

　　产品简介：

　　YUKEN DSG-01-3C4-D24-N1-50 详细介绍

　　YUKEN（油研） | 电磁阀 | 电磁阀系列

　　一、产品名称与定义

　　YUKEN DSG-01-3C4-D24-N1-50 是YUKEN（油研）旗下的一款电磁阀具体型号。

　　中文名称：电磁阀

　　英文名称：Solenoid Operated Directional Valve

　　别名：电磁换向阀、电磁方向阀、电磁控制阀

　　通俗名称：电磁阀、换向阀、方向阀、电控阀

　　产品分类：液压传动元件 > 液压控制阀 > 电磁换向阀

　　产地/品牌国：日本

　　二、型号含义解读

　　完整型号：DSG-01-3C4-D24-N1-50

　　段 含义 说明

　　---------------------- -------------------- ----------------------------------------

　　DSG 电磁换向阀 DSG系列直动式电磁换向阀，油研经典系列

　　01 接口规格01 气口G1/8接口，阀体连接标准

　　3C4 产品规格 包含型号参数信息的代码段

　　D24 减压阀 D24系列减压阀

　　N1 功能模块 N1系列功能模块

　　50 系列50 内部结构版本标识

　　三、技术参数

　　参数项 参数值 单位 备注

　　------------------ ------------------ ---------- --------------------

　　通径 NG6/NG10/NG16 - 阀体安装面规格

　　流量 30~300 L/min 视通径和机能，Δp=10bar

　　压力 315~350 bar P/A/B口

　　T口背压 <160 bar 回油口允许背压

　　线圈电压 DC24V/AC220V - 常用规格，可选多种电压

　　线圈功率 18~35 W DC线圈保持功率

　　防护等级 IP65 - 标准防护等级

　　通电持续率 ED 100% - 连续工作制

　　响应时间 20~80 ms 通电/断电切换时间

　　换向频率 ≤15000 次/h 允许换向频率

　　工作介质 HL、HLP液压油 - ISO VG 32~68

　　油液清洁度 NAS 9级 / ISO 20/18/15 - 推荐清洁度

　　粘度范围 2.8~500 mm2/s 工作粘度范围

　　工作温度 -20~+70 °C 环境温度范围

　　四、工作原理

　　通过电磁铁通电产生电磁力推动阀芯移动，改变液压油路通断和流向，从而控制执行元件的运动方向。

　　工作过程：

　　1. 电磁线圈通电产生磁场，推动衔铁（推杆）运动

　　2. 衔铁推动阀芯在阀体内移动，改变油路连通状态

　　3. P口（进油）连接到A口或B口（工作口），T口（回油）连通对应另一工作口

　　4. 阀芯在不同位置实现不同的油路组合（中位机能）

　　5. 断电后，复位弹簧将阀芯推回初始位置

　　五、使用用途

　　YUKEN DSG-01-3C4-D24-N1-50 电磁阀主要用于以下设备和场景：

　　1. 液压系统方向控制 - 控制液压缸伸出/缩回

　　2. 液压马达正反转控制 - 改变马达旋转方向

　　3. 液压回路切换 - 实现不同工作模式的油路切换

　　4. 自动化设备液压控制 - 与PLC联动实现自动循环

　　六、应用行业

　　广泛应用的行业领域：

　　- 机床

　　- 注塑机

　　- 工程机械

　　- 冶金设备

　　- 船舶

　　- 农机

　　- 自动化产线

　　七、选型适配技巧

　　选型前请确认以下关键信息：

　　1. 确认设备所需的接口尺寸、安装方式与安装空间

　　2. 确认系统的工作压力、流量需求是否在本产品适用范围内

　　3. 确认工作介质的种类和粘度等级符合产品要求

　　4. 确认电气参数（电压、电流、信号类型）与控制系统匹配

　　5. 确认环境条件（温度、湿度、防护等级）满足使用要求

　　提示：具体选型请以品牌样本为准，或联系技术人员协助确认。
