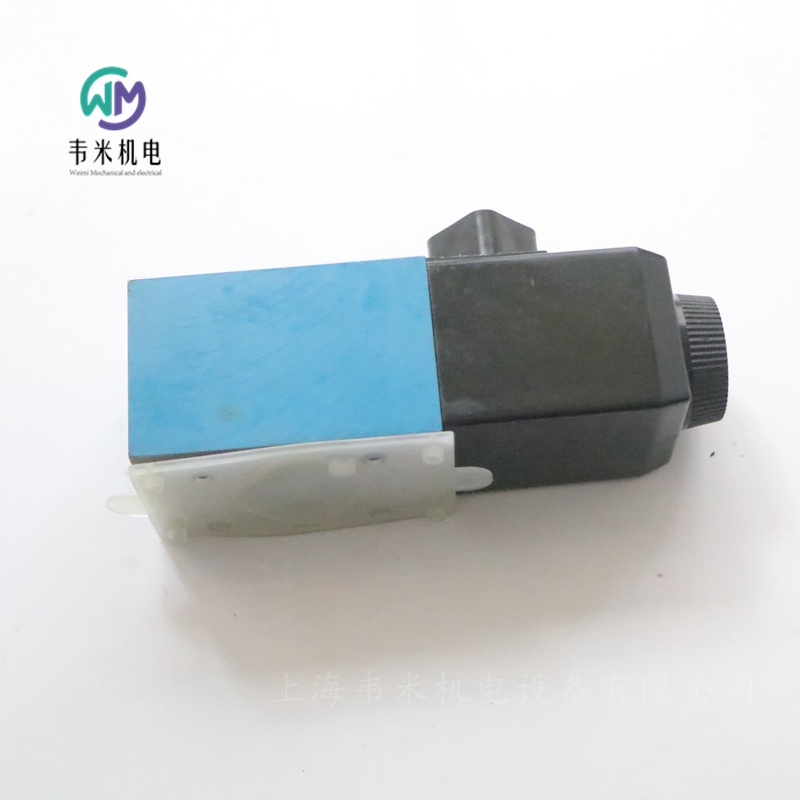

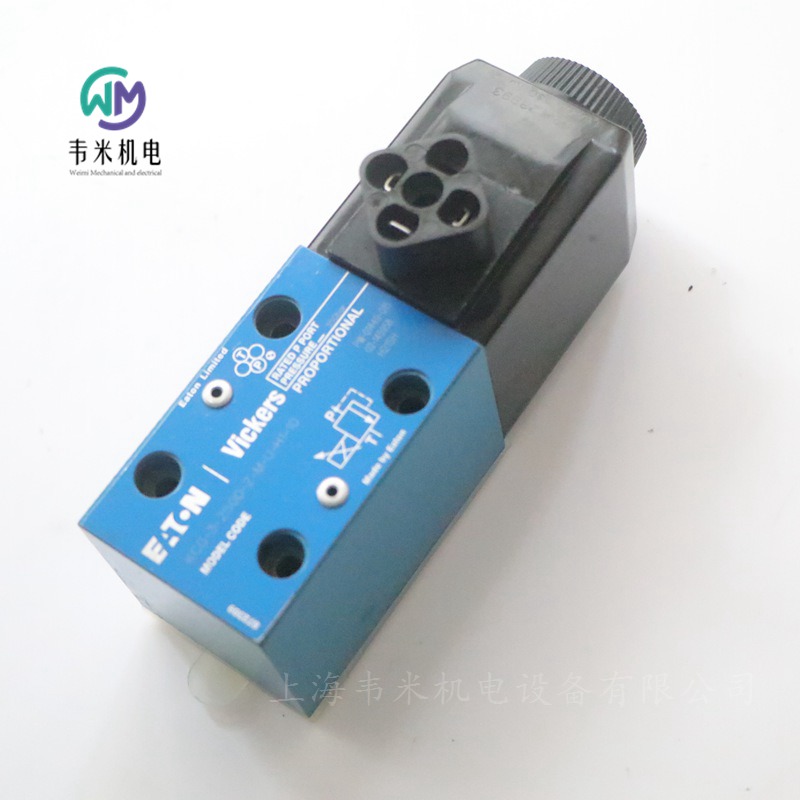

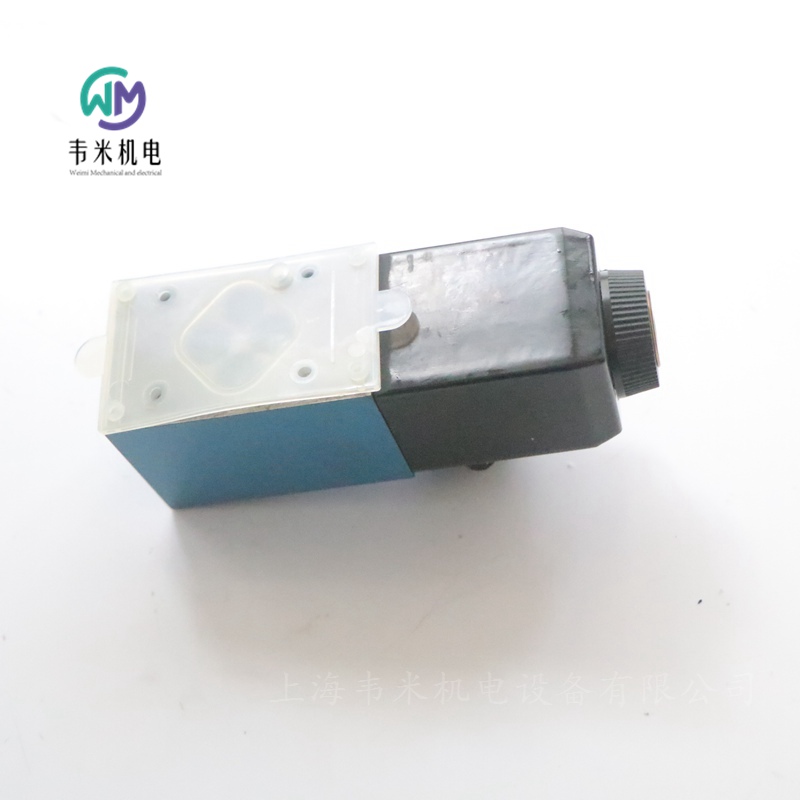

VICKERS威格士充液阀KCG-3-250D-Z-M-U-H1-10抗冲击运行噪低

　　VICKERS威格士充液阀KCG-3-250D-Z-M-U-H1-10抗冲击运行噪低；是上海韦米机电设备有限公司主营销售产品，产品实拍，原装，客户买的安心，用的放心。常用产品供应，欢迎新老客户询价采购！

　　产品简介：

　　Vickers KCG-3-250D-Z-M-U-H1-10 详细介绍

　　Vickers（威格士） | 比例溢流阀 | 比例阀系列

　　一、产品名称与定义

　　Vickers KCG-3-250D-Z-M-U-H1-10 是Vickers（威格士）旗下的一款比例溢流阀具体型号。

　　中文名称：比例溢流阀

　　英文名称：Proportional Valve

　　别名：电液比例阀、比例控制阀

　　通俗名称：比例阀、比例方向阀、比例压力阀

　　产品分类：液压传动元件 > 液压控制阀 > 比例阀

　　产地/品牌国：美国

　　二、型号含义解读

　　完整型号：KCG-3-250D-Z-M-U-H1-10

　　段 含义 说明

　　---------------------- -------------------- ----------------------------------------

　　KCG 比例流量阀 KCG系列比例流量控制阀

　　3 开启压力代码3 较高开启压力，约5 bar

　　250D 产品规格 包含型号参数信息的代码段

　　Z 选项代码 密封材料或安装形式等选项标识

　　M 公制连接螺纹 公制螺纹接口标准

　　U 选项代码 密封材料或安装形式等选项标识

　　H1 减压阀 H1系列减压阀

　　10 接口规格10 气口G3/8接口，阀体连接标准

　　三、技术参数

　　参数项 参数值 单位 备注

　　------------------ ------------------ ---------- --------------------

　　通径 NG6/NG10 - 常用规格

　　额定流量 5~60 L/min 压差10bar时

　　压力 315~350 bar P/A/B口

　　T口背压 <160 bar 回油口允许背压

　　控制信号 ±10V / 0~10V / 4~20mA - 标准模拟信号输入

　　供电电压 DC24V - 放大器供电

　　滞环 <3% - 不带反馈型；带反馈型<1%

　　重复精度 <1% - 带位置反馈型

　　阶跃响应 <50 ms 0-100%指令

　　滤波时间 10~1000 ms 斜坡时间可调

　　防护等级 IP65 - 带放大器时

　　工作介质 HL、HLP液压油 - ISO VG 32~68

　　油液清洁度 NAS 7级 / ISO 16/13/9 - 推荐清洁度（比例阀较高）

　　工作温度 -20~+60 °C 环境温度范围

　　四、工作原理

　　通过比例电磁铁将电信号按比例转换为力/位移，连续调节阀口开度，实现对压力或流量的无级控制。

　　工作过程：

　　1. 控制器输出PWM电流信号给比例电磁铁

　　2. 比例电磁铁产生与电流成正比的推力

　　3. 推力推动阀芯/阀锥，阀口开度与信号大小成正比

　　4. 通过内置LVDT位移传感器实现位置闭环（高性能型）

　　5. 输出压力/流量随输入信号连续可调

　　五、使用用途

　　Vickers KCG-3-250D-Z-M-U-H1-10 比例溢流阀主要用于以下设备和场景：

　　1. 精密压力和流量控制

　　2. 位置/速度闭环控制

　　3. 注塑机/压铸机比例控制

　　4. 试验台加载控制

　　六、应用行业

　　广泛应用的行业领域：

　　- 注塑机

　　- 压铸机

　　- 试验设备

　　- 冶金

　　- 船舶

　　- 风电

　　- 机床

　　七、选型适配技巧

　　选型前请确认以下关键信息：

　　1. 确认设备所需的接口尺寸、安装方式与安装空间

　　2. 确认系统的工作压力、流量需求是否在本产品适用范围内

　　3. 确认工作介质的种类和粘度等级符合产品要求

　　4. 确认电气参数（电压、电流、信号类型）与控制系统匹配

　　5. 确认环境条件（温度、湿度、防护等级）满足使用要求

　　提示：具体选型请以品牌样本为准，或联系技术人员协助确认。

　　八、使用指南与技巧

　　安装注意事项：

　　- 安装前确认产品外观完好，无运输损坏

　　- 按产品说明书要求进行安装，注意安装方向和紧固力矩

　　- 连接管路/线路前确认接口清洁无异物

　　- 液压元件使用前应进行排气处理

　　调试建议：

　　1. 启动前检查所有连接是否紧固可靠

　　2. 空载/低压状态下试运行，确认动作正常

　　3. 逐步加载至工作状态，观察运行情况

　　4. 运行初期加强巡检，及时发现并处理异常

　　九、维护保养要点

　　项目 频率 维护内容

　　------------------ -------------- -----------------------------------

　　外观检查 日常 检查外观、连接状态、泄漏情况

　　功能测试 每周 确认工作参数正常，无异常噪声/振动

　　清洁保养 每月 清洁外部灰尘油污，检查接线端子

　　定期检修 每半年 全面检查性能指标，更换易损件

　　大修/更换 按需 出现性能下降时及时检修或更换

　　注意：以上为通用建议，具体请参照产品操作说明书。恶劣工况下应缩短维护周期。

　　十、常见问题 FAQ

　　Q1: 如何判断Vickers KCG-3-250D-Z-M-U-H1-10是否需要更换或维修？

　　A: 出现以下情况建议检修或更换：

　　- 运行噪声明显增大或出现异常振动

　　- 性能参数明显偏离额定值

　　- 泄漏量超过允许范围

　　- 外观出现明显损伤或腐蚀

　　Q2: 从哪里购买Vickers产品？

　　A: 建议选择长期经营Vickers品牌的授权经销商或有原厂质保合同的供应商。

　　韦米机电提供保障和技术支持，欢迎咨询。

　　Q3: KCG-3-250D-Z-M-U-H1-10可以和哪些型号互换/替代？

　　A: 替代型号需确认接口尺寸、技术参数和功能完全兼容。

　　建议联系技术工程师确认兼容性，获取准确的替代方案。
