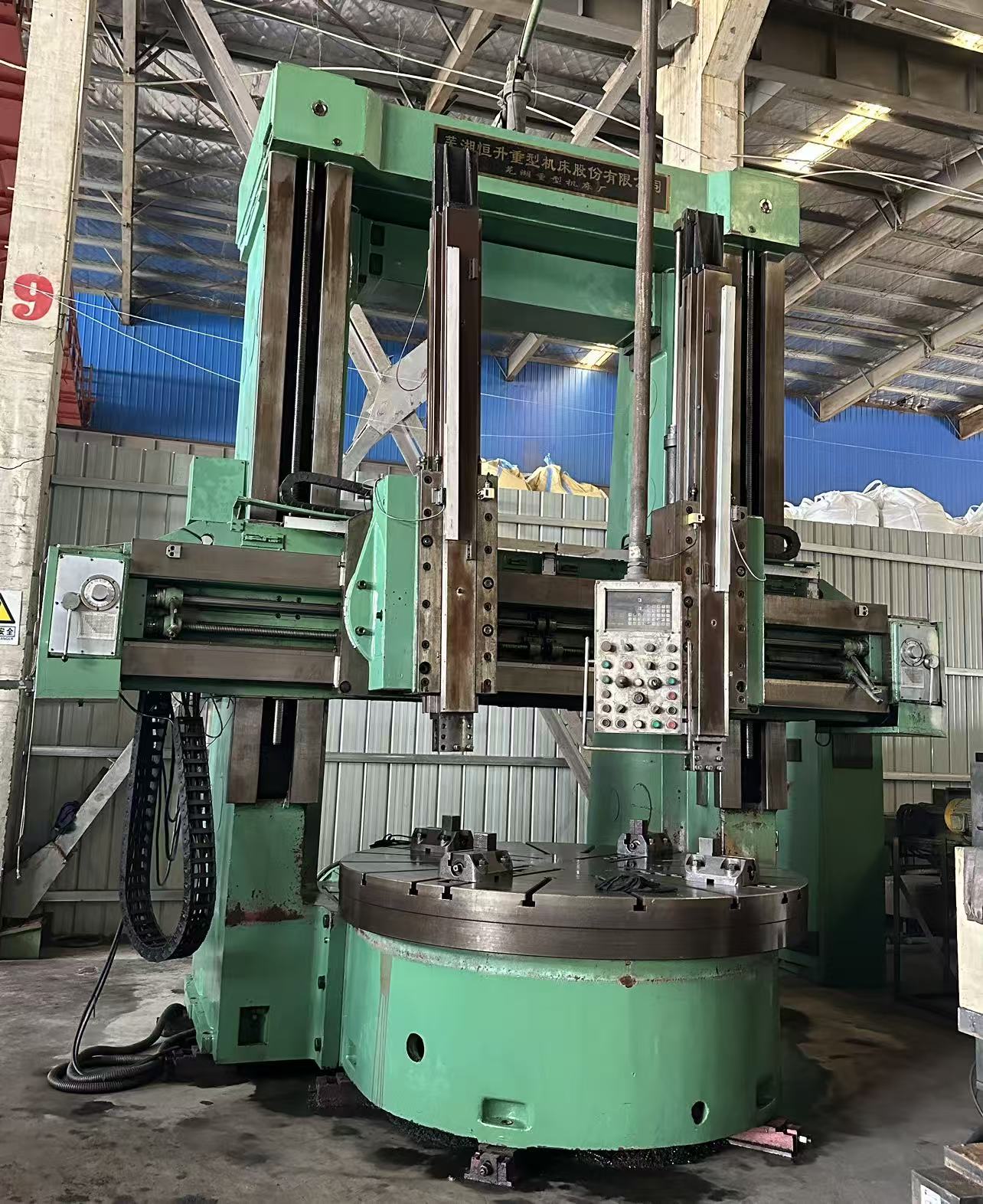

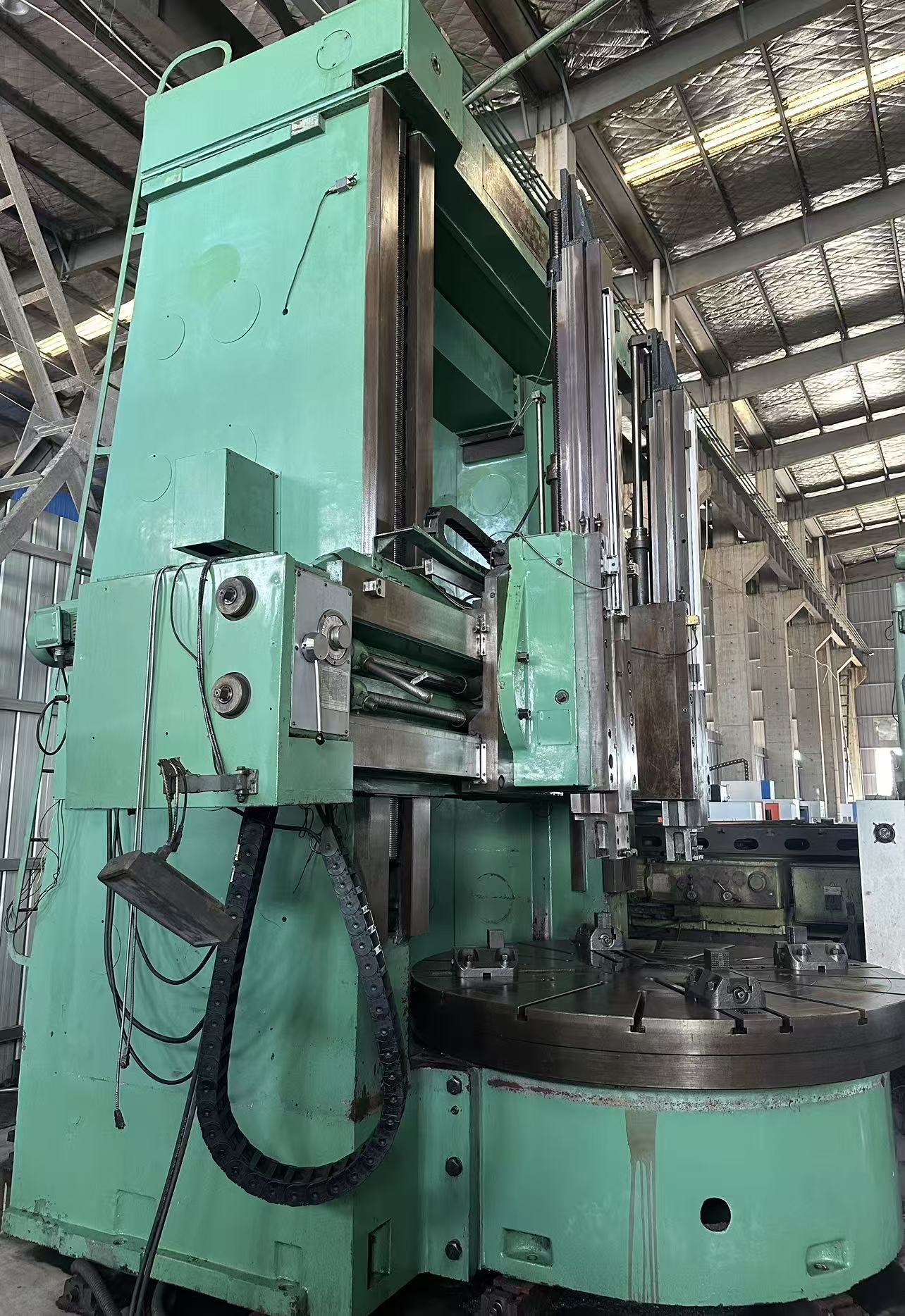

芜湖恒升C5225-H双柱立式车床

　　C5225-H（2.6m×1.4m）双柱立式车床产品详细属性

　　一、基础档案

　　设备名称：双柱立式车床

　　型号：C5225-H最汏车削直径2500mm

　　控制方式：数显（非全数控），手动+电动进给，信和SDSMS数显系统

　　精度等级：普通精度

　　用途：金属切削机床

　　适用范围：通用

　　适用行业：冶金、矿山、风电、工程机械、压力容器、泵阀、重型装备、钢结构

　　动力类型：电力传动（主电机+各进给电机，液压辅助）

　　结构形式：双柱龙门式（双柱立式）

　　刀架数量：左右两个垂直叨架（双刀架），均带水平滑枕、垂直滑枕，可手动/电动进给

　　工作台形式：回转圆工作台（卡盘式，四爪压板夹紧，无顶裥）

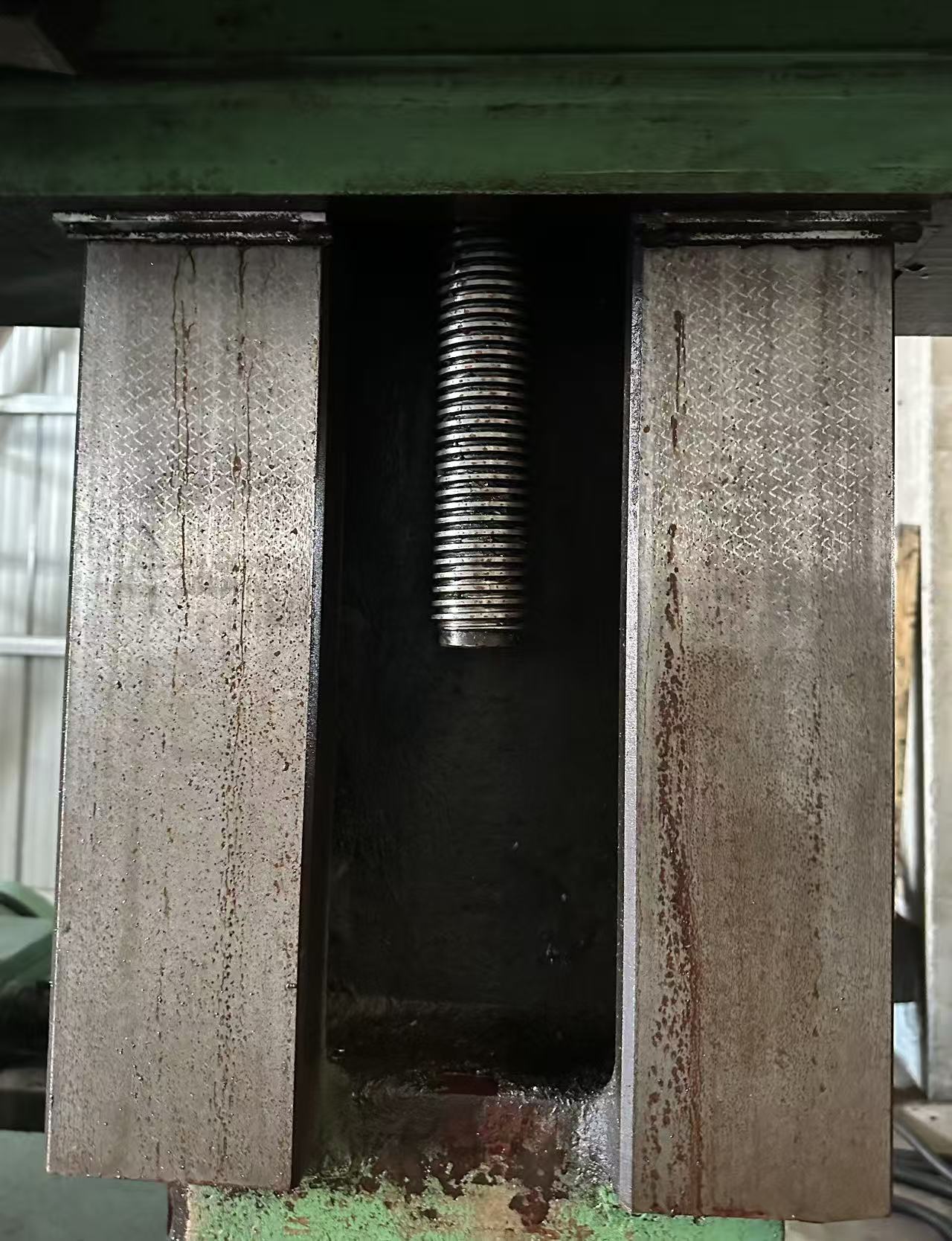

　　导轨类型：硬轨（矩形滑动导轨，淬硬磨削导轨）

　　出厂日期：2013年

　　防护等级：IP54

　　电源：380V，三相，50Hz

　　二、核心加工参数

　　最汏车削直径：2500mm（龙门通过最汏2600mm）

　　最汏工件高度：1400mm

　　工作台直径：2250mm

　　工作台T型槽：径向T型槽，共8条，T型槽尺寸36mm

　　最汏工件承重：10T

　���工作台转速范围：0.8-63r/min，16级机械变速

　　垂直叨架水平行程：1250mm

　　垂直叨架垂直行程：800mm

　　滑枕行程：300mm

　　进给量：水平、垂直进给均为多级手动可调，电动快移+手动微调，数显读数

　　锥度装置：带靠模锥度机构

　　刀杆最汏截面：40×40mm

　　三、电机与电气

　　主拖动电机（工作台电机）：55kW

　　左右刀架快移电机各：2.2kW

　　液压站电机：4kW

　　冷却泵电机：0.75kW

　　润滑泵电机：0.37kW

　　总装机容量：约75kVA

　　数显系统：信和SINO SDS?MS两轴数显，左右刀架分别数显

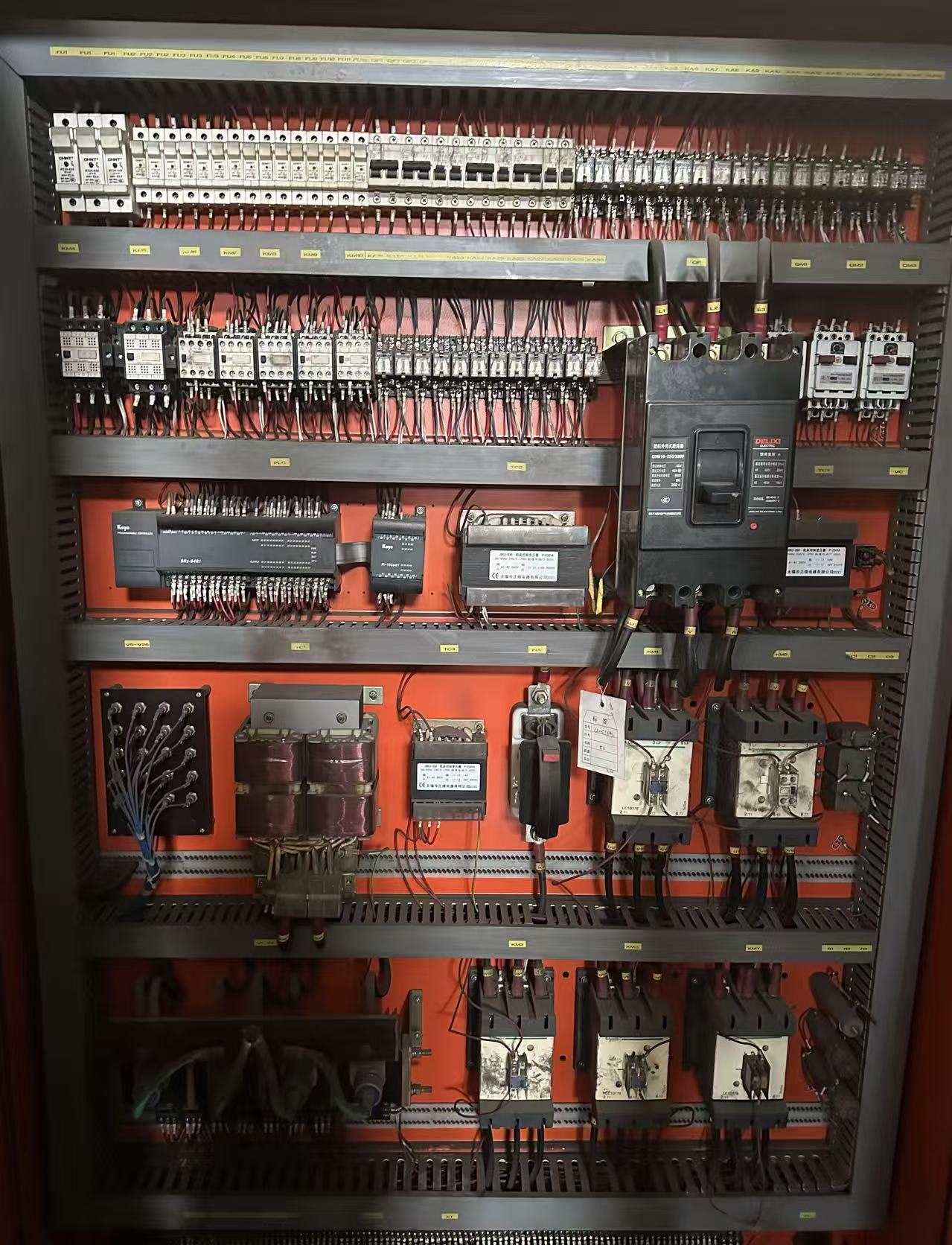

　　电气柜：独立落地电气柜，德力西元器件，带PLC逻辑控制（非CNC数控）

　　四、整机尺寸与重量

　　整机外形尺寸：约5180×4600×4952mm

　　整机净重：约41吨

　　五、配套与附件

　　标配：四套压板螺栓、卡爪压板、操作手轮、冷却系统、稀油集中润滑系统、独立液压站、地脚螺栓；

　　无侧铣头、无刀库；

　　带维修爬梯、安全护栏、照明装置；

　　附件：操作手册、润滑原理图，电气原理图。
