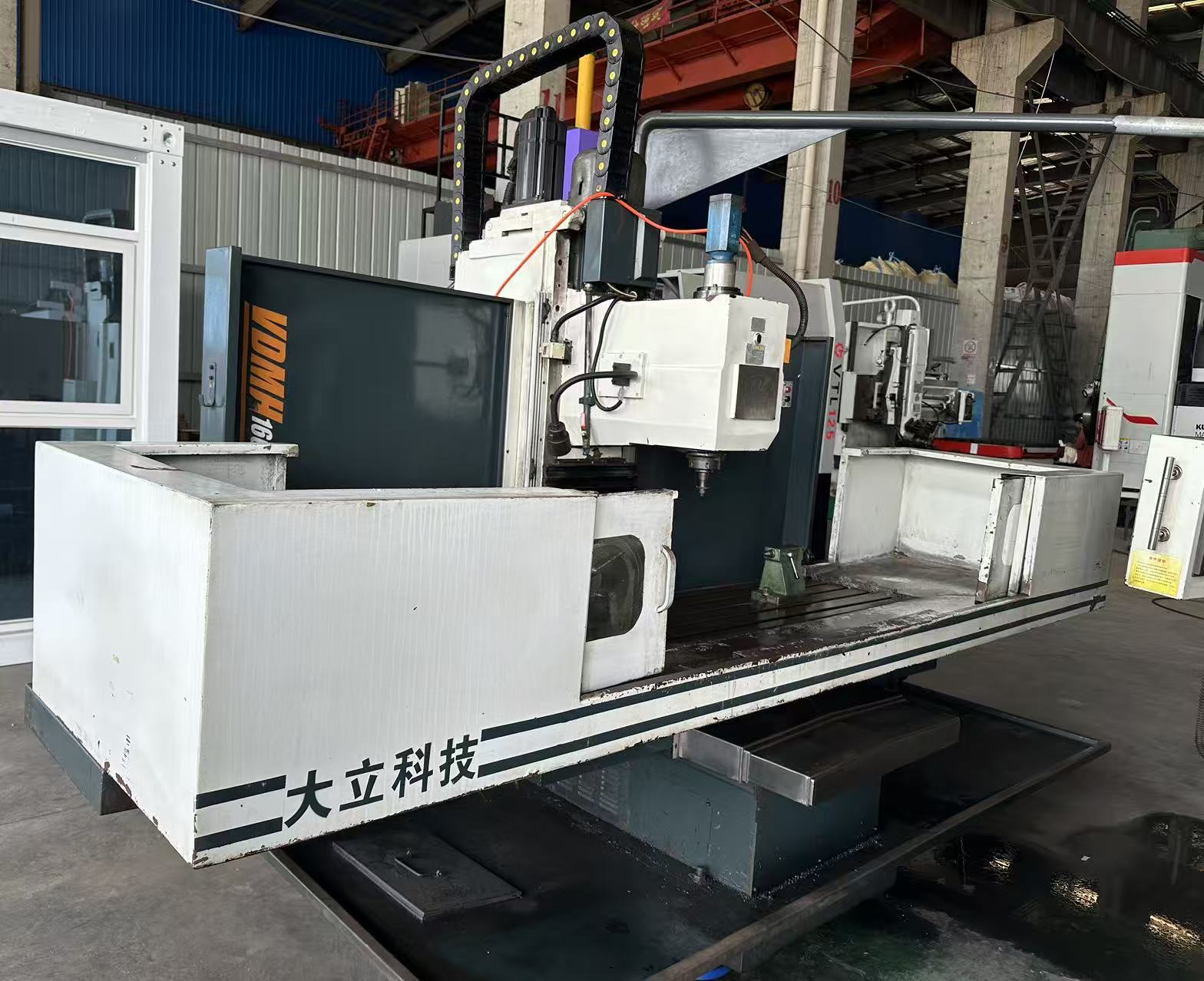

VDM1600数控铣床

　　大立VDM-1600数控铣床详细属性

　　一、基础档案

　　品牌：大立科技（大立机械制造东台有限公司）

　　型号：VDM-1600

　　设备类型：动柱式数控铣床（无刀库）

　　控制系统：新代SYNTEC6MA

　　布局形式：动柱式（床身固定，立柱前后移动）

　　控制形式：数控，半闭环控制

　　精度等级：精密级

　　动力类型：电力传动（伺服+液压+气动）

　　总容量：50KVA

　　电压：380V/50Hz三相电

　　出厂编号：1A0816

　　二、工作台参数

　　工作台尺寸：1600×600mm

　　T型槽：5条，槽宽18mm，槽距125mm

　　工作台最汏承重：2500kg

　　工作台面离地高度：约820mm

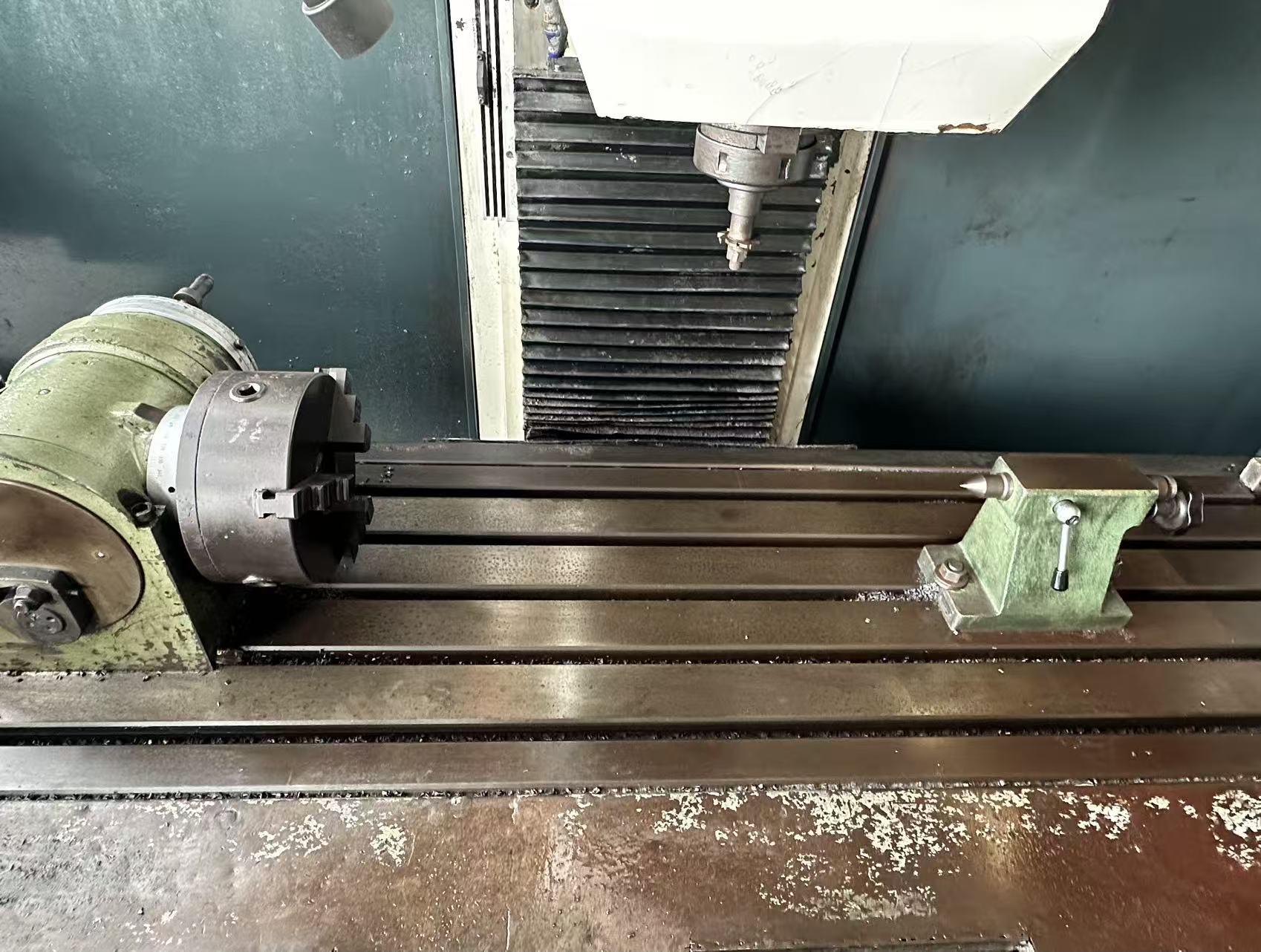

　　选配：第四轴回转工作台（卡盘200，带尾座）

　　三、三轴行程

　　X轴（立柱前后）：1600mm

　　Y轴（滑鞍左右）：700mm

　　Z轴（主轴上下）：600mm

　　主轴鼻端至工作台距离：120-720mm

　　四��导轨与传动

　　X/Y/Z轴：全硬轨（矩形重载滑动导轨），适合重切削

　　传动：三轴伺服电机+滚珠丝杠，防护罩为风琴罩

　　润滑：自动集中润滑系统

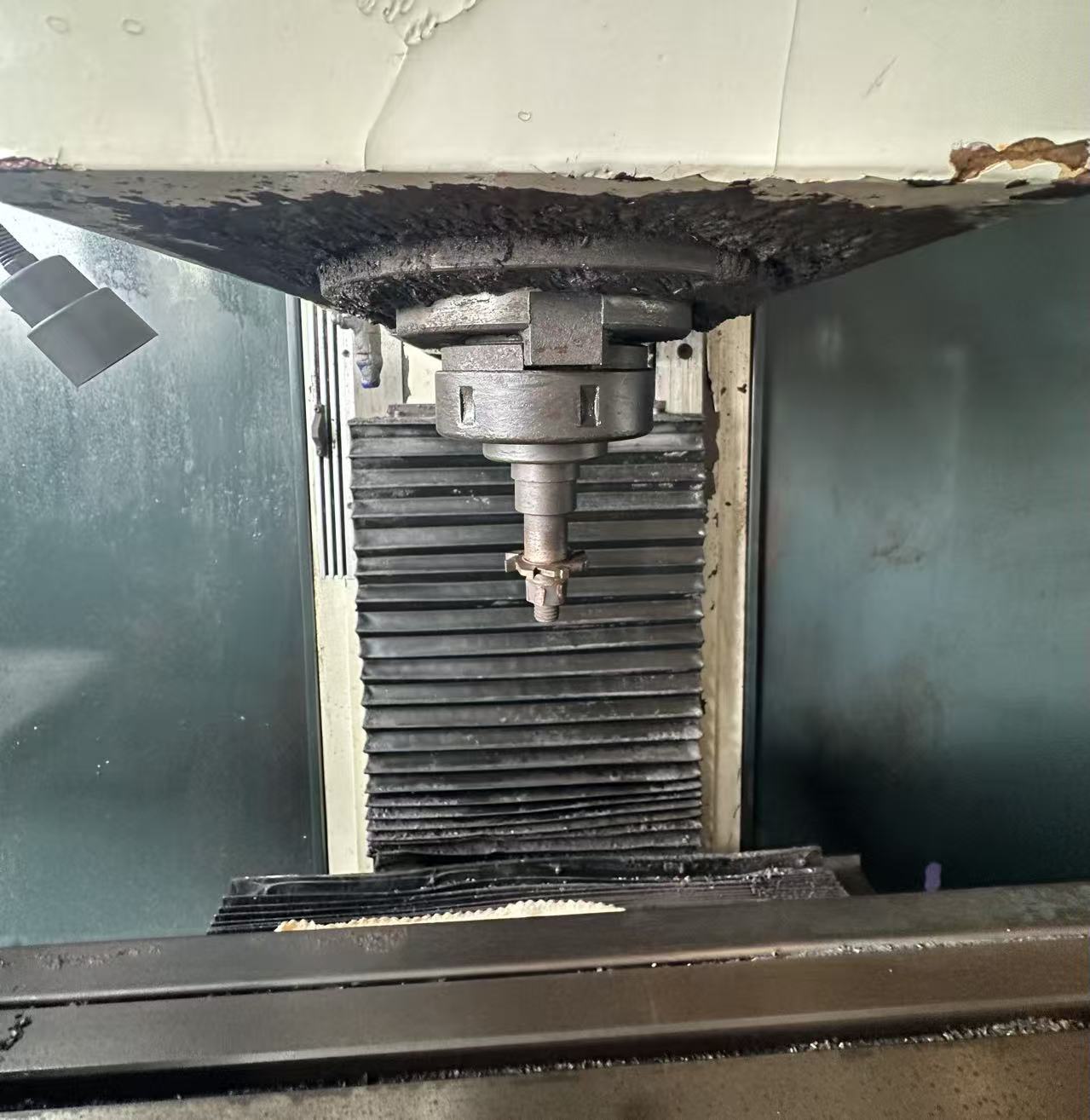

　　五、主轴参数

　　主轴形式：齿轮头（齿轮箱传动），重切削型

　　主轴锥度：BT50

　　主轴转速范围：40-4500r/min

　　主轴电机功率：15kW（连续），18.5kW（30分钟）

　　最汏输出扭矩：620Nm

　　松刀方式：液压松刀，无刀库，手动换刀

　　六、进给速度

　　快速移动速度：X/Y 8m/min；Z 6m/min

　　切削进给速度：1-6000mm/min

　　七、整机配套

　　刀库：无刀库，手动换刀

　　冷却系统：大流量冷却泵，外冷喷淋

　　排屑：两侧接屑槽，可外接排屑机

　　防护：半封闭钣金防护

　　外形尺寸（长×宽×高）：约3800×2600×2800mm

　　整机重量：约9800kg

　　适用行业：模具加工、工程机械配件、自动化底板、治具夹具、不锈钢制品、通用机加工

　　作用对象：板材、模具、阀体、机架；可铣、钻、镗、铰、攻丝，加装第四轴可做回转类零件加工
