凸轮分割器也可称之为凸轮间歇机构和凸轮分度器，它的工作原理是：通过输入凸轮把连续的运转分成一个工位或者多个工位的间歇式分度的工作原理。

比较直接的凸轮分割器的工作原理说法就是输入轴上的弧面凸轮、平板凸轮或者圆柱凸轮与带有多工位的分度输出轴上的分度盘无间隙垂直或者平行啮合运行的工作原理。

无论是弧面凸轮还是平面凸轮廓面的曲线段，都是紧密的驱动分度轮按照设定的工位数进行分度运行的，凸轮分割器的直线段可以使分度轮静止，并定位自锁而制造时间给设备进行加工零件。

凸轮分割器的工作原理说简单点就是：入力轴上的凸轮旋转360°，出力轴的分度机构就同时完成一个工位的分度运动，这其中一个工位的运动包括了静止段和转位段，两者组成了一个360度周期或者一个工位周期。

通常的凸轮分割器驱动角是指在一个工位分度运动过程中，出力轴运转与静止的时间比，是入力凸轮驱动出力轴所需旋转的角度值。一般来说凸轮分割器厂家会建议大家选择270度的驱动角度，这是因为该角度越大，凸轮间歇机构运转就越平稳，所以一般不会建议大家选择90度的驱动角。另外在选择凸轮分割器角度时如果没有特殊要求就选择大一点的驱动角，比如240度，270度，330度。

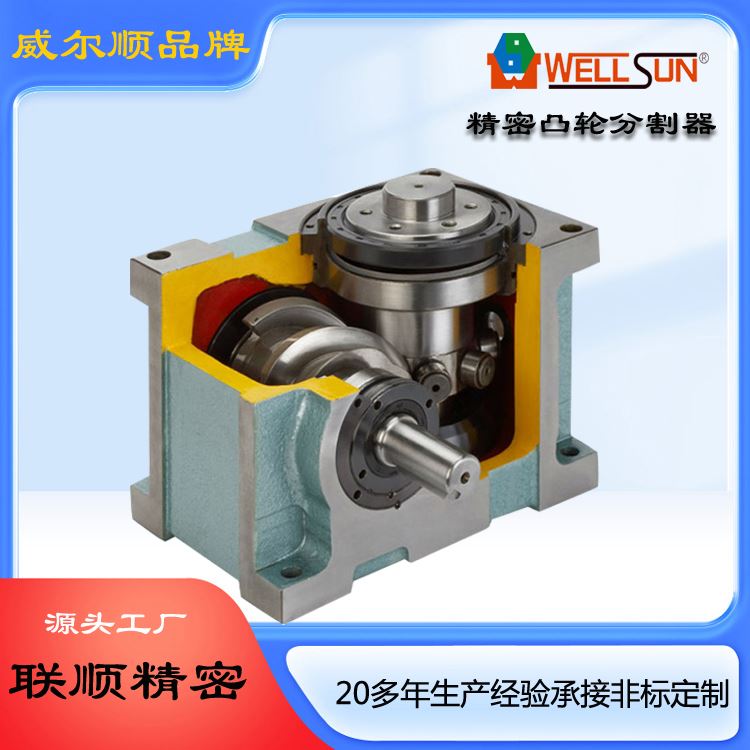

凸轮分割器是一种由多种零部件组成的机械传动部件，由凸轮、分度盘、箱体、轴承组成，属于科技领域里的常用机械。所以我们在使用时要充分地了解它、掌握它的使用要领，现在主要来讲一下凸轮分割器的重点知识和常见术语有哪些，通常比较重要的术语是：
1、凸轮。凸轮是将入力轴上的动能通过自身的凸轮曲线类型传输给输出分度机构，或者说凸轮是拨动滚针轴承的重要组件。
2、滚针轴承。滚针轴承是和凸轮接触辅助凸轮和分度盘实现工位转位的，它的精密度关系到凸轮分割器整体精度。
3、分度盘。分度盘是决定凸轮分割器精度的主要三大部件之一，分度盘是和滚针轴承镶嵌使用并辅助完成分度工作的。
4、精密凸轮分割器分度数。分度数也称之为工位数和分割数，它是输出轴旋转一圈共停歇的数量，通常工位数多以偶数为主。
5、凸轮分割器驱动角度。驱动角度也称之为凸轮分度角，凸轮驱动角是输出转一个工位凸轮所执行的度数，通常驱动角度越大用户越喜欢。
6、凸轮分割器停止角。停止角是出力轴停止不动时，入力轴旋转的角度。360度减停止角就等于驱动角度。
7、精密凸轮分割器输入轴转速。通常输入轴转速是用每分钟来计算的，高速输入可以达到1000每分钟。
8、精密凸轮分割器静态扭矩和动态扭矩。无论是静态扭矩还是动态扭矩都是施加在输出轴上的扭矩。
