衢州信号完整性测试 第三方检测机构电话

　　高速USB信号测试主要用于验证和确保USB接口在高速数据传输时的性能和稳定性。这种测试可以帮助检测信号完整性、传输速率、时序偏差、噪声干扰等问题，确保设备符合USB规范并满足实际应用需求。具体用途包括：

　　1. 验证设计：确保USB硬件设计（如PCB布局、线缆、连接器）能支持高速信号传输，避免信号衰减或失真。

　　2. 兼容性测试：检查设备与不同主机或外设的兼容性，防止因信号质量问题导致连接失败或性能下降。

　　3. 故障排查：定位信号异常（如抖动、眼图闭合、串扰等），为优化设计提供依据。

　　4. 符合性认证：通过标准测试（如USB-IF认证）确保产品符合行业规范，提升市场竞争力。

　　5. 性能优化：通过测试数据调整参数（如驱动强度、均衡设置），提高传输速率和可靠性。

　　适用于USB 3.0/3.1/3.2（5Gbps及以上）和USB4等高速接口的研发、生产和质检环节。

　　信号完整性评估是确保电子系统中信号传输质量的关键过程。其特点主要包括以下几个方面：

　　1. 时域分析：通过观察信号的上升时间、下降时间和过冲等参数，判断信号在时间维度上的表现是否满足设计要求。

　　2. 频域分析：利用傅里叶变换等方法将信号转换到频域，分析其谐波成分和噪声特性，评估信号在不同频率下的行为。

　　3. 阻抗匹配：检查传输线与负载之间的阻抗是否匹配，阻抗失配会导致信号反射，降低信号质量。

　　4. 串扰评估：分析相邻信号线之间的电磁耦合效应，确定串扰是否在可接受范围内。

　　5. 电源完整性：评估电源分配网络对信号的影响，包括电源噪声和地弹等现象。

　　6. 眼图分析：通过眼图直观评估信号的整体质量���包括抖动、噪声容限和定时误差等。

　　7. 材料特性：考虑PCB板材的介电常数、损耗因子等参数对信号传输的影响。

　　8. 拓扑结构：分析信号路径的物理布局，包括走线长度、过孔数量和分支结构等。

　　9. 终端技术：评估不同终端方案（如串联终端、并联终端）对信号完整性的改善效果。

　　10. 仿真验证：使用工具进行仿真，预测实际系统中的信号行为，提前发现潜在问题。

　　这些特点综合起来，为工程师提供了全面评估信号完整性的框架，帮助设计出性能可靠的电子系统。

　　PCIe信号完整性检测的特点包括：

　　1. 高速信号分析：PCIe接口工作频率高，需检测信号在高速传输下的完整性，包括上升时间、下降时间和信号抖动等参数。

　　2. 眼图测试：通过眼图分析评估信号质量，观察眼图的张开程度、抖动和噪声水平，判断信号是否符合规范要求。

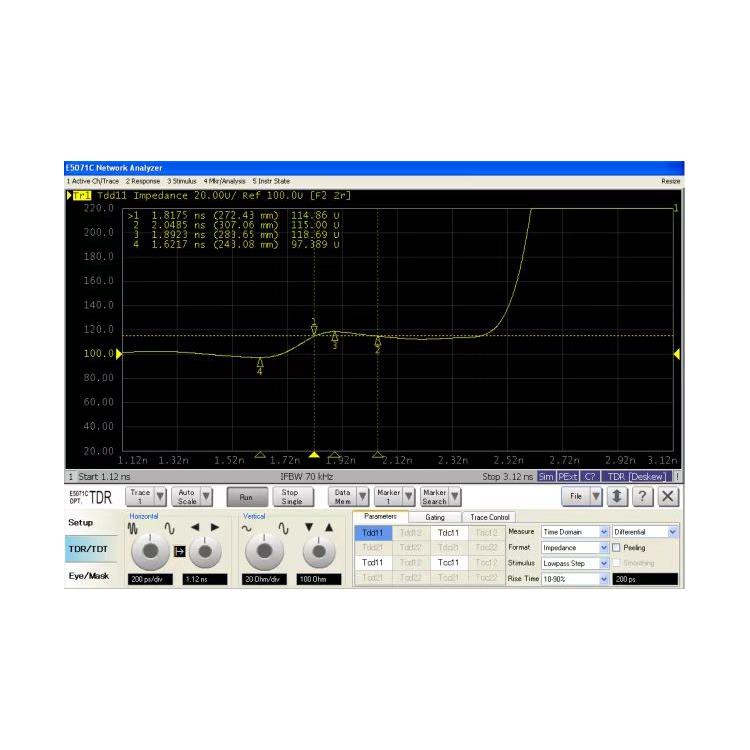

　　3. 时域反射计（TDR）应用：利用TDR技术检测传输线阻抗匹配情况，定位阻抗不连续点，分析反射和串扰问题。

　　4. 串扰和噪声评估：检测相邻信号线间的串扰影响，评估电源噪声和地弹对信号完整性的干扰。

　　5. 协议一致性测试：验证信号是否符合PCIe协议规定的电气特性，包括电压幅度、时序和预加重/去加重设置等。

　　6. 多通道同步测试：针对多通道PCIe链路，需同步检测各通道信号，确保通道间的一致性和协调性。

　　7. 自动化测试工具：采用自动化测试设备和软件，提高测试效率和准确性，支持批量分析和报告生成。

　　8. 仿真与实际测试结合：通过仿真软件预先模拟信号完整性，再结合实际测试数据对析，优化设计。

　　9. 环境适应性测试：在不同温度、电压等环境条件下检测信号完整性，确保设备在工况下的稳定性。

　　10. 故障诊断与定位：快速识别信号完整性问题的根源，如阻抗失配、连接器接触不良或PCB设计缺陷等，并提供解决方案。

　　USB3.0信号完整性检测的特点包括以下几个方面：

　　1. 高速数据传输验证：USB3.0的理论传输速率高达5Gbps，信号完整性检测需要验证在如此高的速率下数据传输的稳定性和准确性。

　　2. 差分信号检测：USB3.0使用差分信号（SSTX /SSTX-和SSRX /SSRX-）进行数据传输，检测时需要关注差分对的对称性和信号质量。

　　3. 眼图分析：通过眼图分析可以直观评估信号质量，包括抖动、噪声、上升/下降时间等参数，确保信号满足USB3.0规范要求。

　　4. 阻抗匹配检测：USB3.0的传输线要求严格的阻抗控制（通常为90欧姆差分阻抗），检测时需要验证阻抗匹配情况以减少信号反射。

　　5. 串扰和噪声评估：高速信号容易受到串扰和噪声影响，检测时需要评估相邻信号线或外部干扰对信号完整性的影响。

　　6. 时域和频域分析：结合时域（如上升时间、抖动）和频域（如谐波、噪声频谱）分析，全面评估信号质量。

　　7. 兼容性测试：确保USB3.0信号在不同设备和线缆组合下的兼容性，包括插拔测试和长时间稳定性测试。

　　8. 协议层验证：除了物理层信号检测，还需要验证协议层的正确性，确保数据包传输的完整性和错误处理机制。

　　9. 测试设备要求高：由于USB3.0的高速率特性，需要使用高性能示波器、网络分析仪等设备进行检测。

　　10. 标准符合性测试：检测结果需要符合USB-IF（USB Implementers Forum）发布的相关标准规范。

　　Ethernet信号眼图检测的特点包括以下几个方面：

　　1. 直观性：眼图能够直观地展示信号的质量，通过观察眼图的张开程度可以快速判断信号的完整性。

　　2. 综合性：眼图综合了信号的幅度、时序和噪声等信息，能够全面反映信号的传输性能。

　　3. 实时性：眼图检测可以在实时或接近实时的条件下进行，便于快速发现问题并进行调整。

　　4. 高精度：眼图检测能够测量信号的抖动、噪声和幅度变化等参数，有助于评估信号质量。

　　5. 标准化：眼图检测遵循，如IEEE 802.3，确保测试结果的一致性和可比性。

　　6. 故障诊断：通过分析眼图的异常特征，可以快速定位信号传输中的问题，如串扰、反射或时钟抖动等。

　　7. 自动化：现代眼图检测工具通常具备自动化功能，能够自动生成报告并给出优化建议，提高测试效率。

　　8. 适用性广：眼图检测适用于不同速率和类型的Ethernet信号，从低速到高速均可覆盖。

　　9. 非破坏性：眼图检测是一种非破坏性测试方法，对被测信号或设备造成影响。

　　10. 可重复性：眼图检测具有良好的可重复性，便于多次测试和对析。

　　USB3.0信号完整性检测的适用范围包括以下几个方面：

　　1. 硬件设计与开发阶段：用于验证USB3.0接口在电路板设计中的信号质量，确保符合规范要求。

　　2. 生产测试环节：在批量生产过程中检测USB3.0端口的信号完整性，保证产品一致性。

　　3. 系统集成验证：对包含USB3.0接口的完整系统进行测试，验证与其他组件的兼容性。

　　4. 故障诊断分析：当USB3.0设备出现连接不稳定、传输速率下降等问题时，用于定位信号质量问题。

　　5. 线缆与连接器测试：检测USB3.0线缆和连接器的传输性能，包括衰减、串扰等参数。

　　6. 兼容性测试：验证不同厂商的USB3.0设备间的互操作性。

　　7. 协议一致性测试：确保USB3.0信号符合相关技术标准规范。

　　8. 高速传输验证：特别针对5Gbps高速模式下的信号质量评估。

　　9. 电源管理测试：检测电源噪声对信号完整性的影响。

　　10. 电磁兼容性评估：分析USB3.0信号在电磁干扰环境下的稳定性。
