数据中心冷热源群控与动环监控系统技术方案

　　西安亚川数据中心基础设施冷热源群控与动环监控系统技术方案

　　一、方案概述：分层架构驱动机房智慧管控

　　随着数字化业务高速扩张，新建数据机房IT设备上架规模与散热负荷持续增长，机房基础设施的安全管控、智慧运维与绿色节能成为项目建设阶段的核心建设目标。西安亚川电力科技有限公司作为深耕建筑设备监控领域二十年的企业，专注于IBMS系统集成、3D可视化数字孪生管理平台、楼宇自控DDC系统、冷热源及DCIM数据中心基础设施管理系统，针对新建数据机房推出冷热源群控与动环监控系统一体化解决方案。

　　本方案中，动环监控系统承担机房全域基础设施状态感知、安全告警、可视化运维管理职能，7×24小时采集机房动力配电、环境参数、安防设施、IT资产、能耗指标等全维度运行数据；冷热源面向机房制冷链路，对冷水机组、水泵、冷却塔等全套冷热源设备实现集中调度与AI节能优化。两套系统深度联动、数据互通，构成“安全监测+智能调节”的完整闭环。整套系统采用分层架构设计，搭建一体化运维驾驶舱大屏，融合本地管控、云端远程管理、移动端运维等多访问渠道，从机房建设源头实现运行安全可控、制冷高效节能、运维可视便捷、能耗指标的综合管控目标。

　　二、系统功能架构与技术特点

　　（一）动环监控系统

　　西安亚川动环监控系统是新建机房基础设施的“智慧感知大脑”，对机房动力设备、环境参数、安防设施、IT资产、能耗指标进行不间断监测管控，配套可视化驾驶舱大屏作为统一运维展示入口。

　　1.核心功能

　　机房驾驶舱总览看板：集中展示机房整体运行态势，顶部集成多业务功能菜单，涵盖驾驶舱、动环监控、安全防护、资产管理、三维可视化、能效管理、统计报表、报警中心、配置中心九大管理模块，实现一站式运维管理。

　　IT资产管理：实时统计IT设备设计数量、上架数量、故障维修状态，监控机柜U位容量占用情况，直观展示机柜资源使用率，方便后期机柜规划扩容。

　　动力设备监控：实时采集UPS双路供电运行状态、总电流、负载占比、后备续航时长等供电关键参数，全天候保障机房电力供给安全稳定。系统可接入变配电监测、电源备自投、电气接点测温、蓄电池在线监测、精密配电监控、智能母线监控等多种子功能。

　　环境指标监测：对机房各通道点位的温度、湿度数据进行采集排行，实时掌握机房冷热气流分布，提前识别局部热点风险，为冷热源系统调节负荷提供数据依据。系统同时支持漏水报警检测、浓度探测、机房空气质量监测等。

　　能耗与PUE管理：自动统计机房总能耗、IT设备能耗，实时计算机房PUE值，作为机房制冷节能效果评估的核心参考指标。

　　安防子系统管控：统一接入视频监控、门禁系统、红外安防设备，实时统计设备在线、离线数量，实现安防一体化集中管理。

　　告警运维管理：支持日/周/月/年告警数据统计分析，实时告警清单标明告警时间、故障设备、告警等级，通过界面弹窗、短信、语音、APP推送等多种方式快速推送预警信息。

　　2.系统特点

　　全域采集：覆盖动力、环境、安防、资产、能耗多类监测对象，测点部署一步到位；

　　可视化运维：大屏驾驶舱直观呈现机房全貌，可配套三维数字孪生可视化，机房建筑、机柜布局；

　　分级告警：故障告警分级管理，提前规避机房宕机风险；

　　开放兼容：预留标准化数据接口，可无缝接入冷热源运行数据，两套系统数据互通，消除信息孤岛。

　　（二）冷热源

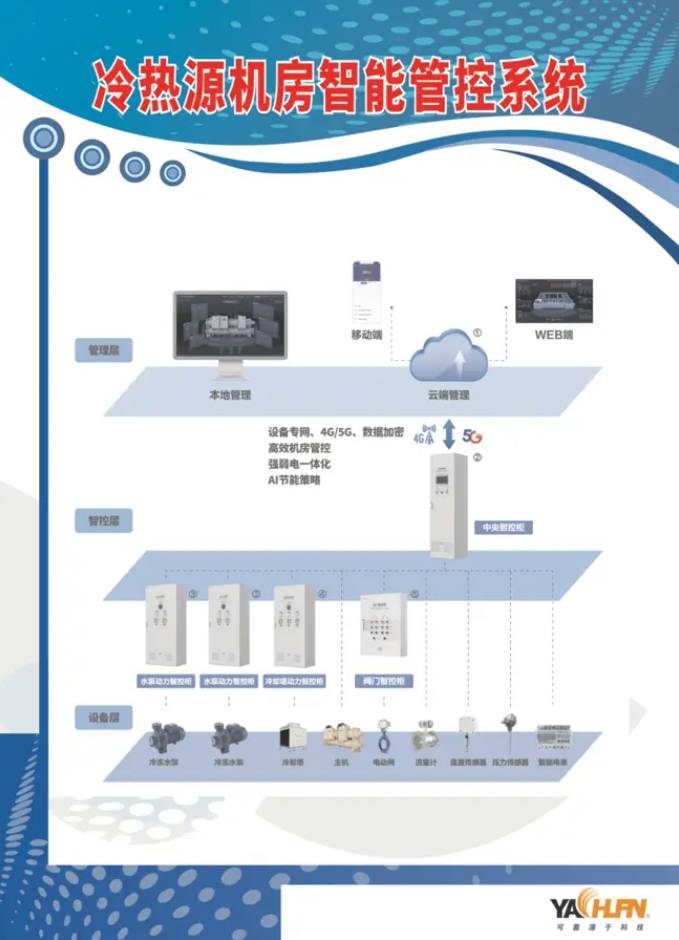

　　西安亚川冷热源针对新建机房制冷链路一体化搭建，对冷冻水泵、冷却水泵、冷却塔、冷水主机、电动阀门等全套冷热源设备进行集中智能调度，整体采用管理层—智控层—设备层三层标准化架构。

　　1.分层功能

　　管理层：提供多渠道运维入口，包含本地工作站管理、云端WEB网页端、移动端。运维人员随时随地查看冷热源机组运行参数、下发控制指令，远程修改制冷调控策略。

　　智控层：以中央智控柜为管控核心，配套水泵动力控制柜、冷却塔动力控制柜、阀门智控柜等现场控制柜。依托设备专网完成数据传输，实现强弱电一体化管控；内置AI节能策略算法，根据机房实时热负荷自动匹配制冷方案；传输过程对监控数据加密，保障通信安全。

　　设备层：为现场末端硬件，包含冷冻水泵、冷却水泵、冷却塔、冷水主机、电动阀、流量计、温度传感器、压力传感器、智能电表，负责采集冷源侧流量、温度、压力、用电量等基础运行数据，接收上层下发的控制指令，完成设备启停、阀门调节等动作。

　　2.系统特点

　　设备联动控制：水泵、主机、冷却塔自动联动启停，规避人工操作失误；

　　AI自适应节能：跟随机房IT设备上架负荷变化动态调节冷源设备运行工况，从源头降低制冷能耗；

　　故障连锁保护：单台制冷设备故障时自动触发备用设备投切，保障机房不间断制冷；

　　多端远程管控：无需前往机房现场即可完成冷热源设备监控与参数调整；

　　数据互通：可将冷源能耗、设备状态数据推送至动环监控驾驶舱大屏，实现机房动力环境与制冷系统一体化展示。

　　三、新建机房项目一体化交付体系

　　在新建数据机房项目规划、施工、上线全周期，西安亚川将冷热源与动环监控系统作为智慧基础设施板块同步设计、同步施工、同步验收上线，实现两套系统深度融合、统一部署。

　　1.平台统一规划部署：搭建一体化运维驾驶舱大屏，将机房IT资产、动力环境安防数据与冷水机组、水泵等冷热源设备运行数据汇聚至同一个管控平台，打造机房统一智慧运维中心。

　　2.制冷节能策略预置：冷热源与机房制冷设备同步上线，依托内置AI调度策略，机房投产初期即可实现较低的PUE能耗指标，有效降低PUE值至1.3-1.6，直接达成绿色低碳机房的建设目标。

　　3.三维数字孪生配套建设：同步部署机房三维可视化数字孪生功能，完整机房建筑、机柜、冷源管路布局，实现虚拟场景画面和真实设备运行状态实时联动。

　　4.预留长期扩容空间：管控平台预留充足扩展接口，随着后期机房IT设备不断上架扩容，可按需新增能效报表、容量预警、负荷预测等增值功能，保障系统长期可扩展。

　　5.一体化运维体系落地：机房投运之后，运维人员仅需通过一套综合管控平台，即可同时完成机房动力环境巡检、安防管理、IT资产管理以及冷热源制冷系统调控，简化运维架构，减少多平台切换工作量。

　　四、实施价值量化分析

　　1.安全效益：动力环境、安防、冷热源制冷设备全方位实时监控，故障及时告警联动处置，大幅降低机房过热、断电等故障风险，保障机房业务7×24小时不间断运行。

　　2.节能效益：冷热源群控AI智能调优制冷负荷，配合动环系统PUE能耗精细化监测，有效降低机房制冷能耗，实现绿色节能的建设目标。

　　3.运维效益：一体化大屏可视化管控模式，降低运维巡检难度，减少现场人力投入，提升机房整体运维管理效率。

　　4.建设效益：新项目一体化同步建设，两套系统无缝对接，避免后期加装改造产生额外成本，平台扩展性强，适配机房长期扩容发展需求。

　　“成就客户、创造未来”是西安亚川的目标，我们不单为您提供产品与系统性解决方案，更延续着我们的服务体系，用我们的真诚，成为您信赖的合作伙伴，与您携手共创辉煌。20余年专注研发、生产和销售，1000余案例积累行业深入全程无忧服务，欢迎在下方评论区留言咨询，获取定制方案。
