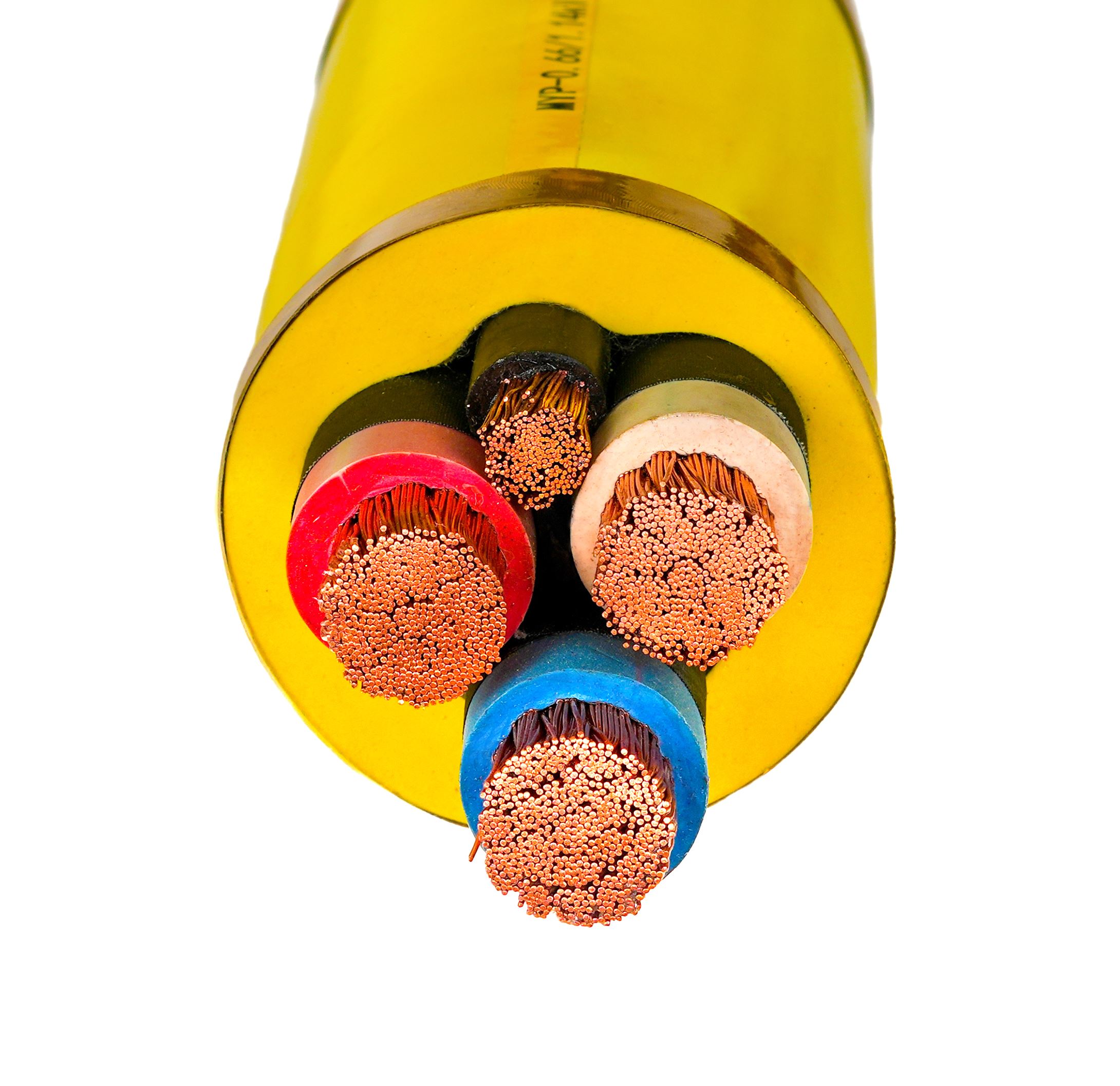

结构解析：四层协同防护体系的实际效用该电缆采用四重物理屏障结构：导体为第5类软铜绞合，单丝直径0.20mm，确保反复弯折3万次后电阻增量＜3%；绝缘层厚度1.8mm，采用非迁移型阻燃剂，通过GB/T 18380.36成束燃烧试验时，炭化高度始终低于2.5m；屏蔽层由0.12mm镀锡铜丝编织（覆盖率≥85%），实测50Hz工频干扰衰减达42dB，有效抑制变频器谐波对瓦斯传感器的误触发；外护套厚度3.2mm，表面压印“MYP”及截面标识，其邵氏硬度控制在68±2，既防止刮擦又避免在巷道底板碎石上过度变形。值得注意的是，16mm2监视线并非简单备用线芯，其导体采用镀银铜丝，在潮湿环境中接触电阻稳定性优于常规镀锡铜丝17%，这使漏电保护装置响应时间缩短至120ms以内——在***爆炸临界浓度（5.3%）环境下，这0.12秒可能决定人员撤离窗口。

屏蔽层不是附加项，而是本质安全的刚性要求
该电缆标称“屏蔽”二字绝非装饰性配置。井下变频驱动设备大量使用后，谐波电流在接地回路中形成高频环流，若无有效屏蔽，3×95主芯线产生的电磁场将耦合至邻近信号线，诱发PLC误动作甚至馈电开关异常跳闸。本厂采用0.15mm厚镀锡铜带绕包+3根0.5mm2镀锡铜丝编织复合屏蔽结构，实测转移阻抗≤120mΩ/m（1MHz），较国标GB/T 12972.2-2018规定的250mΩ/m提升逾50%。更关键的是，屏蔽层与地线（1×25）采用同轴绞合工艺，确保故障电流路径***且低感抗——当采煤机电缆被矸石砸伤导致相线接地时，短路电流可沿25mm2地线瞬时泄放，避免护套碳化击穿引发次生火灾。这种设计逻辑源于天津滨海新区重型装备制造集群多年积累的井下电气事故数据库分析，而非单纯满足标准条文。
