无锡软硬结合电路板线路密度高配线空间限制小

发布时间：2026-08-31 02:53:59

FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。因此，软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。通常国内pcb行业人员叫法为刚柔结合板（也叫软硬结合板），国际名称为FPCB（Flexible Printed Circuit Board），是具有FPC特性与PCB特性的线路板。

相比传统电路板，软硬结合板在空间利用率上提升40%以上，同时减少连接器使用，降低故障率。实验数据显示，其弯折寿命是普通FPC的3倍，在-40℃至125℃温宽范围内性能稳定。高密度布线能力使产品适用于5G通信、AI算力模块等***场景，而阻抗控制工艺则确保信号传输损耗低于5%，满足高速数据传输需求。

在电子制造领域，FPC（柔性线路板）与软硬结合板（Rigid-Flex PCB）是两类核心组件，但两者的��计与功能差异显著。

1. 结构差异：

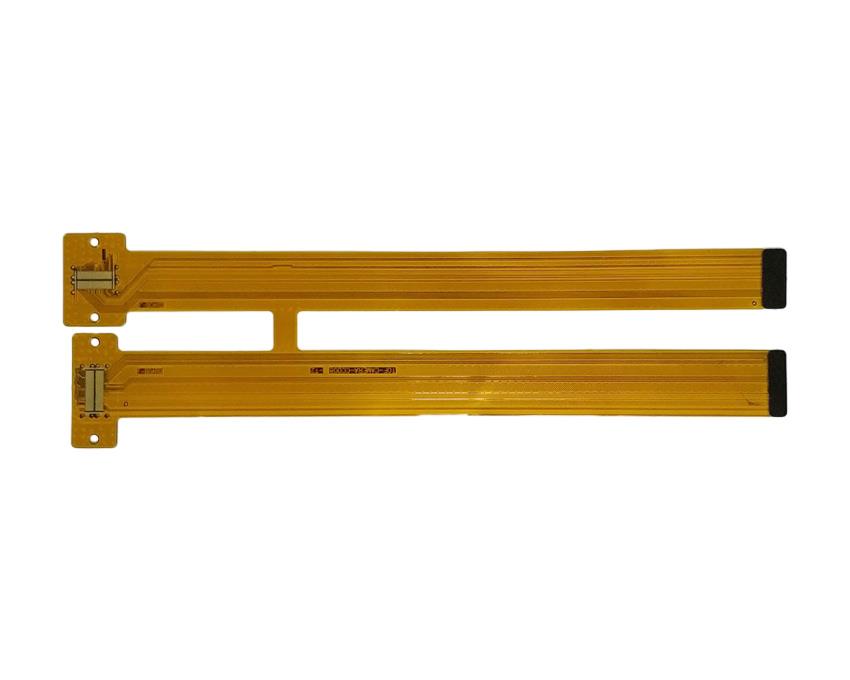

FPC：以聚酰亚胺（PI）或聚酯（PET）薄膜为基材，纯柔性设计，可自由弯曲卷绕。分为单面板、双面板及多层镂空结构。

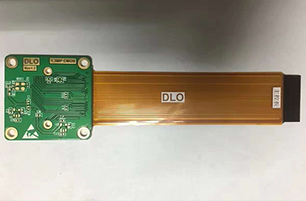

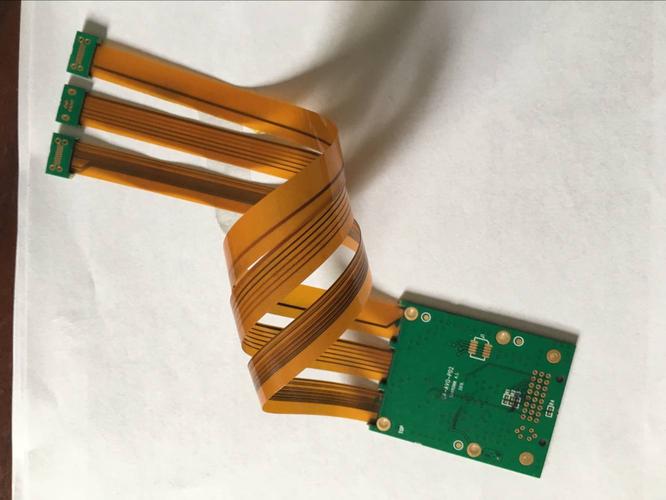

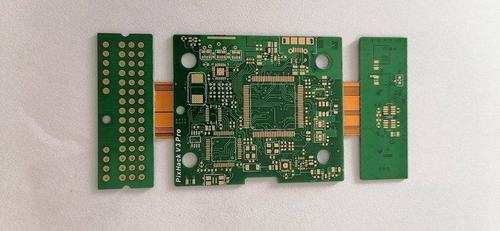

软硬结合板：融合刚性PCB（如FR-4）与柔性FPC区域，通过压合工艺实现三维集成。

2. 性能特点对比：
FPC优势：轻量化（厚度可＜0.1mm）、动态耐折性（百万次弯曲），适用于可穿戴设备、折叠屏转轴等需反复弯折的场景。

软硬结合板优势：刚性区提供支撑强度，柔性区实现空间布线与运动连接，减少传统线缆与接插件用量，提升系统可靠性。

3. 典型应用领域：

FPC：智能手机内部模块（电池、摄像头）、智能手环曲面电路。

软硬结合板：汽车电子（仪表盘多层互联）、医疗内窥镜器械、无人机飞控系统。
