凸轮分割器选型参数和步骤：

一、凸轮间歇分割器工作站数目：工作站也就是设备的工位数，是设备加工生产时需要的工作位数量，通常有P300、P320、P400、P250的1工位和2工位较为常用，另外还有80DT的4、6、8、10、12、16、18、24等工位数，至于说110DF，还会有2工位和3工位比较特殊的工位数。

二、凸轮间歇机构驱动角和停止角：顾名思义就是驱动时的角度和停止时的角度。或者说驱动角和停止角可以用动静比来表达，市场上比较常见的角度有70度、90度、120度、150度、160度、180度、190度、200度、210度、212度、215度、218度、220度、230度、240度、250度、270度、280度、300度、330度、360度等。

三、分割器旋转的时间与停止时间：旋转时间是每个工位的旋转时间，而停止时间是每个工位停止工作时的时间，这两个时间必须要知晓具体的，否则无法生产加工此型号。

四、凸轮分割器输入轴的转速：凸轮分割器输入轴的转速是一个重要的参数，通常以每分钟或者秒为计算单位。

五、机械自动化的圆盘材质和圆盘尺寸：圆盘的材质通常多以不锈钢、铝合金或其他塑钢材质为主），圆盘尺寸主要是圆盘的外径和厚度。
六、圆盘、加工工件和夹具的重量：不同工位数这代表不同个工件，所以每个工件和夹具的重量需要计算或者知晓，因为得出设备的负载能力和惯性力需要用到它们。
七、间歇箱的动静比：凸轮分割器的动静比也是一个重要的参数，通常常用的动静比有：11：1、5：1、3：1、2：1、1：1、1：2、1：3等动静比，当然也可以需要根据具体的应用场景来确定。
特殊要求：如果设备需要在特殊环境下使用（如高温、高湿度等），需要明确这些要求以便选择适合的凸轮分割器。

凸轮分割器也可称之为凸轮间歇机构和凸轮分度器，它的工作原理是：通过输入凸轮把连续的运转分成一个工位或者多个工位的间歇式分度的工作原理。

比较直接的凸轮分割器的工作原理说法就是输入轴上的弧面凸轮、平板凸轮或者圆柱凸轮与带有多工位的分度输出轴上的分度盘无间隙垂直或者平行啮合运行的工作原理。

无论是弧面凸轮还是平面凸轮廓面的曲线段，都是紧密的驱动分度轮按照设定的工位数进行分度运行的，凸轮分割器的直线段可以使分度轮静止，并定位自锁而制造时间给设备进行加工零件。

凸轮分割器是一种由多种零部件组成的机械传动部件，由凸轮、分度盘、箱体、轴承组成，属于科技领域里的常用机械。所以我们在使用时要充分地了解它、掌握它的使用要领，现在主要来讲一下凸轮分割器的重点知识和常见术语有哪些，通常比较重要的术语是：

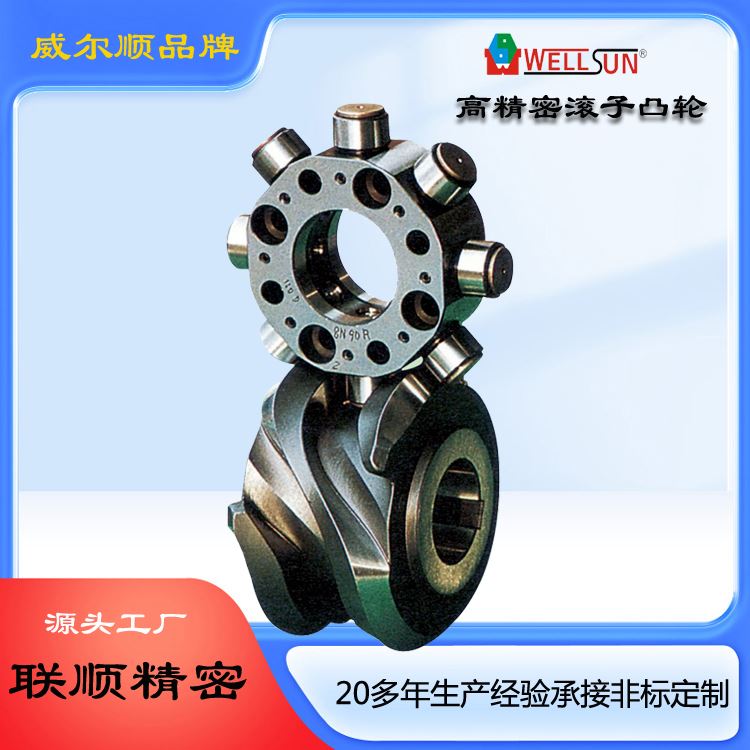

1、凸轮。凸轮是将入力轴上的动能通过自身的凸轮曲线类型传输给输出分度机构，或者说凸轮是拨动滚针轴承的重要组件。
2、滚针轴承。滚针轴承是和凸轮接触辅助凸轮和分度盘实现工位转位的，它的精密度关系到凸轮分割器整体精度。
3、分度盘。分度盘是决定凸轮分割器精度的主要三大部件之一，分度盘是和滚针轴承镶嵌使用并辅助完成分度工作的。
4、精密凸轮分割器分度数。分度数也称之为工位数和分割数，它是输出轴旋转一圈共停歇的数量，通常工位数多以偶数为主。
5、凸轮分割器驱动角度。驱动角度也称之为凸轮分度角，凸轮驱动角是输出转一个工位凸轮所执行的度数，通常驱动角度越大用户越喜欢。
6、凸轮分割器停止角。停止角是出力轴停止不动时，入力轴旋转的角度。360度减停止角就等于驱动角度。
7、精密凸轮分割器输入轴转速。通常输入轴转速是用每分钟来计算的，高速输入可以达到1000每分钟。
8、精密凸轮分割器静态扭矩和动态扭矩。无论是静态扭矩还是动态扭矩都是施加在输出轴上的扭矩。
